Neutrik introduit le coupleur CAT6A (10 Gb/s) NE8FFX6-W

Le coupleur CAT6A NE8FFX6-W

Le nouvel adaptateur-coupleur (femelle-femelle) avec verrouillage bilatéral NE8FFX6-W de Neutrik permet d’abouter des câbles Ethernet CAT6A (et bien sûr CAT5E) avec un minimum de perturbations (pertes, rupture d’impédance ou autre diaphonie) et est compatible avec tous les connecteurs mâles format RJ45 même s’il est recommandé d’utiliser les EtherCon NE8MX6 car dans ce cas la conformité aux standards 10Gb (ISO / IEC 11801/TIA / EIA 568-C.2) est garantie et surtout le couplage opéré est étanche IP65.
Il offre une solution simple pour raccorder deux tourets de 50 m par exemple ou prolonger d’une dizaine ou une vingtaine de mètres une liaison 1Gb/s 1000Base-T (Dante, Ravenna ou autre) sans problème pour autant qu’on ne dépasse pas les 100 m en CAT5E.

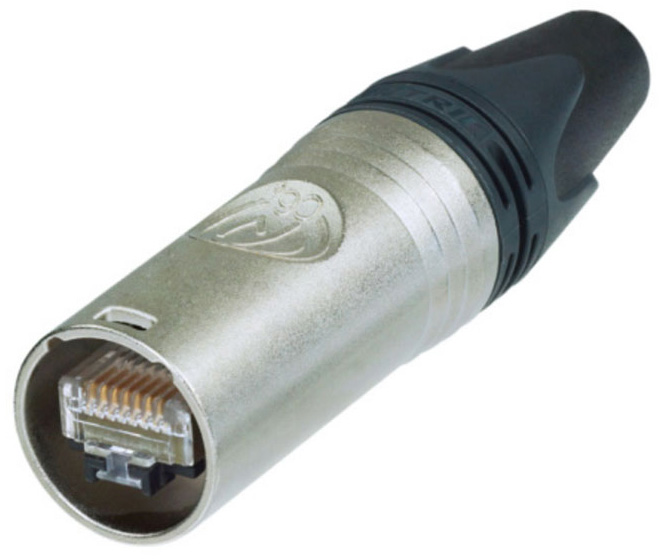

Utilisé avec des connecteurs NE8MX6, le couplage opéré par le NE8MX6 est étanche IP65

Pour le 10G-Ethernet, avec un autre encodage symbole que le 1000Base-T, les quatre paires torsadées sont exploitées en full duplex avec une bande passante par paire requise de 500 MHz, ce qui nécessite au moins des câbles CAT6A (ou mieux CAT6a, classe Ea) sur des liaisons max de 100 m avec les connecteurs appropriés.
Il est clair qu’avec un équipement de lien CAT6A, les liaisons cuivre 1000 Base-T (250 MHz par paire) peuvent dépasser la barre fatidique des 100 m grâce aux améliorations en transmission et en immunité (différents types de couplage, diaphonie) réalisées.
Par ailleurs ce manchon de couplage se conforme aux futures normes PoE (il est garanti PoE+) IEEE 802.3bt (70 W/ 50 V), de transmission d’alimentation en fantôme sur le câble (sur les 4 paires), avec un courant de 1,5 A admissible par contact.

Quelques caractéristiques :

  • Résistance par contact (8) : 200 mohms
  • Tension de claquage diélectrique : >1,5 kVdc
  • résistance d’isolement : >500 Mohms
  • Courant admissible par contact : 1,5 A
  • Classe Power over Ethernet (PoE) : PoE+ (IEEE 802.3at)
  • transmission : conforme CAT6A (classe EA selon ISO/IEC/EN)
  • Endurance : > 1000 cycles d’insertion
  • matériau du corps : laiton chargé plomb (CuZn35Pb2) étamé avec revêtement caoutchouc (EPDM)
  • Gamme de température de fonctionnement : – 30 à + 80 C
  • Classe de protection : IP65 avec les connecteurs mâles NE8MX
