NEXO STM

Par son principe de modularité, le STM permet d’ajuster la diffusion à toutes les tailles d’auditoire pour des jauges de 1 000 à 100 000. Il peut donc satisfaire tout aussi bien aux besoins des petites salles de concert qu’à celui des grands festivals de plein air.

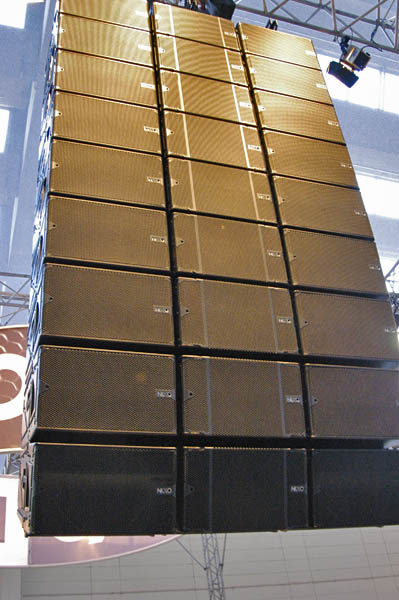

Configuration du système STM en longue portée avec une ligne centrale de M46 flanquée de 2 lignes latérales de B112 couplées de part et d’autre.

Quatre éléments discrets composent le système : le module principal large bande M46, celui de basse B112, de sous-grave S118 et enfin le module « omni » M28, enceinte 3 voies bi-amplifiée prévue pour une utilisation solo ou en « down fill ».

Un système STM peut très bien n’être constitué que d’enceintes principales assemblées dans une ligne verticale unique mais il peut également être composé d’une ligne d’enceintes principales associée à une ligne de basses (B112) latérale ou bien encore, de deux lignes de basses réparties de part et d’autre d’une ligne d’enceintes principales. Cette possibilité d’installer des enceintes de basse supplémentaires afin d’augmenter la pression acoustique dans le grave, sans introduire d’anomalies dans le comportement, font du STM un système unique en son genre. C’est en fait le premier ligne source à proposer une telle modularité dans le registre basse fréquence et ce d’autant plus que le déploiement additionnel d’enceintes sub, empilées au sol ou assemblées dans la ligne accroît encore les options de configurations possibles pour l’ingénieur système.

Technologie

Afin de privilégier la longévité et la résistance aux intempéries, les enceintes principales, basses et omnis sont en composite de polyuréthane injecté.

Le nouveau sub S118, est l’unique enceinte de la série en multipli de bouleau ; il est capable avec son seul boomer longue excursion de 18’’ chargé en passe-bande, de fournir une pression équivalente à son prédécesseur, le Nexo CD18. Deux enceintes de sous-graves peuvent être montées dos à dos en mode cardio, ou côte à côte en mode omni.

Le module de basse B112, extrêmement puissant, possède une charge pavillonnaire hybride dont le dessin améliore de 6 dB son efficacité par rapport à une enceinte bass reflex. Sa réponse, de 63 Hz à 200 Hz, chevauche à la fois celle de l’enceinte de sous-grave et celle du module principal M46 produisant ainsi une marge dynamique précieuse dans le registre basses fréquences.

L’enceinte principale large bande M46 est équipée de boomers 6,5’’ à membrane plane (développés par Nexo) qui délivrent une diffusion pleine et homogène dans les 90° d’ouverture horizontale du système. Les moteurs d’aigu (bobine 2,5’’, gorge 1,4’’) quant à eux délivrent en raison du Kepton utilisé pour leur diaphragme une réponse aux hautes fréquences complètement linéaires sur toute leur bande d’utilisation. Ce polymère aurait aux dires de Nexo la vertu d’améliorer la réponse tonale et le rendu longue portée.

Rigging

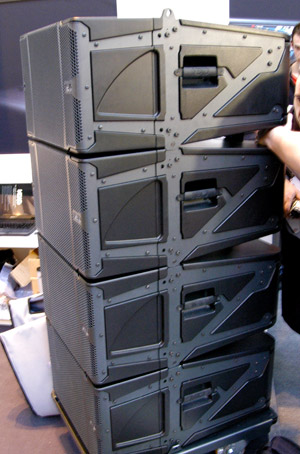

4 STM M46 empilées sur leur chariot. On voit très bien l’accastillage de renfort métallique et le coffret en composite. La poignée REDLock située en face arrière permet de verrouiller les axes d’accouplement verticaux.

Le STM a tout spécialement été conçu pour le touring. Chariots de transport à roulettes modulaires et cadres d’accroche permettent de préparer les systèmes dans l’entrepôt pour ne plus avoir, une fois sortis du camion, qu’à les faire rouler jusqu’à l’aplomb de leur palan de levage.
La mécanique comporte deux systèmes mécaniques innovants, le Pistonrig ™ qui sert à pré-ajuster les angles inter enceintes et la poignée REDlock ™ , qui depuis l’arrière des systèmes permet de verrouiller les points d’accrochage situés à l’avant des enceintes.
Ces dispositifs permettent à une seule personne de procéder en toute sécurité à l’assemblage et au levage d’un système comportant jusqu’à 72 enceintes.

Amplification

Un rack d’amplification universel Nexo « NUAR », constitué de 2 NXAMP 4 x 4 (nouveau modèle bitension avec firmware 3.0), de deux patches d’entrées numériques (avec niveaux) et deux de sorties numériques alimente jusqu’à 12 modules STM en groupe de 3 avec tous les presets, ressource par ressource. Enfin, concernant la compatibilité réseau, les racks NUAR acceptent via les cartes optionnelles NXES104 et NXDT 104 aussi bien des flux réseau en protocole Ethersound que Dante.
