Claypaky Rhapsodya , le nouveau Maestro de la Lumière

Texte : Maxime Raffin – Photos : Greg Valla & MC

Le Rhapsodya représente une avancée significative dans la gamme Profile à synthèse additive du fabricant italien. Visant à répondre aux exigences rigoureuses des opéras et théâtres, en termes de précision colorimétrique et de qualité de la lumière, ce nouveau Profile se positionne en haut de la gamme multispectrale initiée par le Synfonya avec une source deux fois plus puissante. Nous l’avons testé dans le studio de La BS.

Claypaky, développe et fabrique depuis 1976, des solutions d’éclairage de haute technologie pour les scènes du monde entier. Réputé pour ses innovations, la marque a forgé sa réputation avec des produits emblématiques comme le Sharpy et la famille B-EYE, et poursuit son ascension créative sous l’égide du fabricant Arri, qu’elle a rejoint en 2022.

La vraie prouesse réside dans la maîtrise de cette puissance et ce n’est pas tant la quantité de lumière qui impressionne, mais sa qualité. Les ingénieurs ont donc dû relever un défi de taille en travaillant sur l’optique et la gestion des couleurs, ainsi que le silence de fonctionnement. Mais les principaux atouts du Rhapsodya sont une colorimétrie d’exception, et un zoom extra-large !

Le design

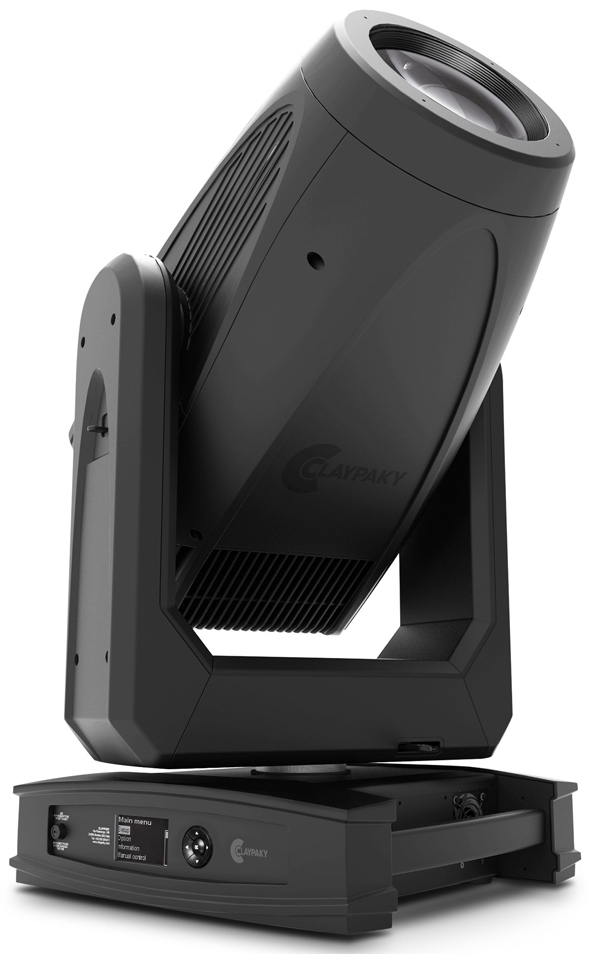

Si le Rhapsodya impressionne par ses performances, son design n’est pas en reste. Fidèle à l’identité visuelle de Claypaky avec son socle caractéristique, il affiche une silhouette imposante pour satisfaire le diamètre du trajet optique (80 mm) et l’amplitude du zoom. Il en résulte un poids de 48 kg nécessitant une manipulation à deux personnes. C’est un choix assumé par Claypaky, qui privilégie la qualité de lumière d’un projecteur destiné principalement aux installations fixes.

Sa construction en aluminium et acier, renforcée par une protection thermique surdimensionnée, assurant la durabilité. Le design de la base et de son affichage pourrait bénéficier d’une nouvelle mise à jour que l’on a déjà vu apparaître sur les nouveaux produits de la gamme.

Les blancs et les couleurs

Le système colorimétrique du Rhapsodya mérite une attention particulière. Sa technologie RGBAL (Red, Green, Blue, Amber, Lime) offre une palette de couleurs complète et nuancées avec beaucoup d’énergie (c’est l’avantage de la synthèse additive) et son système AccuTune (un algorithme de micrologiciel interne), garantit un contrôle précis du moteur LED.

Les Blancs s’étendent précisément de 2500K à 10000K.

Le soft donne accès également à un ajustement des teintes vertes (±green) et à une palette de blancs ajustables de 2500 K (blanc chaud) à 10 000 kelvins (blanc froid). Elle permettra aux créateurs lumière de reproduire avec précision n’importe quelle ambiance, des couchers de soleil les plus chauds aux atmosphères lunaires les plus froides.

Le CRI (indice de rendu des couleurs) est ajustable (tout simplement par le menu control de la machine en DMX), qui permet de sélectionner selon les besoins les modes High Brightness ou le mode High Quality pour privilégier soit un flux lumineux maximal, soit d’une restitution fidèle des teintes de peau, couleurs de costumes et autres décors éclairés en blanc. Le tout pendant un spectacle.

Un petit échantillon de la palette de couleurs.

En complément, une roue de couleurs avec des filtres fixes permet d’accéder rapidement à trois couleurs saturées primaires comme le rouge, le bleu, le vert en association avec la synthèse additive.
Une autre fonction “ColorString” qui contrôle indépendamment les quatre bandes LED du moteur introduit un nouveau niveau de graphismes et d’effets couleur. Cette fonctionnalité permet de créer des affichages lumineux complexes et dynamiques. Les possibilités de conception d’éclairage sont alors illimitées et inédites.

Différentes projections avec l’effet ColorString sur un gobo.
Projection de l’effet ColorString du moteur Led.

L’optique

Le Rhapsodya se distingue par une plage de zoom exceptionnelle que nous avons mesurée de 6,8° à 62°. Il utilise pour cela un train optique de 80 mm de diamètre, un système à 14 lentilles à haut rendement et une large lentille de sortie de 180 mm de diamètre.

Le Zoom de 6,8° à 62° très efficace et rapide.

Ce projecteur offre ainsi une grande flexibilité pour les configurations à courte et moyenne portée, qu’il s’agisse de focaliser sur un détail précis ou d’éclairer une vaste zone. Associé à des fonctionnalités avancées comme les gobos et le prisme, ce zoom fait du Rhapsodya un projecteur polyvalent, parfaitement adapté à divers besoins scénographiques, tout en minimisant la perte de lumière.

A gauche, gobo avec prisme. A droite Gobo avec prisme et roue d’animation.

Le module découpe

Le système de découpe est flexible et offre la possibilité de créer toute forme complexe comme des triangles, rectangles et autres trapèzes…

Le Rhapsodya intègre un système de 4 couteaux motorisés sur deux plans focaux nommé ACCUFRAME™, garantissant une découpe nette et ultra-précise du faisceau. Le système répond à deux modes de fonctionnement

La mode standard suivant lequel chaque couteau couvre la moitié du faisceau et le mode Extended qui autorise la fermeture totale du faisceau et leur orientation avec une tolérance de 0,12°.


Les paramètres d’effets

Les deux lames de frost.

Le Rhapsodya reçoit deux lames de frost indépendantes. Un Léger 1° interchangeable et graduable pour adoucir le bord du faisceau sans altérer fortement l’intensité ou la forme, particulièrement utile pour adoucir des projections. Un dense 5° fixe et graduable pour un effet wash.

L’iris motorisé a 16 lames pour un ajustement précis et rapide de l’ouverture du faisceau, sera utilisé pour resserrer encore plus le faisceau en mode Beam ou pour créer des effets de pulsation ou de strobe et varier les atmosphères. Nous mesurons à 5 mètres un diamètre minimum de 22 mm.

Gobo avec Frost.

La machine comporte 2 roues de 6 gobos HD rotatifs en verre traité pour garder la même colorimétrie avec ou sans. Ils sont bien sûr indexables et interchangeables et offrent des motifs utilisables en projection et des motifs volumétriques. Le module n’est pas démontable, mais les gobos sont facilement extractibles l’un après l’autre en tournant la roue après dépose du capot.

Les 12 gobos du Rhapsodya, Rotatifs, indexables et interchangeables, répartis sur deux roues.

La machine comporte aussi une roue d’animation en aluminium, à rotation continue et vitesse variable et un prisme rotatif 4 facettes à vitesse variable. Le shutter est bien évidemment un obturateur électronique à vitesse variable.

La roue d’animation à gauche, projetée en faisceau serré au centre et avec frost à droite.

Nous avons tracé la courbe ”Square” qui présente une belle progression de 0 à 100 % ce qui n’était pas le cas de la courbe “Linear” qui profitera prochainement d’une correction de soft.

Courbe du dimmer Square de 0 à 10 %
Courbe du dimmer Square de 0 à 100 %

Claypaky a repensé le système de refroidissement sous l’appellation Tonedown™. Il utilise un volumineux radiateur et des ventilateurs réagissant à 4 modes : Silencieux, Standard, Performance et Ventilateur arrêté quand un moment intime impose le silence absolu. La base de la machine ne nécessitant aucun ventilateur, aucun bruit blanc ou fréquence gênante ne risque d’en émaner.

Les mesures photométriques

La courbe de derating montre une parfaite stabilité de l’éclairement.

Nous démarrons nos mesures par la courbe de derating, machine réglée en mode High Brightness qui privilégie le flux, en blanc 5600K et à pleine puissance.

En cours de chauffe, l’atténuation de la lumière n’atteint même pas 1 % : 0,6 %, ce qui est exceptionnel et témoigne d’un système de refroidissement remarquablement efficace. Cette stabilité de la lumière, en toutes circonstances, est ultra-précieuse lors d’une captation.


Mesures faisceau 20°

Pour notre mesure de référence 20°, nous mesurons un éclairement au centre à 5 mètres de la cible et à chaud de 8 076 lux (8 130 lux à froid). Le flux atteint 17 380 lumens (17 490 lm à froid). La courbe d’intensité lumineuse est régulière.


Mesure au plus petit net

Le zoom réglé au plus petit net, projette un angle de faisceau de 6,8°. L’éclairement au centre à chaud est de 48 130 lux (48 430 à froid) et le flux devient 11 040 lumens (11 108 lm à froid).


Mesure au plus grand net

L’angle de projection pour le plus grand net est égal à 62° ! L’éclairement au centre est alors de 950 lux (956 lux à froid) et le flux de 16 670 lumens (16 770 à froid). La courbe d’intensité lumineuse est très régulière.


Contrôle et références / Canaux DMX

L’afficheur du menu.

3 Modes DMX sont proposés dans le menu : 62 canaux pour le contrôle total de chaque paramètre, 54 canaux en mode standard optimisé et 46 canaux pour le mode simplifié + un contrôle séparé du moteur leds (20 canaux) pour avoir indépendamment chaque string de LED

Le menu utilise un écran LCD avec batterie de secours, journal de service de mémoire de fonctionnement, fonctionnement autonome avec 1 programme modifiable et analyseur intégré pour une recherche facile des pannes.


Spécificités techniques des connexions

Les connecteurs.

Claypaky n’a pas négligé l’aspect numérique. Le Rhapsodya intègre un serveur web permettant une configuration à distance et un monitoring en temps réel.
Les protocoles de contrôles sont nombreux : DMX-RDM, ArtNet, sACN, MA Net2 et sans fil CRMX Lumen Radio en option via des connecteurs XLR 5 broches IN/OUT, RJ45 IN/OUT et PowerCON True1 pour l’alimentation.

La distance de connexion entre 2 machines peut atteindre jusqu’à 100 m en RJ45.
Un switch Ethernet Epass™, pass-through, maintient la connectivité réseau lorsque l’appareil n’a pas d’alimentation.

Rhapsodya est entièrement compatible avec le CloudIO, un Boîtier compact connecté au cloud propriétaire Claypaky qui s’interface au milieu d’une chaîne DMX pour contrôler les appareils raccordés : jusqu’à 31 luminaires.
CloudIO analyse les projecteurs, les historiques de panne et d’utilisation ce qui est particulièrement utile aux sociétés de location, pour assurer la maintenance nécessaire après une presta ou une tournée. Le CloudIO permet aussi sur le terrain de calibrer en flux et température de couleur tous les projecteurs d’un kit lumière, quel que soit l’âge ou la marque de vos appareils.

Le Rhapsodya laisse deviner son radiateur derrière les ventilateurs.
Détail de l’optique et des paramètres d’effets.

Paramétrage et adressage/

Serveur web intégré : Configuration à distance, monitoring en temps réel, mise à jour du firmware, diagnostic
Pan & tilt : 16 bits, précision de positionnement : ±0,12°
CMY : 8 ou 16 bits
Mouvement et rotation du module couteau : 8 bits
Positionnement des roues de gobos rotatifs : 8 ou 16 bits
Indexation et rotation des gobos : 8 ou 16 bits
Indexation et rotation du prisme : 8 ou 16 bits
Iris : 8 bits
Prisme : 8 bits
Frost : 8 ou 16 bits
Zoom : 8 ou 16 bits
Focus : 8 ou 16 bits
Dimmer : 8 ou 16 bits
Couteaux : 8 ou 16 bits


Présentation vidéo

Formation

Explorez les tutoriels dispensés par les équipes Claypaky pour exploiter tout le potentiel du Rhapsodya, pour apprendre les fonctions spéciales. Il existe aussi des centres de formation en France comme le CFPTS, LC formations ou Oliverdy, qui vous permettront d’acquérir une compréhension complète du fonctionnement des projecteurs, de découvrir des techniques de programmation et de création d’effets lumière. D’obtenir des certifications reconnues pour valider vos compétences et booster votre créativité.

Conclusion

Sur les plateaux d’opéra ou de théâtre, où chaque détail compte, nous avons vu que Rhapsodya offre une très belle luminosité et une polyvalence appréciable. Il peut éclairer des décors complexes, mettre en valeur les comédiens, et créer des effets de lumière adaptés à chaque scène. Sa capacité à produire une lumière uniforme fera la différence. Ce qui distingue véritablement le Rhapsodya, c’est sa capacité à combiner puissance et précision sans compromis sur la qualité. Dans un secteur où l’excellence technique doit servir la création artistique, ce projecteur établit de nouveaux standards.

Le Rhapsodya représente indéniablement un bond en avant dans l’éclairage du spectacle vivant. Sa colorimétrie exceptionnelle et sa polyvalence en font un outil précieux pour les plus exigeants. Malgré son poids conséquent, il s’impose comme une référence sur les grands plateaux de théâtre, d’opéra et les plateaux TV. Malgré quelques points d’amélioration souhaitables, notamment en termes d’ergonomie, le Rhapsodya incarne parfaitement l’engagement de Claypaky pour l’excellence.

Claypaky prouve une fois de plus sa capacité à innover tout en restant fidèle à ses valeurs de qualité et de fiabilité. Le Rhapsodya n’est pas qu’un simple projecteur : c’est un nouveau chapitre dans l’histoire de l’éclairage scénique professionnel.


On aime :

  • Les couleurs et leur énergie,
  • L’amplitude du zoom,
  • Les positionnements et calage précis.

On regrette :

  • Le poids
  • Le design de la base

Tableau général


Plus d’infos sur le site Dimatec et sur le site Claypaky
