Qui n’a pas été confronté aux questions de vos clients sur la qualité de transmission de vos câbles vidéo assemblés ? Au cours de nos recherches, nous avons découvert que les informations contenues dans les fiches techniques ne sont généralement que des extrapolations mathématiques et ne sont pas basées sur des mesures sonores.
En tant qu’entreprise certifiée ISO 9001, nous ne voulions plus supporter cette situation et avons décidé d’investir dans une nouvelle technologie de mesure totalement intégrée au processus de production dès le début. Ce projet ne s’est pas déroulé sans difficultés, qui ont dû être résolues à l’avance.
Les appareils de mesure disponibles dans le commerce pour la technologie 50 ohms ne sont que conditionnellement adaptés aux systèmes 75 ohms utilisés en radiodiffusion. Nous devions donc trouver un appareil de mesure adapté aux câbles vidéo de 75 ohms et pouvant être intégré facilement dans notre production en série.
En outre, une installation de mesure étalonnée doit être facile et efficace à réaliser afin d’éviter la falsification des résultats de mesure. Les extrapolations mathématiques doivent être évitées. De plus, il est nécessaire de pouvoir cartographier l’ensemble du spectre de fréquences pour les signaux UHD 12G. On peut s’attendre à des résultats fiables pour les signaux numériques avec des mesures jusqu’à la 3e harmonique comme compromis raisonnable, ce qui correspond à 18 GHz pour les signaux 12G/4K selon la norme SMPTE ST 2082-1.
Comme résultats de mesure, il doit être possible de cartographier tous les paramètres essentiels tels que la continuité de l’impédance caractéristique, l’affaiblissement de retour résultant et l’atténuation linéaire en fonction de la fréquence. Après des recherches appropriées, une analyse de réseau vectoriel s’est avérée être la solution.

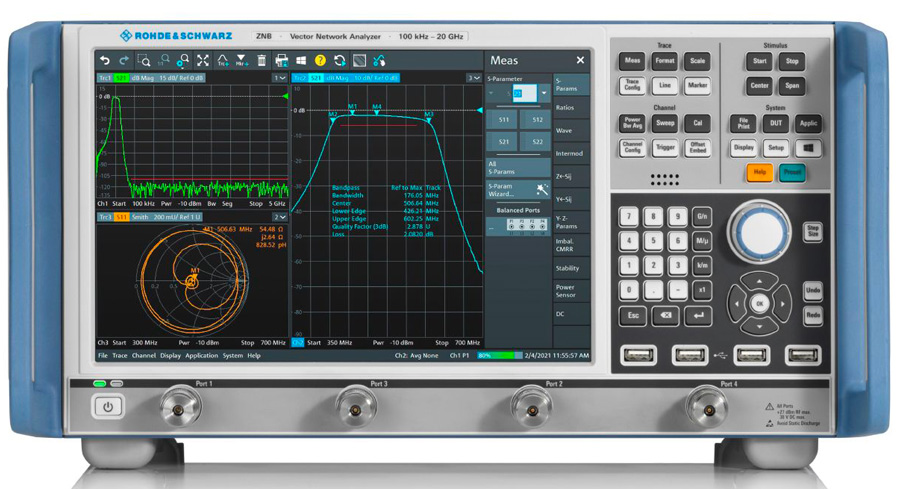

Le Vector Network Analyzer ZNB de Rohde & Schwartz allant de 100 kHz à 20 GHz.
Ces analyseurs de réseau n’étant disponibles qu’en 50 ohms, une transformation de l’impédance caractéristique aux entrées a dû être effectuée, ce qui a soulevé la question de savoir si des composants correspondants de haute qualité et adaptés à la métrologie sont disponibles sur le marché ?

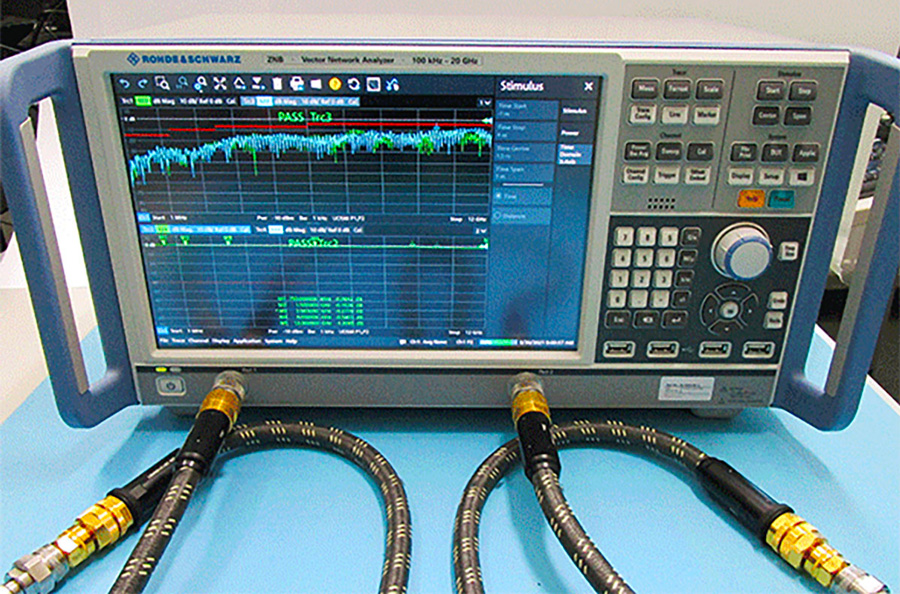

En étroite collaboration avec Rohde & Schwarz, nous avons pu développer une procédure de mesure qui permet un étalonnage exact à 75 ohms sur le port de mesure adapté. Pour nous, un analyseur de réseau de la série ZNB avec des cordons de test et des adaptateurs de haute précision s’est avéré être la solution idéale.
En outre, il fallait trouver un moyen d’étalonner sur les connexions BNC, qui sont généralement utilisées dans la technologie vidéo. À cette fin, une solution avec un ensemble d’étalonnage de 75 ohms de haute précision spécialement développé jusqu’à 20 GHz a été choisie. Grâce à ce développement interne, nous pouvons maintenant, déjà intégré dans la production, effectuer des mesures de transmission (atténuation) dans les deux directions S12 et S21, des mesures de réflexion (perte de retour) S11 et S22 aux deux extrémités du câble.
Un multi 7 brins vidéo Klotz équipé de BNC UHD de Neutrik et désormais garanti 12G
Dans le même temps, il est désormais possible de mesurer les écarts d’impédance dans les câbles et sur les connecteurs sur toute la gamme de fréquences. Les séries de câbles vidéo KLOTZ 12G sont disponibles avec des connecteurs BNCPro de Damar & Hagen ou avec des BNC UHD de Neutrik.
Après un an et demi de développement, nous avons pu mettre en service la station de mesure 12G à la fin du mois de septembre dans notre usine de Vilchband.
Cela nous permet d’offrir à nos clients la qualité de traitement exceptionnelle de KLOTZ dans l’assemblage de câbles vidéo, ainsi que la mesure 12G nécessaire pour vous garantir un haut niveau de fiabilité opérationnelle.
Sur demande, vous recevrez un rapport de mesure avec votre câble vidéo KLOTZ 12G, qui confirme les paramètres électriques.
D’autres informations sur le site Klotz
Texte : Klotz - Photos : Klotz, Rohde & Schwartz
