Klotz présente à l’ISE 2019 deux câbles pour la transmission de données allant jusqu’à 10 Gbit/s sur une longueur maximum de 100 mètres.
Le premier RC6A-SB1X est un câble simple là où le second C6ASFEY04 est la version multiconducteur du premier.
Le câble RamCAT.6A RC6A-SB1X pour la transmission de données en fonctionnement mobile est conçu pour une fréquence de 500 MHz et convient donc pour des débits de transmission de données allant jusqu’à 10 Gbit/s sur une longueur de liaison de 100 m. Il est utilisé de préférence pour la transmission de données des applications Ethernet 1000BaseT et 10GBase-T sur enrouleurs de câbles.

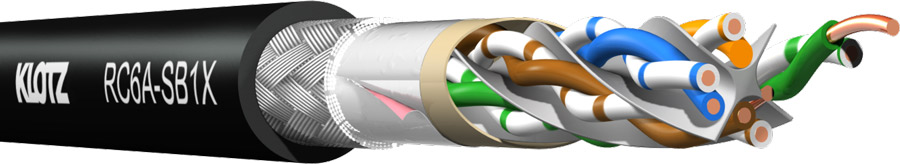

Le câble RamCAT.6A RC6A-SB1X
Le câble de données robuste avec une impédance caractéristique de 100 Ohm a quatre paires de conducteurs rigides AWG 23/1 et est donc le ‘grand frère’ de notre câble universel RC5-SB1X. Les longueurs de câblage coordonnées des différentes paires et le câblage global ingénieux à l’aide d’un élément de câblage PE garantissent des valeurs NEXT (near-end) et FEXT (far-end crosstalk) extrêmement faibles.

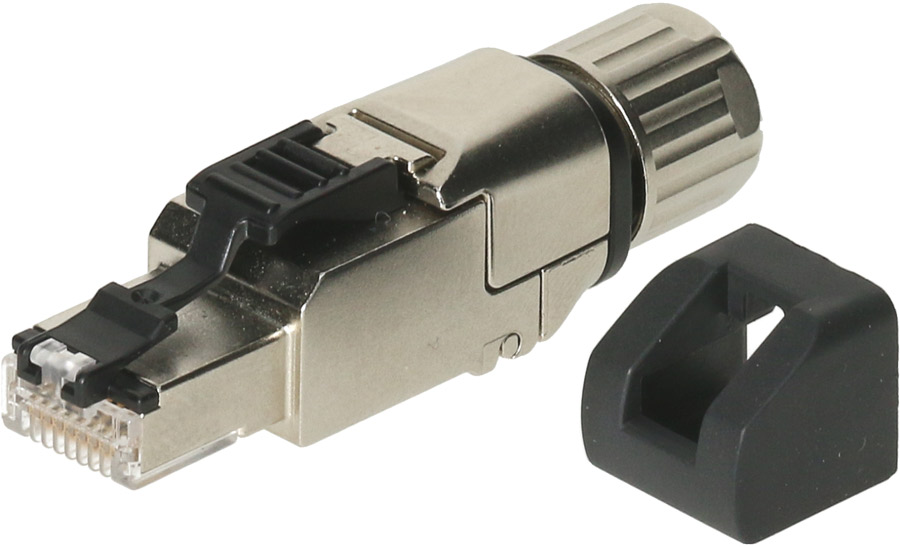

Le connecteur RJ45 de type RJ45SAT-FS.
Grâce à l’élément de toronnage en PE en forme de croix, à la gaine intermédiaire stabilisatrice et à la gaine extérieure en PUR résistant à l’abrasion, le câble est adapté à une utilisation en live (qualité mobile).
Le double blindage (SF/UTP) empêche de manière fiable les interférences électromagnétiques. Le RamCAT.6A est disponible à la fois comme câble au mètre et comme câble confectionné avec ou sans enrouleur de câble et son diamètre est de 9 mm.
Klotz recommande la série MFP Telegärtner en métal comme connecteur approprié, disponible sous la référence RJ45SAT-FS.
La version multipaire C6ASFEY04 multiCAT6A pour la transmission de données dans les installations et en mode mobile protégé. Il reprend l’essentiel des spécifications du modèle à uune « paire ». Les quatre lignes de données avec une impédance caractéristique de 100 Ohm ont chacune quatre paires de brins avec des conducteurs rigides AWG 23/1.
Les longueurs de câblage coordonnées et l’écran à feuilles des paires individuelles assurent des valeurs NEXT (proche) et FEXT (diaphonie longue distance) faibles pour chaque élément du réseau. Le double blindage (S/FTP) empêche de manière fiable les interférences électromagnétiques.

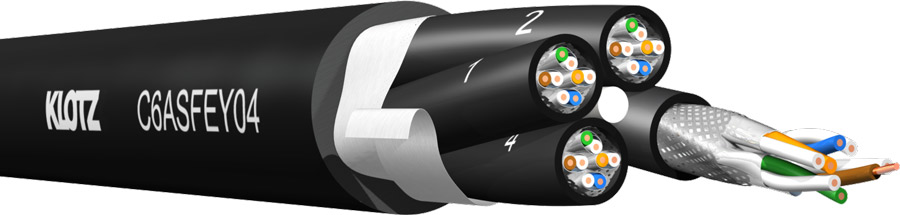

Le multiCAT6A C6ASFEY04
Nous recommandons la série MFP Telegärtner en métal comme connecteur approprié, disponible chez nous sous la référence RJ45SAT-FS. Le câble multiconducteur MultiCAT6A est aussi disponible en tant que câble au mètre et en tant que câble confectionné avec ou sans enrouleurs de câble. Son diamètre extérieur est de 22mm.
Vous pourrez voir ces deux nouveaux câbles à l’ISE du 5 au 8 février – stand Klotz 6-H140.
Pour plus de renseignements sur le site Klotz
Texte FR et Photos : Klotz
