Lors de la journée de présentation du 12 décembre dernier à son siège parisien, Algam Entreprises dévoilait le nouveau concept de mixage numérique Mackie constitué du rack de mixage DL32R (32 entrées XLR/combo, qui contient le moteur audio) déjà présent au catalogue et de la nouvelle surface de contrôle DC16 avec la passerelle SmartBridge, le tout complémenté par l’application « Master Fader Control » pour Ipad, iphone et Ipod Touch. Cet ensemble modulaire à l’ergonomie conviviale se nomme AXIS.
La communication entre la surface de contrôle et le rack s’effectue en Dante Gigabit Ethernet, ce qui outre une faible latence globale (1,5 ms avec les conversions et traitements à 48 kHz) permet de facilement étendre le système (par exemple jusqu’à 4 DC16 pour un DL32R).
Dimitri Metzeltin de Mackie (Loud Technologies) Europe et Olivier Blanchard (Algam) à droite encadrent la DC16
Dimitri Metzeltin accompagné d’Olivier Blanchard nous en ont fait une présentation détaillée que vous pouvez retrouver dans les grandes lignes en deux parties (DC16 et DL32R) sur les vidéos suivantes et qui montrent les possibilités du système en détail bien mieux qu’un long discours.
L’environnement de travail AXIS est basé sur la rapidité d’action avec la surface de contrôle DC16, chaque canal, chaque paramètre et chaque contrôle est accessible via un seul bouton. La configuration et le patch Dante peuvent se faire automatiquement (avec les affectations par défaut) ou manuellement. La navigation est facilitée grâce au visualiseur de groupes (situé à gauche de la surface) et au sélecteur de mix (situé à droite) plus rapide d’accès que la traditionnelle approche par banques.

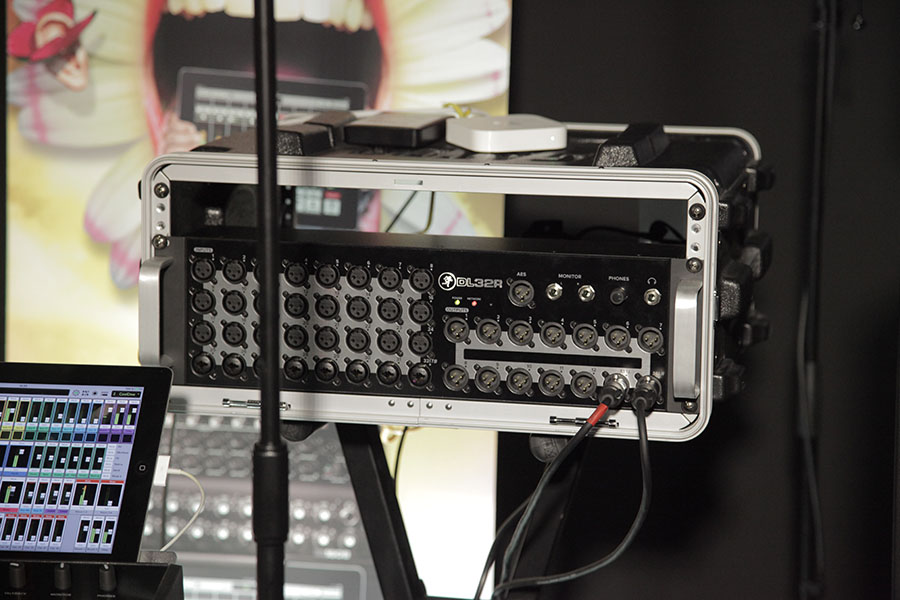

le rack DL32R 32 In, 14 Out plus sorties AES et monitoring
La surface est équipée de 17 faders de 100 mm (16 voies + master de mix) Alps sensibles au toucher et de 17 encodeurs (pour actualiser les paramètres dans le contexte de la voie sélectionnée) avec une section dédiée à l’accès rapide aux fonctions importantes. Elle peut recevoir jusqu’à trois iPad dont un master en WifFi, depuis un routeur WiFi intégré, sur son bandeau via le système SmartBridge.
Cet environnement de mixage économique fait donc appel à la tablette siglée de la pomme pour les écrans de contrôle différenciés qui s’utiliseront bien entendu à distance pour gérer le mix. Ce d’autant que le rack de mixage, sans le passage par Dante et la DC16 peut se contrôler par jusqu’à 10 iPad (iPhone) simultanément en WiFi (avec l’appli master Fader Control) avec accès limité paramétrable.

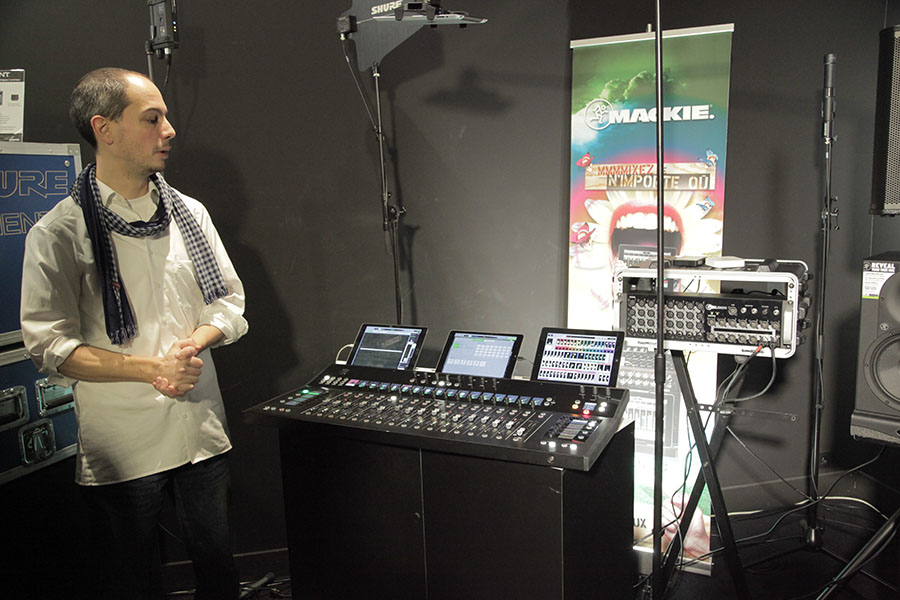

Dimitri Metzeltin nous présente AXYS constitué de la surface de DC16 juste à sa gauche surmontée des trois iPad admissibles via SmartBridge. En arrière-plan à droite le rack de mixage DL32R qui contient le moteur audio.
La surface de contrôle est dotée d’écrans couleur rétroéclairés pour le labelling de canal (avec nom, icône –ou incrustation photo prise depuis un iPad) et de vu-mètres six segments pour la visualisation du niveau.
Chaque IPad placé sur le bandeau de la surface est reconnu automatiquement et se recharge via USB depuis la surface. Il est possible de contrôler 4 voies en simultané entre les Ipad et la surface DC16. L’enregistrement et la lecture en revanche ne peuvent s’opérer que par l’iPad central.
Sinon toutes les possibilités sont offertes avec par exemple les trois iPad affectés aux représentations du même canal, l’un dédié à la dynamique, l’autre aux corrections et le dernier au routage.
D’autres informations sur le site Algam Entreprises
Caractéristiques succinctes du DL32R, mixer numérique 32 canaux rackable 3U
- 24 entrées XLR symétriques, 8 entrées combo XLR/jack symétriques
- Chacune des voies dispose de :
- de préamplis Onyx+™ à gain mémorisable (-128 dBu EIN, THD : <0,005% à 1 kHz, -1 dBFS)
- d’une alimentation 48V
- d’un eq. 4 bandes paramétrique + 1 HPF
- de Gate et compresseur indépendants avec mode vintage ou moderne.
- 3 processeurs d’effets indépendants (2 Reverb & 1 Delay avec Tap Tempo)
- EQ graphiques 31 bandes et RTA
- Enregistreur/lecteur 32 X 32 sur HDD USB2
- 14 Aux, 6 sous-groupes, 6 VCA, 6 Matrices
- 14 sorties XLR
- 2 sorties monitor jack 6,35mm, 1 sortie casque jack 6,35mm
- 1 sortie AES/EBU
- 1 port Ethernet, 1 entrée et 1 sortie USB
Caractéristiques succinctes de la surface DC16
- 17 canaux équipés de faders motorisés 100mm Alps® sensibles au toucher
- 17 encodeurs
- Navigation sans banques via le Mix Selector et le View Groups
- Larges écrans couleurs rétroéclairés ID
- Affichage des icônes, noms et couleurs par canal
- Indicateurs LED 6 segments et indicateurs GR (gain reduction) 3 segments par canal
- Fonction snapshot
Via SmartBridge
- Détection automatique de présence d’iPad (jusqu’à trois simultanément)
- Possibilité de contrôler 4 canaux en simultané via iPad et la surface de contrôle
- Mixage sans fil depuis l’iPad
- Enregistrement et lecture depuis l’iPad central
- Routeur WiFi dédié
- Chargement des dispositifs iPad depuis la surface contrôle
Entrées et sorties additionnelles au système AXIS sur la console
- Deux ports EtherCON pour un raccordement 4×4 au réseau Dante
- Entrée micro XLR pour talkback
- Entrée stéréo en minijack
