Nouveautés Klotz présentées aux JTSE

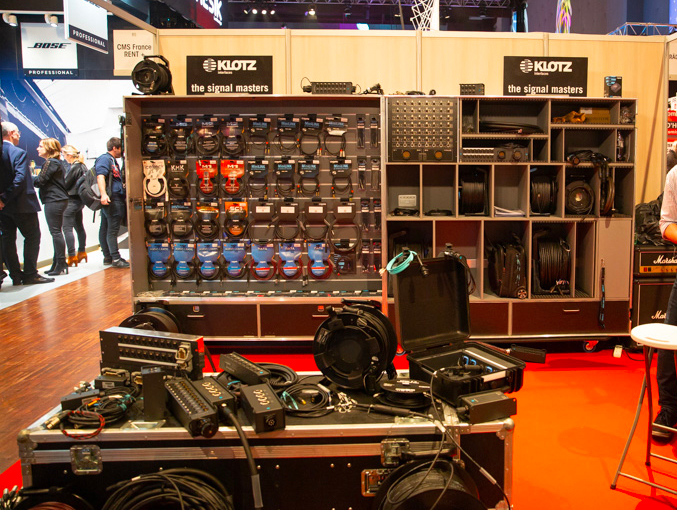

Lors de JTSE, l’équipe Klotz (Frédéric Kromberg et Claude Blanc) nous a présenté ses dernières nouveautés, et notamment :
– Le dernier né des câbles HDMI AOC sur enrouleur FOAHW
– Un boîtier de patch 20 canaux masse commune vers 4 multipaires référencé FSD19_20XR4N
– Un câble 4 lignes réseau CAT6A pour l’Ethernet 10G qui permet d’assurer des liaisons haut débit jusqu’à 100 m, aussi bien pour des applications d’installation qu’en mobile.

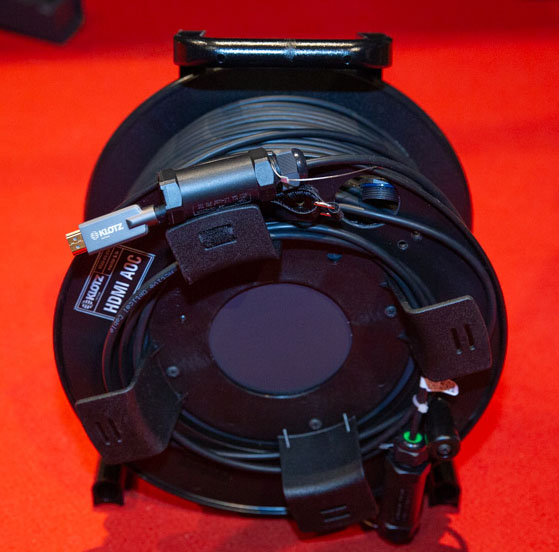

FOAHW050 et 100, câble HDMI 2.0 AOC armé sur enrouleur (50 et 100 m)
Le nouveau câble HDMI AOC (Active Optical Cable) est un câble armé hybride, fibres multimodes et cuivre, doté de connecteurs HDMI A avec capuchons. Il existe en version 50 m et 100 m sur enrouleur et est le successeur du câble HDMI HA-AOCW dont nous avions parlé lors de l’ISE 2019 (voir sur SLU).

Il supporte des débits de 18 Gbps en 4:4:4 (HDMI premium high speed) pour une résolution 4K (4096 x2160 pixels) à une fréquence image de 60 Hz avec support du DTS et full HD blu-ray. Le plug&play est pris en charge et l’alimentation (faible consommation) pour les convertisseurs optiques est prise sur le dispositif émetteur.

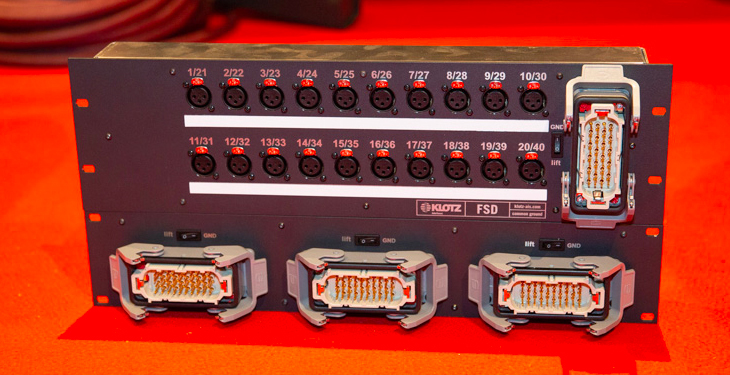

Boîtier de patch FSD19_20XR4N
Le boîtier de patch 19_20XR4N, 20 canaux, accueille 20 embases XLR femelles et quatre connecteurs Harting 40 broches série HAN D (Han 40 D) câblés en masse commune selon un standard bien établi en France.

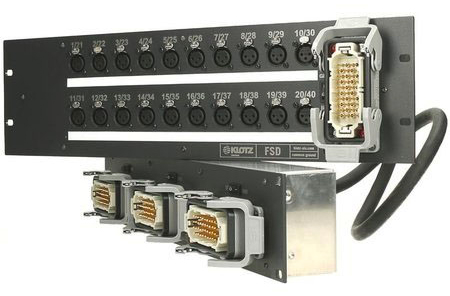

Il s’agit d’un boitier 19 » rackable en 3U+2U d’une profondeur de 60 mm. Sa construction en deux blocs (2U et 3U) avec câble de raccordement de 0,8 m permet un montage à l’avant ou à l’arrière dans des baies 19 ».

Les 20 XLR femelles de haute qualité disposent de brides métalliques et de contacts dorés extra dur.
Les connecteurs Harting sont accompagnés d’un interrupteur de levée de masse.

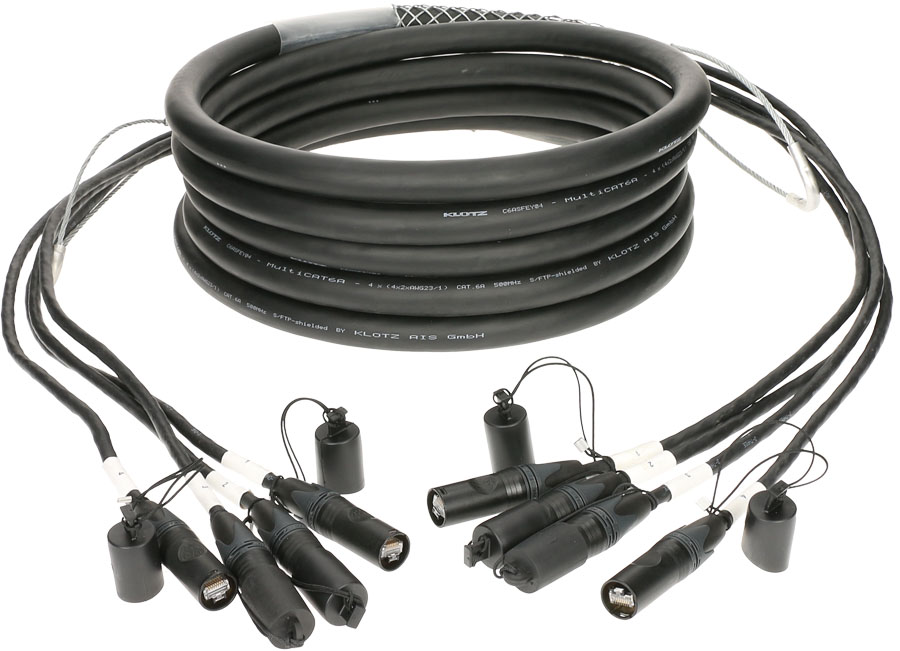

CP64EE – Câble multi-paire réseau avec EtherCON
Le câble CP64EE MultiCAT6A de KLOTZ est un multi-paire quatre câbles CAT6A (4 paires) destiné à la transmission de données haut débit convenant aussi bien en installations fixes qu’en une utilisation mobile protégée. Avec sa bande passante de 500 MHz (2,5Gbits/s) par paire, il est adapté à toutes les applications nécessitant des débits de données de 10 Gbit/s (codage DSQ128, PAM16) sur une distance de transmission allant jusqu’à 100 m.

Les quatre lignes de données présentent une impédance caractéristique de 100 ohms, en respectivement quatre paires avec torons de conducteurs massifs AWG 23/1. Un double blindage (S/FTP) le prémunit de manière fiable des interférences électromagnétiques.

Pour la connectique, KLOTZ utilise les connecteurs EtherCON CAT6A de Neutrik. L’identification claire des différentes lignes et des tire-câbles avec dragonne de décharge de traction, sont standards chez KLOTZ. Le multi-paire réseau MultiCAT6A est la solution idéale pour toutes les applications Ethernet 1000Base-T et 10GBase-T. Le câble est, bien sûr, également rétro-compatible et peut être utilisé sans problèmes pour des applications courantes comme par exemple Dante™, AVB, AES50 ou MADI.

Et d’autres informations sur le site Klotz



Crédits -

Texte Claude Ducros
