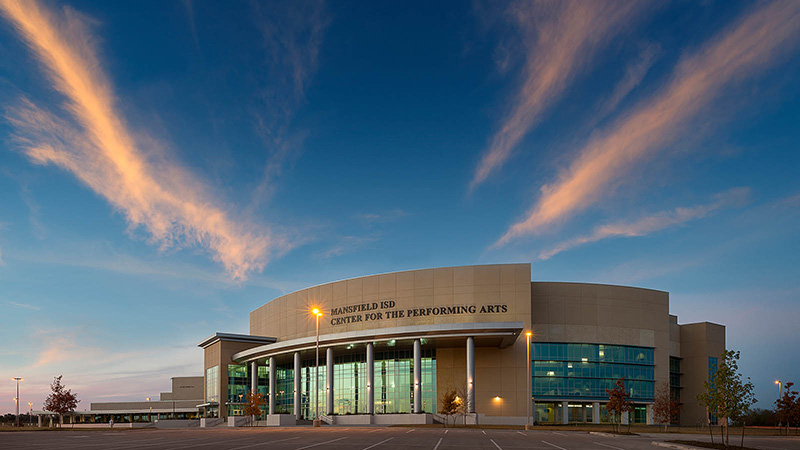

Situées dans la banlieue de Fort Worth, les installations du Mansfield Independent School District (ISD) comprennent le Dr. Jim Vaszauskas Center for the Performing Arts, une installation de 13 000 mètres carrés utilisée pour des événements musicaux et théâtraux.
Pendant la pandémie, l’installation a commencé à connaître des problèmes de vétusté avec certains des produits haut de gamme qui y étaient installés, ce qui a nécessité une remise à neuf complète. Mansfield ISD a fait appel à CRUX Technology & Security Solutions pour effectuer une évaluation approfondie de la situation, puis formuler des recommandations sur la meilleure façon de remettre l’établissement aux normes de pointe, conformément aux besoins et à la vision du district.
La X2, une enceinte line array à deux voies employant pour les aigus deux moteurs à dôme titane de 3” couplés à une paire de générateurs d’ondes planes connecté à un guide d’ondes ouvrant à 90°. Les basses sont reproduites par un woofer en néodyme de 12” relié à un coupleur Hydra à bande moyenne émulant des transducteurs plus petits, tout en préservant le comportement naturel du woofer. Le SPL maximum est de 146 dB pour une bande passante allant de 52 Hz à 19 kHz à -3 dB.
La solution préconisée par CRUX a été imaginée autour de d’enceintes line-array Electro-Voice X2 associéés à des amplis Dynacord de la série IPX.
Le DSP, les délais, les presets des enceintes et le contrôle du système ont été programmés dans les amplificateurs via le logiciel Dynacord SONICUE.
L’intégration matérielle a été exécutée par une autre entreprise de la région, Electro Acoustics.
Un élément clé de la rénovation était de renforcer la capacité du centre des arts du spectacle à générer des revenus pour le district scolaire en accueillant des tournées nationales avec son propre système de sonorisation. Cette exigence est facilement atteinte par la solution EV-Dynacord, qui offre un niveau de performance et de contrôle global qui représente une nette amélioration par rapport au système précédent.
Mason Brooks, consultant AV senior chez CRUX.
« Nous avons spécifié les produits Electro-Voice et Dynacord de manière très intentionnelle sur ce projet », note Mason Brooks, consultant AV senior chez CRUX. « Étant donné que la fin de vie des produits existants et les problèmes d’approvisionnement étaient les moteurs du projet, nous n’avions pas le luxe de proposer d’autres solutions.
Ces marques représentent une technologie de pointe, et le X2 offre une amélioration sonore significative avec un encombrement réduit et un moindre impact visuel. Bosch (société mère d’EV et de Dynacord) était également l’un des rares fabricants à pouvoir livrer dans les délais impartis.
Le fait enfin d’avoir su livrer un gros système était essentielle, car le projet du CRUX a permis de créer la plus grande installation permanente d’EV X-Line Advance en Amérique du Nord, avec un total de 67 enceintes full range et dix caissons de basses, rendant le système son de l’auditorium de 5 500 places digne d’accueillir des concerts.
En outre, les côtés gauche et droit de la salle semi-circulaire peuvent être cloisonnés pour créer de plus petits espaces dédiés, chacun avec son propre système de sonorisation et 640 places assises.

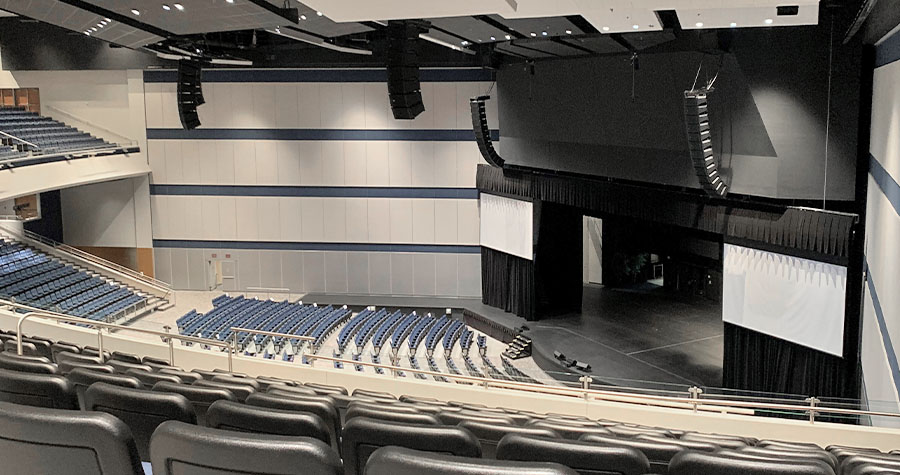

Le système de la salle principale, deux lignes de 13 boîtes X2-212, the bas du spectre étant renforcé par une ligne de double 15” X12-125F en accroche centrale.
La sono de l’auditorium principal consiste en deux lignes de 13 têtes X2-212, chacun comprenant onze X2-212 à 90° au-dessus de deux modèles à 120° pour assurer une couverture complète des premiers rangs. Le bas du spectre est largement assuré par une accroche centrale de dix subwoofers X12-125F en double 15” appréciés pour leur sortie cardioïde étroitement contrôlée. Pour assurer une couverture complète de l’arrière de l’auditorium, trois délais de sept enceintes X2-212/120 sont utilisés.

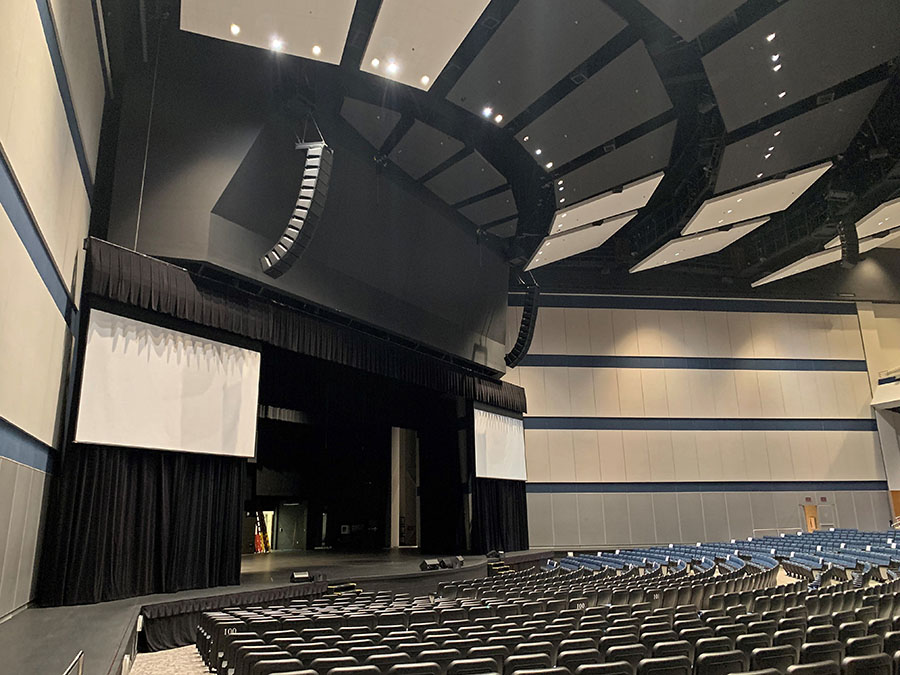

L’audio des deux salles latérales est fourni par des lignes de 10 boîtes, utilisant la dispersion à 90° des X2-212 pour obtenir une couverture complète dans ces espaces plus étroits. Le système de ces salles latérales a été optimisées grâce à SONICUE afin de fournir des basses suffisantes sans nécessiter de caissons de basse supplémentaires.
L’ensemble du système est alimenté par 16 amplis Dynacord IPX20:4. Avec 20 000 watts dans seulement deux U, ces controleurs amplifiés intelligents, compatibles Dante, abritent une puissance DSP importante et font partie de l’écosystème SONICUE.
SONICUE a ainsi été utilisé pour concevoir le système, notamment l’optimisation des enceintes, l’égalisation du système, le délai et la directivité des subs. En outre, les amplificateurs IPX utilisent la technologie Eco-Rail pour réduire la consommation d’énergie jusqu’à 50 %, ce qui a constitué un argument de vente important pour le district scolaire.
L’ampli IPX20:4 Dynacord.
Une autre fonction unique de l’ensemble éco-énergétiques de l’IPX est le Ghost Power – une technologie qui garantit que l’amplificateur et le DSP se rétablissent instantanément en cas de défaillance de l’alimentation secteur.
Elle élimine les problèmes de redémarrage qui pourraient survenir lors d’une panne secteur de courte durée ou d’une commutation vers une source d’alimentation secondaire en garantissant que les amplis et le DSP disposent d’une réserve d’énergie suffisante jusqu’au démarrage du générateur. L’IPX atteint cet objectif sans avoir recours à un onduleur coûteux ou à des composants hors réseau.
« Les amplis Dynacord IPX étaient importants pour garantir la fiabilité du système », explique Mason Brooks. « Le centre artistique est situé dans un endroit connu pour ses coupures de courant occasionnelles, et l’installation est utilisée comme point de rassemblement des écoles de Mansfield en cas d’urgence.
Les amplis Dynacord résolvent ce problème à merveille. La technologie Ghost Power agit comme une alimentation de secours jusqu’à ce que les générateurs de secours du bâtiment entrent en action. Ainsi, dès que le courant est rétabli, le son est diffusé sans attendre le redémarrage des amplis. C’est une amélioration considérable qui répond aux besoins critiques de la notification de masse et de l’évacuation. »
En remplaçant l’infrastructure système désuète par un réseau Dante moderne, trouver un emplacement approprié pour les nouveaux amplificateurs représentait un petit défi. Heureusement, avec seulement 16 amplis nécessaires pour générer 320 000 watts de puissance, la passerelle existante dans l’auditorium principal pouvait supporter les racks d’équipement sans support structurel supplémentaire.
Ryan Walker, responsable de compte senior chez Electro Acoustics.
« Lors de la rénovation de l’installation, notre flexibilité était limitée en termes de gaines », explique Ryan Walker, gestionnaire de compte senior chez Electro Acoustics. « Heureusement, la passerelle a fait un assez bon point d’équilibre. Nous avons environ 90 mètres de câble réseau pour amener le Dante jusqu’aux amplis.
De là, nous avions des longueurs raisonnables d’environ 100 à 120 mètres de cuivre vers les différentes enceintes. La conception des produits Dynacord a donc joué un rôle important dans la solution ».
Walker note également que l’installation des line arrays a été remarquablement facile. « Nous avons eu la chance que l’auditorium dispose de moteurs pour le lourd système amplifié que nous remplacions « .
« Le système de verrouillage positif des enceintes EV a permis d’assembler facilement les enceintes. La conception matérielle d’EV est exceptionnelle, de sorte que la réimplantation a été dix fois plus rapide qu’avec la plupart des autres systèmes line array. »
Le design du système du Mansfield ISD’s Center for the Performing Arts est un exemple de réussite pendant la pandémie, les ressources mondiales de Bosch ayant permis de mener à bien un projet en moins de six mois, de la conception à la réalisation.
« Bien que plusieurs entreprises soient en mesure de fournir la technologie exigée par ce projet, l’écosystème Bosch des enceintes Electro-Voice et de l’électronique Dynacord offre une synergie de technologie, de qualité sonore et de valeur qui répond parfaitement aux besoins du client », déclare Mason Brooks de CRUX. « Toutes les personnes impliquées sont ravies du résultat ».
Liste de l’équipement mis en œuvre :
Electro-Voice
42x X2-212/90 line-array loudspeaker, 90° dispersion
25x X2-212/120 line-array loudspeaker, 120° dispersion
10x X12-125F dual 15” flying subwoofer
7x X12TE-GRID rigging kit for X2 line arrays
1x X12-125F-GRID rigging kit for flying subwoofers
Dynacord
16x IPX20:4 DSP power amplifier, four channels x 5000 W
1x SONICUE Sound System Software
