Destinée à faciliter l’automatisation et la commande des salles de conférence, souvent réalisée avec des systèmes complexes et coûteux, la série CARDINAL DVM194 de Sommer Cable propose une nouvelle approche modulaire, flexible et économique. Tous les éléments sont basés sur la même plate-forme de contrôle, intégrables en environnement Ethernet LAN, et compatibles avec la plupart des appareils et systèmes d’automation actuellement sur le marché.

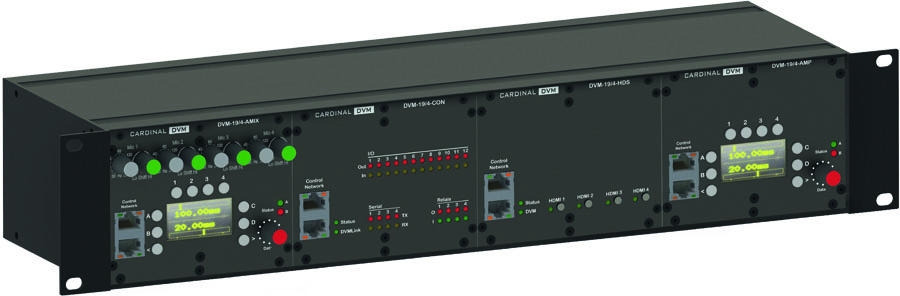

L’installation peut s’effectuer sans connaissance spéciale avec un routeur Ethernet. Une version préprogrammée est aussi disponible. L’interface IP permet la télésurveillance et accélère l’intervention des services techniques en cas de problème. Les appareils sont mécaniquement compatibles avec le système SYSBOXX de la marque, dans lequel ils s’intègrent (4 appareils dans un rack 2U). L’alimentation s’effectue par des blocs 24 V également intégrables.
La série CARDINAL DVM194 comprend quatre appareils :
La commande multimédia
Elle assure l’interface entre les appareils et les unités de saisie. Elle permet de définir des macro-instructions ou des séries de fonctions et gère la communication bidirectionnelle (remontée d’informations telles que l’état de la lampe d’un vidéoprojecteur).
Elle dispose d’une connexion LAN avec sortie Link (Switch double port intégré), de quatre interfaces bidirectionnelles RS 232, de 12 interfaces poussoir avec information d’exécution Led par connecteur RJ12 et de 4 relais de commutation (max. 48 V DC, 5 A).
L’amplificateur de sortie
Il s’agit d’un amplificateur audio de 80 W sur 4 Ohms en classe D, totalement télécommandable, à refroidissement passif. Il inclut un filtre passe-haut commutable (40/80/160 Hz).
Le mélangeur automatique
Totalement télécommandable, le mixeur automatique dispose de deux bus de mixage et un bus de stockage, permettant des liaisons entre plusieurs systèmes ou d’une salle à une autre. Il offre 4 entrées micro, deux entrées stéréo analogiques, une entrée numérique S/P-DIF, une entrée numérique de stockage, 2 sorties stéréo symétriques, une sortie stéréo supplémentaire pour enregistrement et une sortie stéréo de stockage.
Le commutateur de sources d’images
Il permet de commuter une parmi 4 entrées HDMI vers une sortie HDMI. Le signal audio est extrait et reporté sur une sortie S/P-DIF séparée. Le commutateur se commande via le réseau ou manuellement, par 4 boutons poussoirs avec rappel lumineux.
La série CARDINAL DVM194 sera présentée à l’ISE 2013 à Amsterdam.
