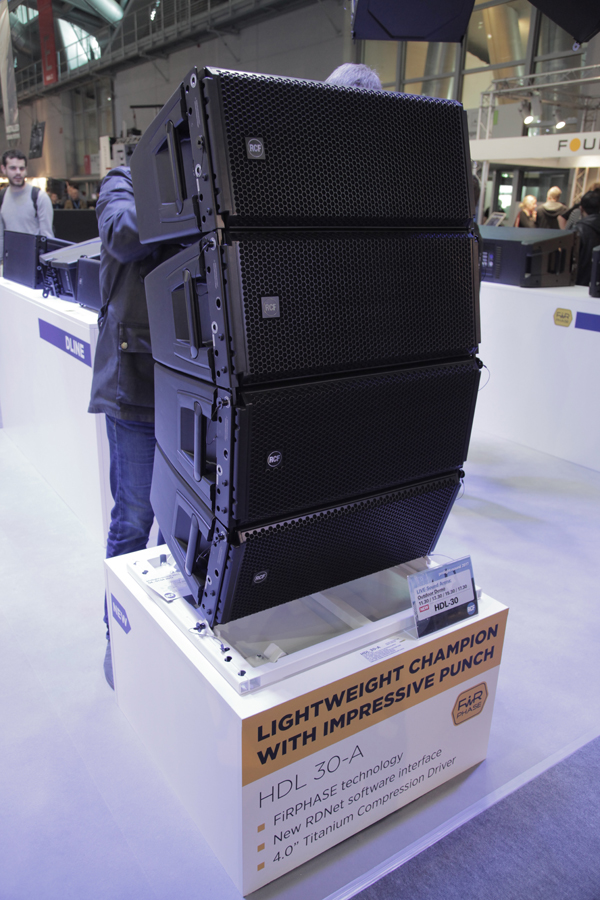

Le système Line array actif HDL 30-A de RCF, introduit à PL+S cette année (voir SLU avec le lien ici), est maintenant commercialisé.
Il constitue un ajout attendu à la famille HDL pour compléter les HDL 50-A et HDL 20-A, soit pour des applications moyenne portée, soit en complément du HDL 50-A pour du débouchage latéral ou en bas de ligne.
Le HDL 30-A intègre de nouveaux transducteurs Néodyme spécialement développés, le contrôle et la surveillance temps réel en réseau RDNet, un nouveau module d’amplification classe D de 2200 W avec DSP (48 kHz/32 bits), la technologie FIRPHASE du fabricant transalpin et un système d’accroche optimisé.
Le HDL 30-A est un système 2 voies acoustiques compact bi-amplifié moyenne portée pour un usage en intérieur comme en extérieur. Il met en œuvre deux woofers de 10 pouces dans une configuration symétrique et un impressionnant moteur à compression à diaphragme titane de 4 pouces qui permet un raccord LF-HF à 680 Hz.

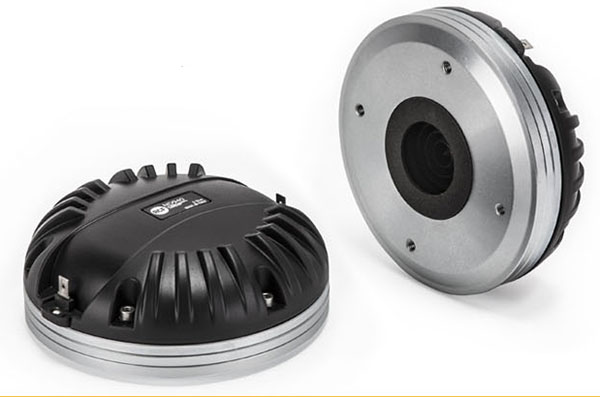

Le moteur RCF ND940, Diaphragme Titane 4 pouces permet de descendre le raccord à 680 Hz et de couvrir donc l’essentiel de la bande vocale.
Le guide d’ondes cohérent « 4 PATH » qui le prolonge est le fruit d’une recherche et d’une conception approfondies. Léger avec son ébénisterie composite (Polypropylène), le HDL 30-A offre malgré tout un niveau SPL max de 137 dB avec une réponse en phase et en amplitude ultra-linéaires entre 50 Hz et 20 kHz.

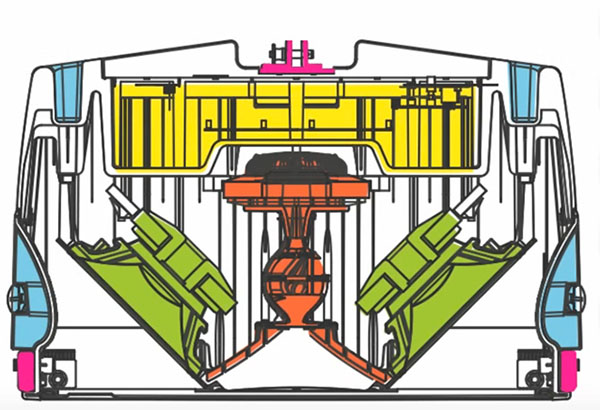

Cette vue montre l’agencement interne. Les centres acoustiques des transducteurs sont rapprochés au maximum.
Le nouveau concept d’assemblage des boîtes s’inspire de celui du HDL 50-A. Une barre de liaison facultative permet de le placer sous une ligne HDL 50-A pour la couverture de proximité ou de réaliser une ligne HDL 30-A complète (jusqu’à 20 boîtes par ligne) avec des renforts de grave en triple 12 pouces HDL 53-AS.

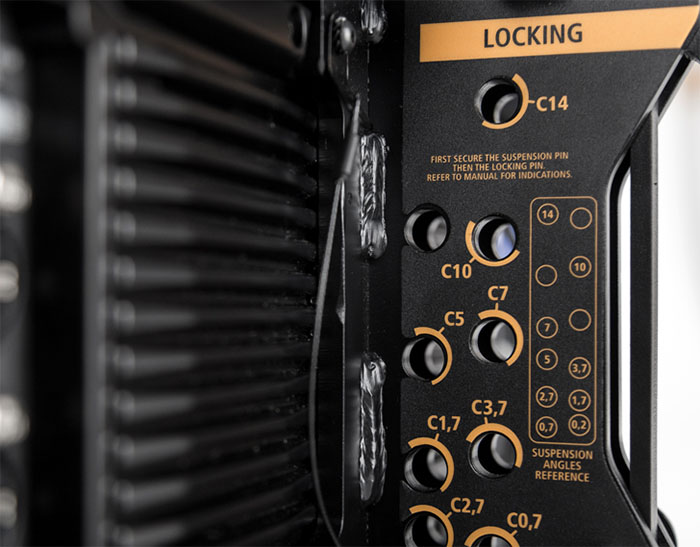

Ajustage des angles. L’offset minimal est 0,2° avec un maximum de 14° (l’ouverture nominale d’une boîte est de 15°).
Le système HDL est doté de la technologie RDNet de contrôle à distance en temps réel basé sur le protocole RS485. Un contrôleur RDNet Control8 (8 ports) permet de relier jusqu’à 32 dispositifs sur chaque port, soit un maximum de 256 boîtes. En utilisant Ethernet via un swich dédié, il est possible de connecter jusqu’à 20 Control8 à un ordinateur et le nombre de dispositifs max supervisés atteint 5120.
Même les très gros systèmes peuvent être facilement organisés et gérés via RDNet comme en témoigne la récente installation à grande échelle d’enceintes RCF au stade olympique de Bakou en Azerbaïdjan.
Le contrôle en RDNet permet notamment :
- Le suivi de l’ensemble du système et de chaque composant
- Le test de chaque composant
- La lecture des angles d’inclinaison des modules individuels avec l’inclinomètre intégré
- Le groupage des modules dans les lignes et la création de zones séparées
- Le réglage du gain et du retard
- la définition d’EQ comprenant trois filtres FIRPHASE réglables pour les fréquences moyennes et hautes.
- Le réglage de compensation de propagation (air) par boîte ou groupe.
- L’enregistrement et le rappel des préréglages du système.
Le complément basse fréquence du HDL 30-A est le subwoofer actif SUB 9006-AS. Il embarque deux woofers ultra-puissants hyper-ventilés 18 pouces néodyme avec des bobines (interne-externe) de 4 pouces dans une ébénisterie de bouleau balte avec amplificateur et DSP.

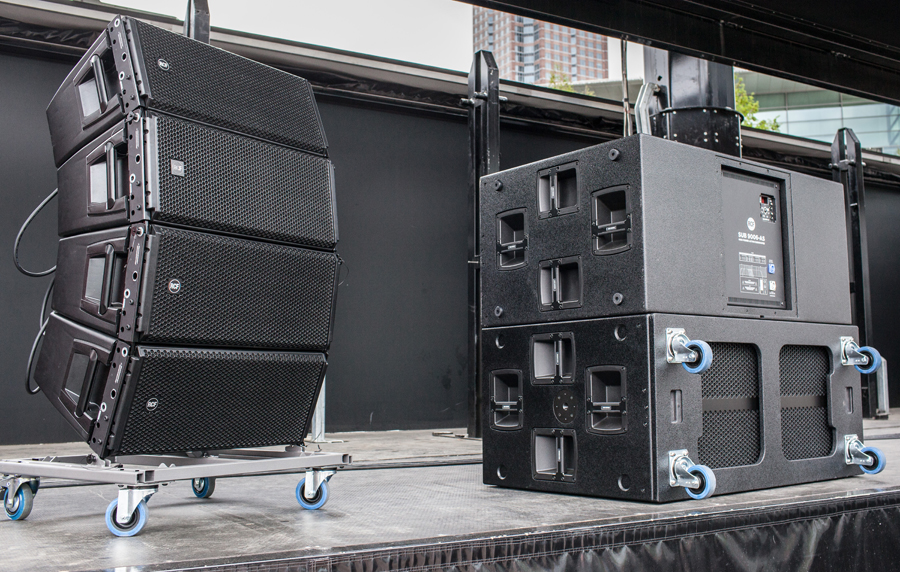

RCF HDL 30-A + sub 9006-AS

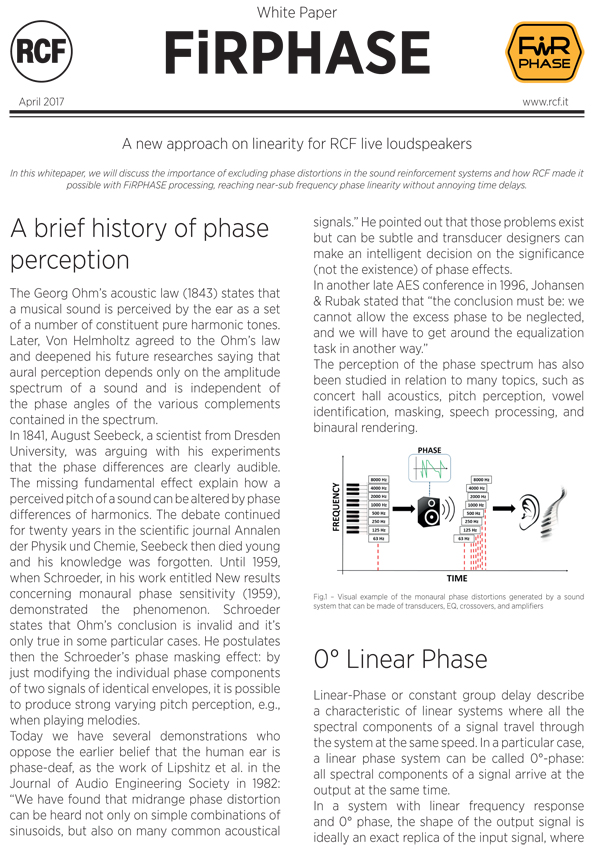

L’algorithme FIRPHASE (voir livre blanc en clickant sur l’image ci-contre) de RCF optimise la dynamique, l’amplitude et la phase avec une latence minimale.
Quelques caractéristiques :
- Puissance crête du module d’amplification : 2200 W (1600 LF + 600 HF)
- Niveau max acoustique, SPL max : 137 dB
- Couverture d’une boîte : 100° (H) x 15° (V)
- Transducteurs : médium-aigu, compression à diaphragme titane, bobine 4’’ et gorge 1,4’’. LF : 2 woofers 10″ à moteur Néodyme et bobine 2,5″.
- Technologie de filtrage FIRPHASE propriétaire
- Fréquence de raccordement des deux voies : 680 Hz
- Dimensions : 293 (H) x 705 (L) x 502 (P) mm
- Masse : 25 kg
Signalons que depuis début septembre, RCF France dispose de kits d’évaluation avec un démonstrateur qualifié pour essayer les systèmes HDL 50-A, HDL 30-A et HDL 6-A (voire d’autres sur demande). Les prestataires et loueurs intéressés peuvent contacter RCF France à :
- e-mail : [email protected] – Tel : 06 07 50 18 00
Et d’autres informations sur le site RCF
