Le stade Allianz Riviera de Nice, dont l’installation s’est terminée en août dernier, est le premier stade européen à se conformer totalement à la (série de) norme(s) EN 54 (notamment 54-4, 54-16 et 54-24), désormais obligatoire en France.
Ce stade de 35 000 places, qui fait partie des sites choisis pour accueillir le championnat d’Europe de football 2016, a été entièrement équipé en matériels audio Electro Voice, Dynacord et Bosch et l’installation prise en charge par le prestataire-intégrateur Manganelli Technology.

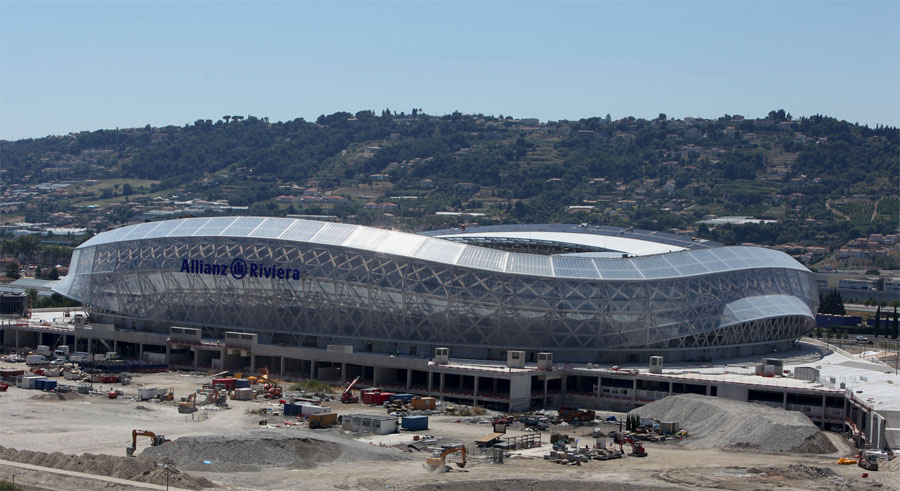

Le stade en cours de travaux. L'installation du système de diffusion complet s'est déroulée entre mars et aôut.
Initialement introduite en 2011 pour les systèmes de détection d’incendie, la norme EN 54 a été étendue depuis aux systèmes de diffusion d’alerte. L’appel d’offres initial pour le stade de Nice stipulait que le système complet de diffusion devait satisfaire aussi bien l’alarme vocale, la diffusion d’ambiance jusqu’à la sonorisation de concerts.
Durant la phase d’étude, des simulations acoustiques ont été effectuées en 3 D pour que le système de sonorisation, mettant en œuvre des enceintes de la série EV-Innovation, soit parfaitement paramétré pour répondre aux critères d’intelligibilité, de couverture et de niveau requis.

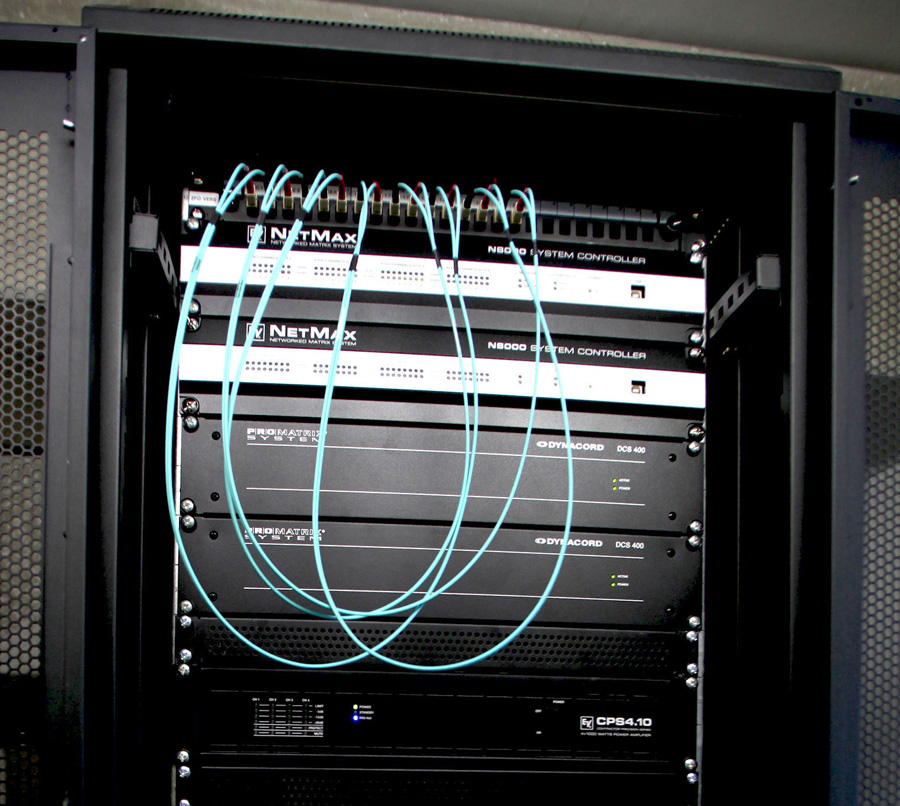

Un rack d’amplification-traitement-supervision en réseau: matrices N8000 EV, amplis CPS 4.10 et coffrets DCS 400 Dynacord.
Le système installé, totalement configuré et supervisé par IRIS-Net (la plateforme logicielle « intelligente » EV) divise le volume du stade en six zones, dont cinq pour les tribunes, une pour le terrain et le reste pour les espaces internes du stade. Le système de diffusion est alimenté via cinq points (locaux techniques), un à chaque aile plus le central de commande, comprenant chacun les racks d’amplification et les matrices numériques N8000.
Les amplificateurs multicanaux CPS4.10 (4 x 1 kW) et CPS8.5 (8 x 500 W) sont munis de cartes de contrôle RCM810 (CAN Bus).
Tous les points techniques sont reliés entre eux par deux réseaux en fibre optique (qui véhicule le son – numérique – en Cobranet et les données en Ethernet) redondants de telle sorte qu’en cas de perte de liaison entre deux, le réseau soit rétabli en moins de 20 ms (Turbo Ring). Depuis les points d’amplification et de contrôle, la liaison aux clusters de diffusion s’effectue en ligne 100 V et en CAN Bus (pour le contrôle).
Un des clusters de EVH1152D96 avec son système d’angulation et d’accroche qui assure la sonorisation des tribunes et de la pelouse (l’enceinte arrière). Il y en a 10 de ce type, les autres sont à 2 ou 3 enceintes.
Les systèmes de diffusion EVH, dont les EVH1152D96 (90°x60°) et EVH1152D64 (60°x40°) équipent déjà un grand nombre de stades à travers le monde et constituent une solution parfaitement éprouvée avec leurs différentes possibilités de couverture.
Ces enceintes pavillonnées 2 voies à structure coaxiale sont équipées de transducteurs Néodyme, 15’’ longue élongation pour le grave et une compression à diaphragme titane de 3’’ pour le médium-aigu, avec un filtre passif de répartition du 4e ordre (24 dB/oct.).
Chaque cluster du stade met en œuvre soit 3 x EVH 1152D96, soit 2 x EVH 1152D64 selon la position et une enceinte dirigée vers la pelouse (2 x 5). Au total ce sont 80 x EVH 1152D96 et 10 EVH1152D64 qui ont été assemblées pour la diffusion extérieure accompagnées de 35 ZX1i-100T pour le débouchage des accès ainsi que 454 diffuseurs de plafond Bosch LC1-WM068 et 414 LP LP1-UC10 pour les espaces intérieurs.
La diffusion principale exploite 19 amplis 4 canaux de 1 kW CPS 4.10 et 15 CPS 8.5 (8 x 500 W), sept matrices numériques (avec le traitement de signal) N8000 EV, une matrice Dynacord DPM 8016, cinq consoles (paging) DPC 8015 et 7 coffrets DCS400 équipés de cartes DC409R (5), DCS416R (1) et DCS412R (3).
