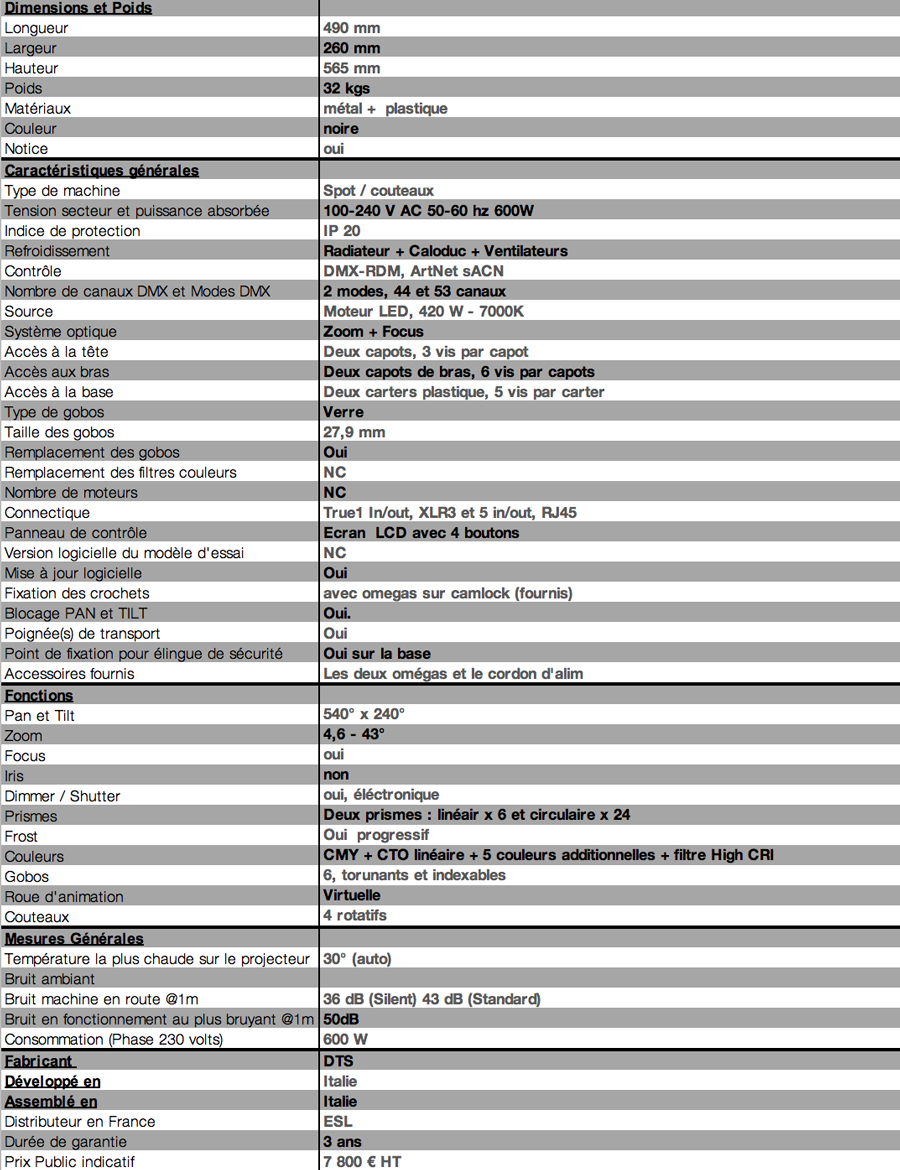

La bestiole en question
Là où de nombreux projecteurs se ressemblent plus ou moins, DTS a choisi comme d’habitude de développer son Synergy 5 Profile de A à Z. Esthétiquement, l’engin est élégant et la construction inspire confiance.

La lumière, le faisceau… La base
En termes de lumière, on découvre un faisceau très homogène de grande qualité. La lumière est intense, puissante et bien répartie. Le tableau ci-joint vous montre à quel point on est clairement en équivalence totale avec la plupart des concurrents.

La source de 420 W à leds blanches a une température de couleur de 7000 K et un Indice de rendu des couleurs (IRC) de 75 en natif qui passe à 90 via un filtre correcteur situé sur la roue de couleurs, au prix d’une petite baisse de flux. Toujours pour faciliter les prises de vues, on peut régler dans le menu de l’appareil, la fréquence PWM d’alimentation des leds entre 610 Hz et 20 kHz pour éviter certains effets de scintillement de l’image.

Le refroidissement du moteur led est remarquablement géré avec une atténuation du flux (derating) en cours de chauffe, projecteur à pleine puissance qui ne dépasse pas 3 %.
Notons que le menu de la machine offre 3 modes de ventilation. Le mode « Automatic » gère lui-même la ventilation en fonction de la sollicitation des leds, le mode « Standard » qui ventile sans discontinuer en vitesse rapide et le mode « Silent » qui permet de gagner 7 dB pour les besoins de grand silence. Sous ce mode, le derating ne dépasse pas 5 % ce qui est exceptionnel.

En mode de refroidissement standard, c’est à dire continu, le derating est inférieur à 3 %. C’est remarquable.

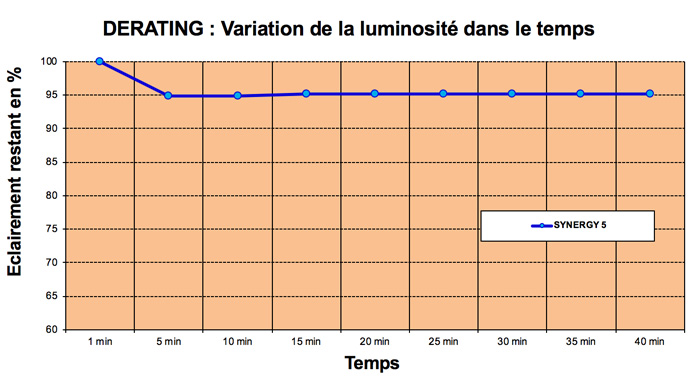

En mode silencieux, l’atténuation est de 5 % ce qui est exceptionnel.

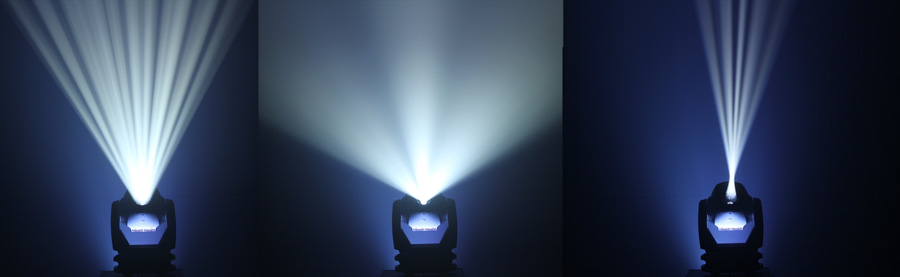

Ce faisceau dispose d’un joli zoom lui donnant un débattement allant de 4,5° fermé (au net on est plutôt à 7°), à 43° ouvert au maximum. Comme il se doit, le zoom est rapide et précis. Son mécanisme est très silencieux.

Zoom ouvert

Zoom fermé

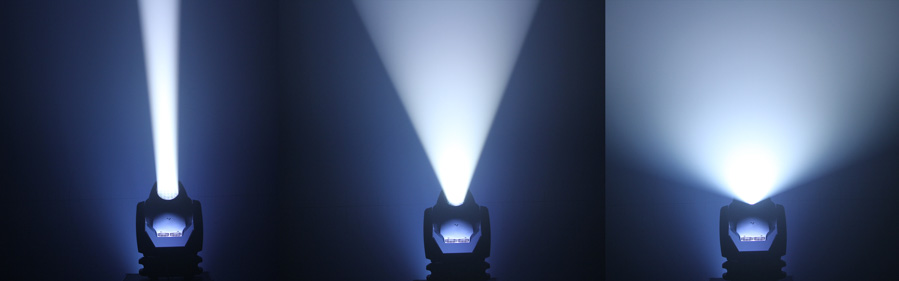

Amplitude de zoom

Curieusement (ou pas) Le Synergy 5 n’a pas d’iris. Vu l’évolution technique de toutes ces machines, vu la vitesse des zooms et leur amplitude qui devient énorme, l’emploi de l’iris va à mon sens bientôt devenir obsolète… Sans oublier qu’un iris fermé laisse la quasi-totalité du flux de la machine à l’intérieur de la bécane contrairement à un zoom.

Courbe du dimmer en mode linéaire

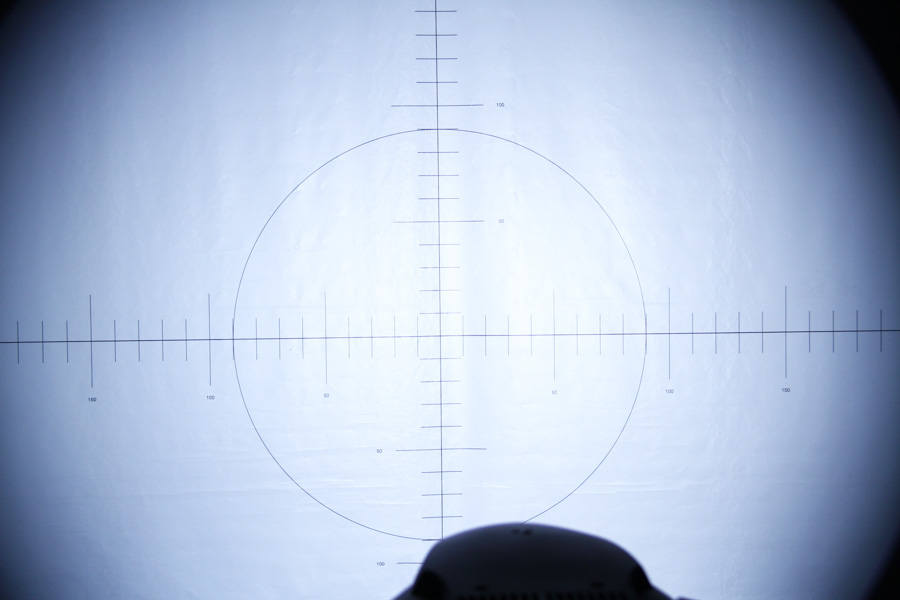

Le focus, inséparable ami du zoom, permet une mise au net sans compromis sur les gobos ou sur le faisceau ouvert (à l’exception comme d’habitude des couteaux à fermeture totale donc situés sur des plans différents).

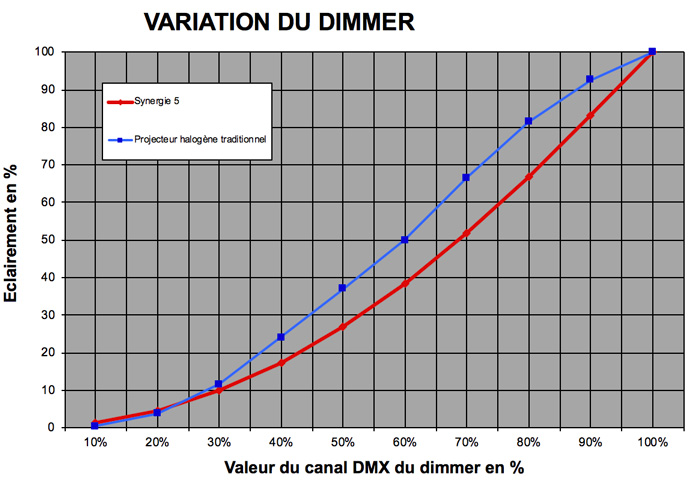

Sans surprise le dimmer est très propre, je vous invite à contempler sa courbe linéaire.
Question strobe, c’est tout aussi bien. On a peu de limites comme sur tous les projecteurs à leds qui n’utilisent pas d’éléments mécaniques pour ce faire, mais font appel à des dispositifs électroniques jouant directement sur la source de lumière.

Les mesures photométriques

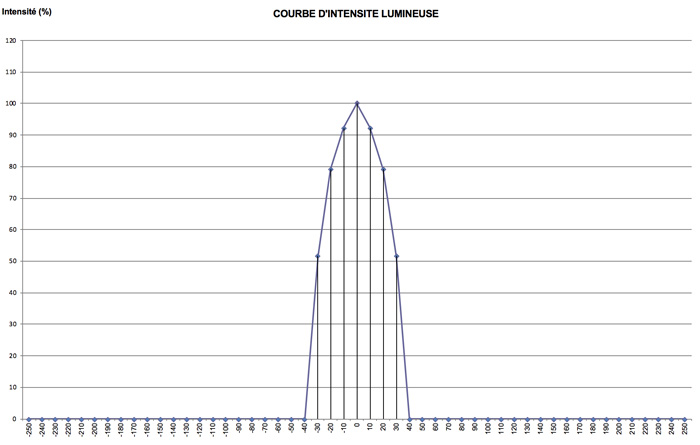

Faisceau serré

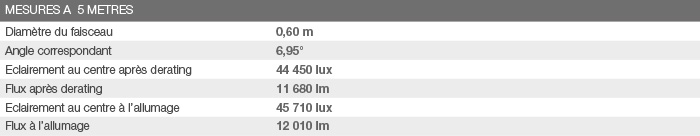

Avec un angle de 6,95° au plus petit net, le faisceau beam est percutant avec un éclairement au centre, à froid de 45 700 lm à 5 m. Le flux atteint de 12 000 lumens.

Faisceau 20°

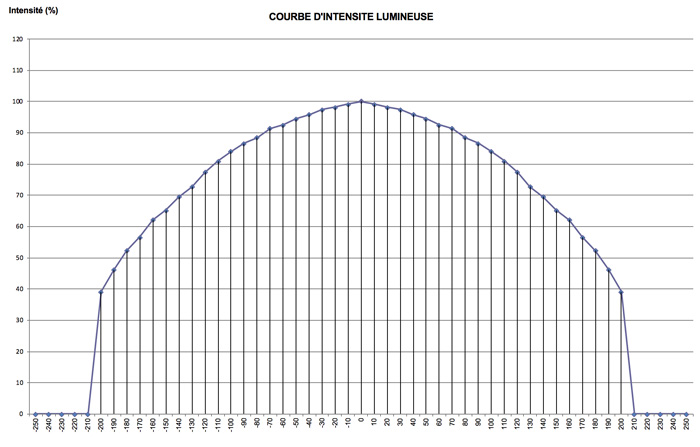

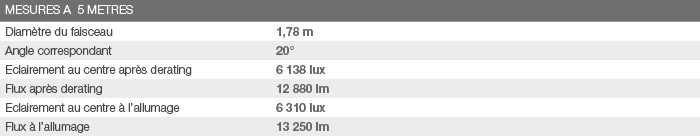

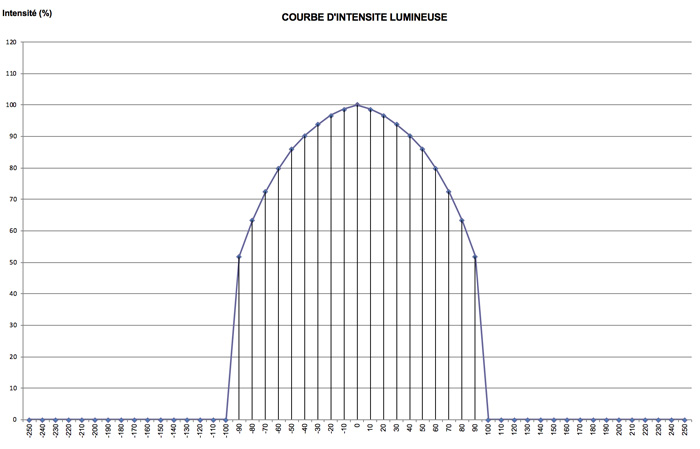

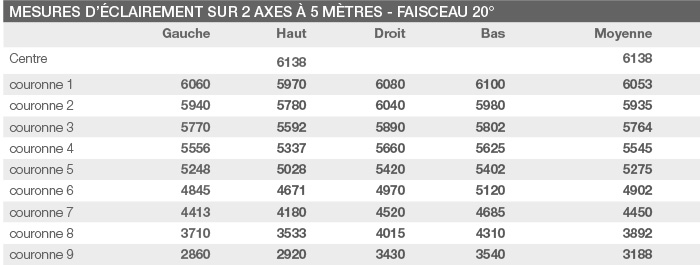

A 20°, notre valeur de référence, le flux à froid monte à 13 250 lumens, (12 880 après derating) ce qui est excellent. La régularité de la courbe d’intensité lumineuse est adaptée à l’utilisation découpe et la projection de gobos.

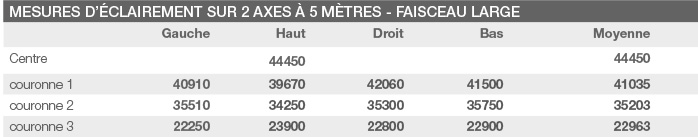

Faisceau Large

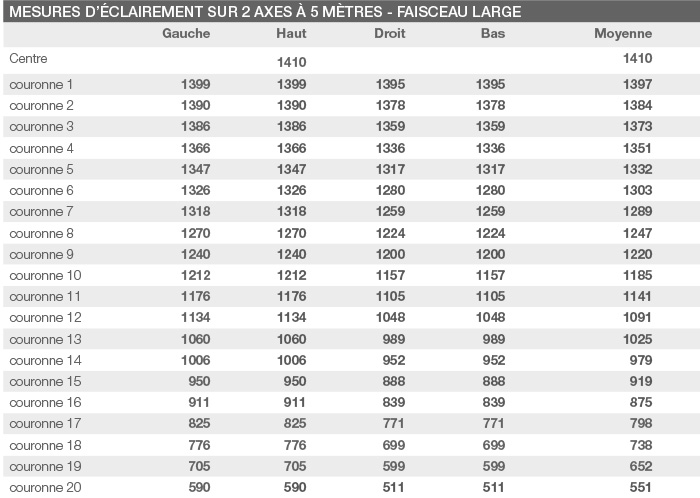

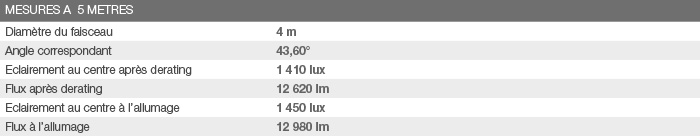

Au plus grand net, qui correspond à un angle de 43,6°, le flux se maintient à près de 13 000 lumens à froid (12 620 après derating) et la courbe montre toujours une belle régularité.


La couleur

La Synergy 5 Profile dispose d’une trichromie CMY, ainsi que d’un CTO linéaire et d’une roue comportant 5 filtres couleur et le correcteur d’IRC. La trichromie est très efficace dans toutes les teintes et répond très vite, même à des changements très brusques.

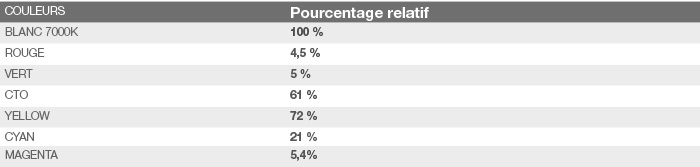

Le rouge est bien rouge et lumineux, un beau rouge trichromie exploitable. (C’est compliqué le rouge trichro car plus il est dense, plus il est beau, mais peu lumineux et finalement inexploitable sur le terrain. Je le souligne, pour certains puristes.) Le vert également arrive à garder une belle luminosité. En trichromie CMY c’est souvent le vert qui pêche un peu…

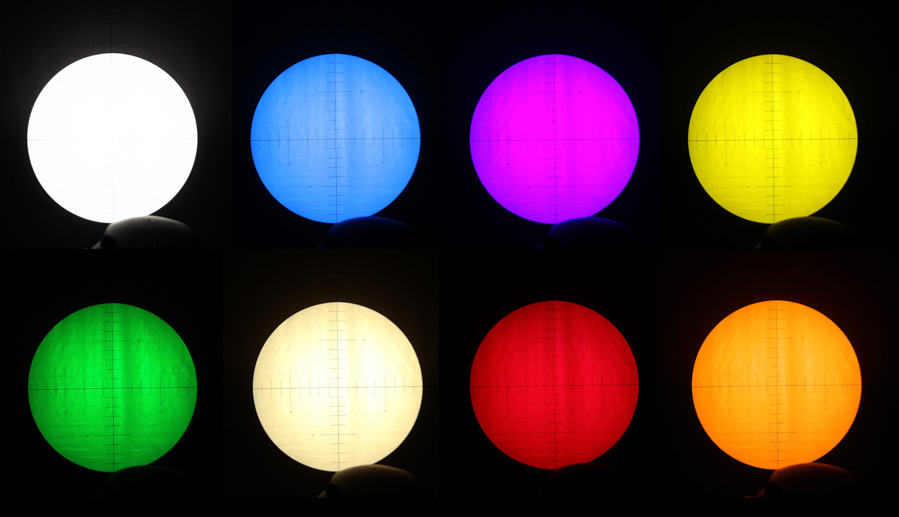

Les couleurs avec la trichromie

Les couleurs pastel sont réussies et offrent de beaux mélanges sans accident d’introduction des lames de couleurs. C’est limpide et ultra-clean. Le CTO linéaire permet de s’accorder au tout blanc entre 7000 K et 3000 K avec sa jolie teinte doucement ambrée. Elle aurait pu à mon sens être un peu plus prononcée pour raccorder des dark-CTO également, mais c’est un détail. La roue de couleurs propose classiquement des « raccourcis » vers quelques teintes franches comme le vert ou le rouge. Ses filtres collés bord à bord permettent de réaliser des effets bicolores très sympas.

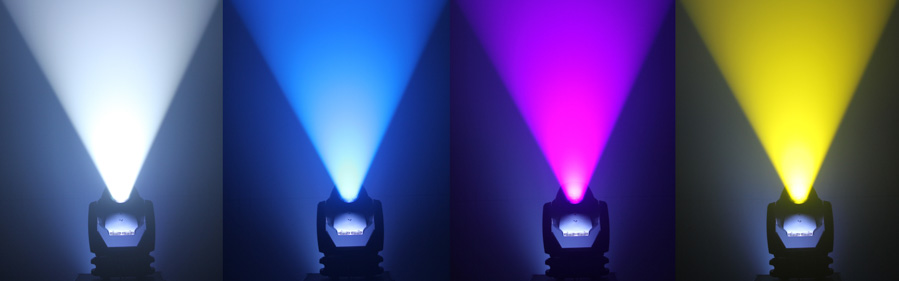

Faisceau avec trichromie

Les gobos

Cette machine ne dispose que d’une seule roue de gobos, alors que les concurrentes en ont deux avec même souvent une roue d’animation en prime. C’est un choix technique qui à mon sens n’est pas handicapant. Si les gobos sont bien choisis, ça peut s’avérer tout à fait suffisant. Ils sont 6, tous tournants, indexables et interchangeables, montés sur des barillets mobiles qui peuvent s’extraire d’une simple pression du doigt.

Les gobos

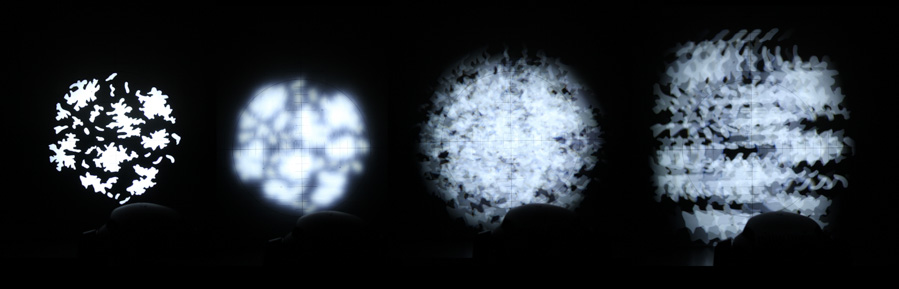

Le kit sélectionné est assez polyvalent et, il faut l’avouer, assez classique pour ne pas dire inspiré des grands standards. Ce choix a le mérite de proposer aux éclairagistes directement un kit des gobos les plus appréciés. Je regrette juste une petite chose. Si en termes de projection ils sont tous très différents, grosso modo, en volumétrie, à part un ensemble de stries décentrées qui se démarque un peu, on n’a pas beaucoup de solutions pour sculpter le faisceau.

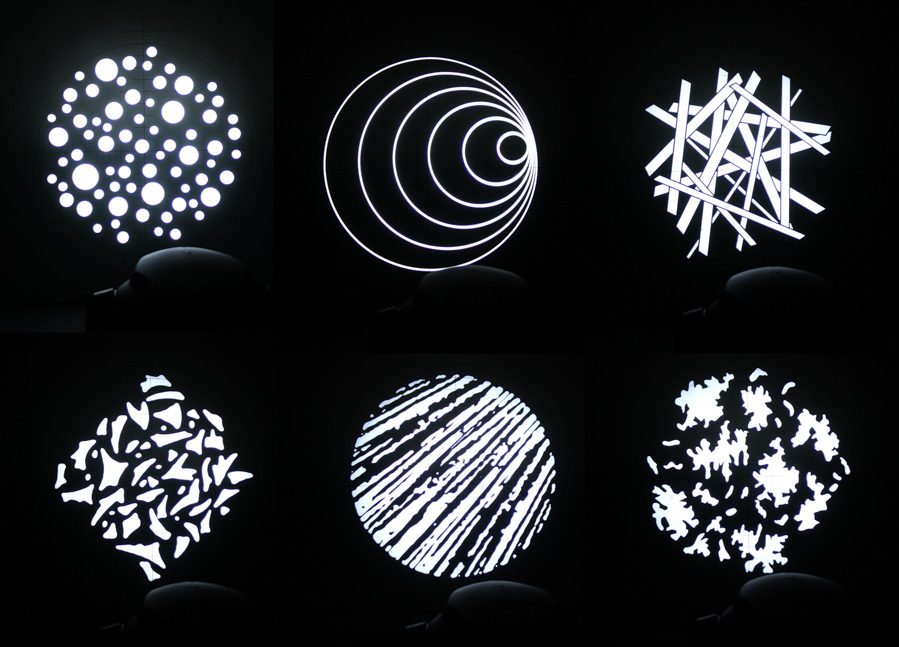

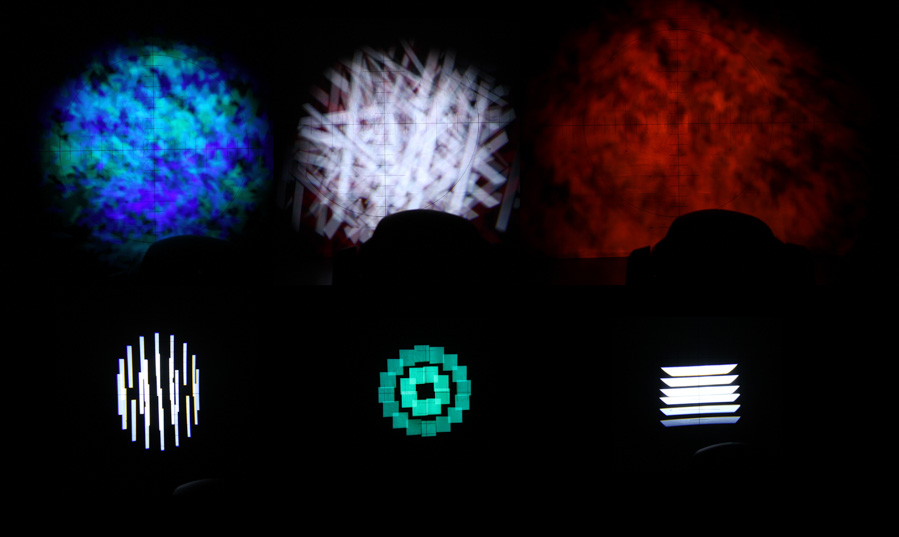

Aspects du faisceau avec gobos et prismes.

Les effets optiques

Notre joli DTS n’a pas encore tout dit. Il dispose aussi d’un filtre frost qui peut s’introduire de façon linéaire et progressive dans le faisceau, permettant de doser son effet à volonté, ou de gérer la progressivité de son passage à vue. Ce frost sera très apprécié pour les projections. Il est assez fin et délicat pour contenter des éclairagistes de théâtre, même s’il pourrait être un poil plus violent pour réaliser un effet de faisceau flou en volumétrie. Peu importe, en jouant avec le focus, on arrive à un faisceau bien crade qui peut avoir son charme.

Gobo avec les effets frost / prismes.

Il y a aussi un filtre nommé « soften filter » qui utilise un canal de contrôle et un moteur. Son nom sous-entend un frost très léger, mais personnellement, je n’arrive pas à percevoir clairement son action.
Le Synergy 5 Profile est équipé de deux prismes tournants. L’un est linéaire et dispose six projections en ligne, l’autre dispose en deux couronnes circulaires 24 projections déployées en fleur autour du centre.

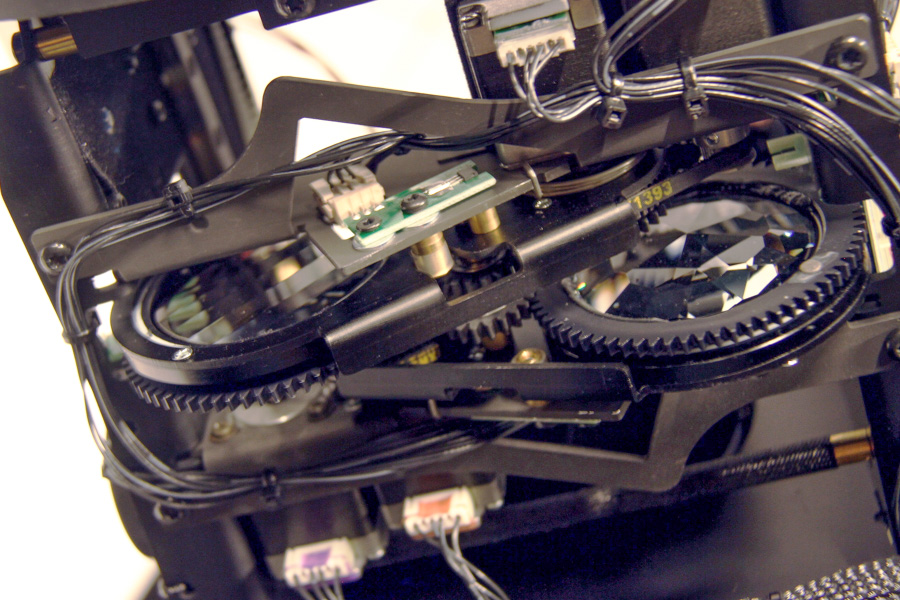

Les prismes sur leurs potences motorisées.

L’une des particularités de DTS, observée déjà sur d’autres machines de sa gamme, c’est la possibilité d’introduire les prismes avant ou après le zoom, ce qui donne deux effets très différents, avec un déploiement d’une envergure différente à chaque fois. Certes ça complique un peu le travail, mais ça offre une palette de possibilités intéressante.
En projection, ça va permettre d’optimiser la zone d’effet souhaitée et d’envisager des raccordements entre plusieurs machines avec une certaine souplesse et des combinaisons idéales.

Les lames !

Le Synergy 5 Profile est équipé de 4 couteaux of course ! Ils s’orientent dans le faisceau sur ±30°, peuvent fermer toute la fenêtre du faisceau et sont montés sur un système qui peut s’orienter sur 90° (± 45°). Le positionnement des lames est précis, ultra rapide, et permet donc bien davantage qu’une simple découpe. On peut sans problème envisager la création d’effets très dynamiques en tout genre.

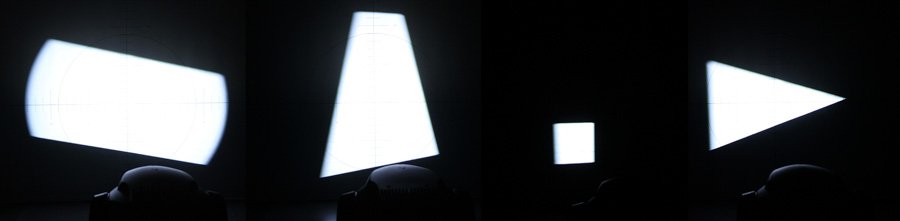

La découpe motorisée

L’introduction des 4 couteaux au maximum déclenche la coupure du moteur led évitant au faisceau de chauffer inutilement les lames ainsi fermées tel un shutter. Les couteaux à fermeture totale ne font pas exception à la règle. Les plans focaux étant distincts, il est physiquement impossible de faire le net sur tous les couteaux… Il s’agira donc de choisir un compromis et de faire avec.

Un petit poisson dans le Synergy 5 !

Le gros plus du Synergy 5, qui à mon avis devrait faire plaisir à tous les pupitreurs événementiels, c’est la gestion directe en DMX de macros d’effets optiques. Sur deux canaux DMX (l’un qui choisit l’effet, et l’autre qui en règle la vitesse), vous pouvez sélectionner des animations complexes créées à partir des gobos / prismes / couteaux / couleurs et accéder très facilement à des patterns d’effets très dynamiques simulant même de l’animation en 3D pour les intégrer en quelques secondes dans vos shows.

Les macros d’effets

Beaucoup diront bien sûr qu’il s’agit d’un gadget pour lighteux fainéants, sauf que sur pas mal de prestations one-shot, le temps d’encodage est compté. Quand tout est monté, que la moquette commence à se défilmer et que l’on programme vite fait quelques mémoires dans la console avant l’entrée des spectateurs ou des participants à la convention machin, on est bien content d’avoir des effets à enregistrer dans les cues, surtout lorsqu’il s’agit de combinaisons assez complexes à caler ensemble.

Vous avez 6, 10 ou 15 bécanes comme ça, vous voulez animer un cyclo, une surface sur laquelle vous projetez, vous avez accès à tout un tas de trucs vraiment rigolos et qui font appel à pas mal des ressources du Synergy 5. C’est à mon sens un vrai plus. On peut aussi signaler que comme il s’agit d’un effet « engine » interne à la machine, tout cet assemblage dynamique va être préservé en cas de rupture DMX et continuer à vivre sa vie même lorsque le signal n’est pas présent.

Décortiquons un peu l’appareil…

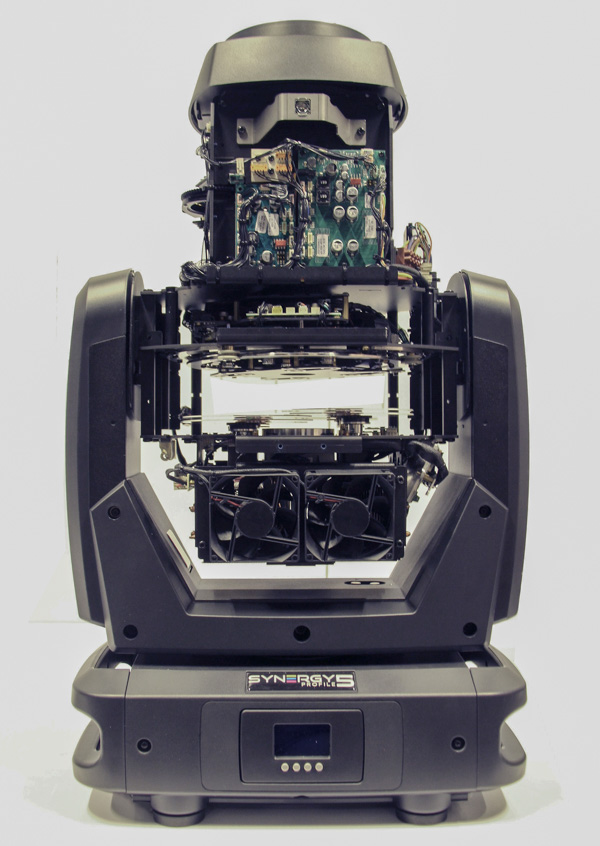

Synergy capots ouverts

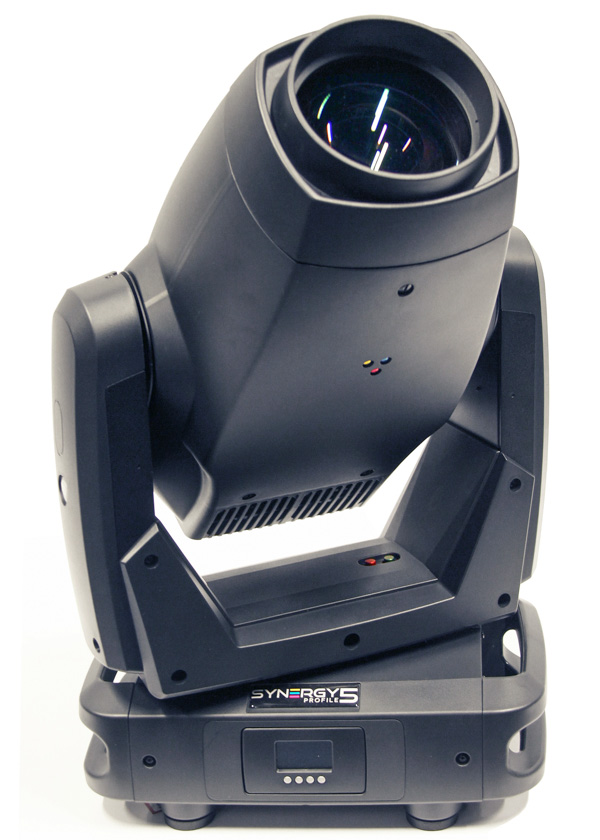

Comme vu plus haut, c’est un joli bébé, d’un design très élégant. Son poids de 32 kg est bien réparti. Les larges poignées qui entourent sa base permettent de manipuler l’appareil très aisément. Un blocage pan et tilt assure la stabilité de la tête pour le transport ou les opérations de maintenance.

Le blocage se fait par la pression de deux petits ergots métalliques, l’un pour verrouiller, l’autre pour déverrouiller. Ils sont de couleurs différentes pour les repérer facilement et leur manipulation est franche et simple, très pratique. Question connecteurs, l’alimentation utilise une entrée et une sortie True1 permettant de linker des machines supplémentaires.

Le Synergy 5 consommant environ 600 W, vous pouvez sans problème en ajouter 3 sur la même alim de 16 A, simplement en les pontant avec un mâle/femelle True1. Les connecteurs XLR5 et XLR3 doublés se chargent des signaux DMX et une base RJ45 du raccordement Ethernet.

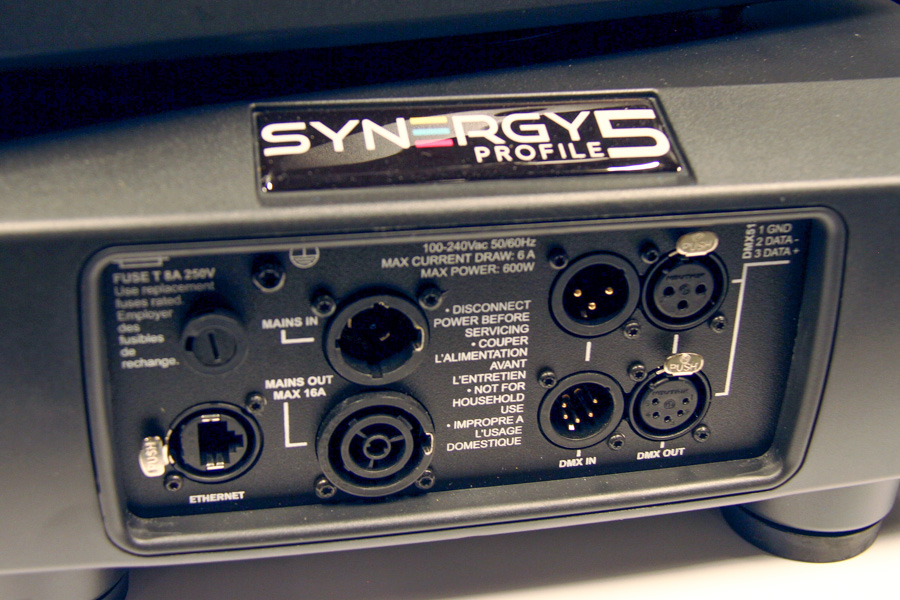

Panneau de connecteurs

Dans le menu, on peut configurer tout un tas d’options sur toutes les fonctions possibles et imaginables :

  • des tests,
  • des inversions,
  • des choix d’actions par défaut,
  • des choix de vitesses…
  • et évidemment la sélection des modes de pilotage, l’adresse DMX, ArtNet, etc.

Démontage ! Désossage !

Occupons-nous de la tête. Elle s’ouvre de façon très classique par le retrait de deux capots symétriques fixés par trois vis imperdables et élingués via une petite vis.

L’arrière de la tête, le module LED et son efficace système de refroidissement.

Une fois les capots retirés, on peut découvrir à l’arrière un gros système aussi efficace que complexe de refroidissement : ventilateurs, radiateur et caloducs, entourant la platine de cuivre qui supporte les sources leds. La lumière, après les sources, sort vers la tête par une petite optique d’environ 5,5 centimètres de diamètre.

Puis, vient la partie couleurs / couteaux / effets, et ensuite, avant d’attaquer la lentille de sortie, le zoom / le focus, le frost, et les prismes. Le module comportant la roue de gobos, le frost et la roue de couleurs se démonte. Les autres paramètres sont fixés sur colonnettes et “colsonnés” dans les règles.

Vue du module de couteaux

Nous nous sommes penchés sur la question du démontage avec le chef produit d’ESL (ESL qui assure la distribution en France de DTS) et avons entrepris certains désossages de la machine. Bien qu’elle soit effectivement bien fabriquée, avec des composants bien assemblés, bien câblés… La question de l’entretien se pose.

On peut nettoyer facilement prismes et lentilles zoom / focus, mais pour la section découpe et la trichromie, directement intégrés dans la carcasse de la machine, l’opération semble très délicate… On peut envisager un nettoyage sommaire en glissant les mains entre les disques de trichromie, mais difficile d’envisager un entretien en profondeur sans la désosser en atelier…

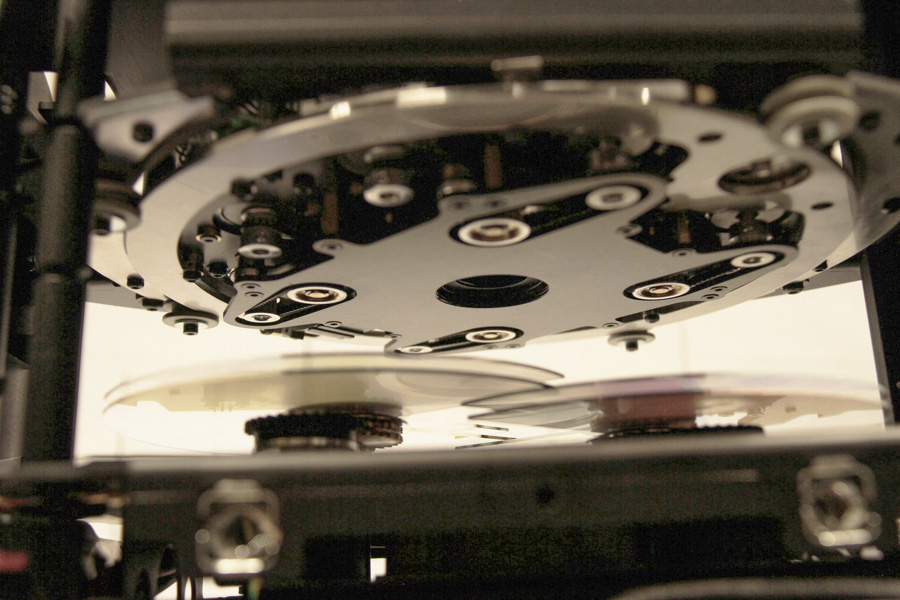

Le module démontable donc, comprend sur un côté la roue de gobos. Ceux-ci sont montés sur des barillets amovibles qui peuvent s’extraire d’une simple pression du doigt, même sans le démontage du module, juste en ouvrant un capot de la tête.

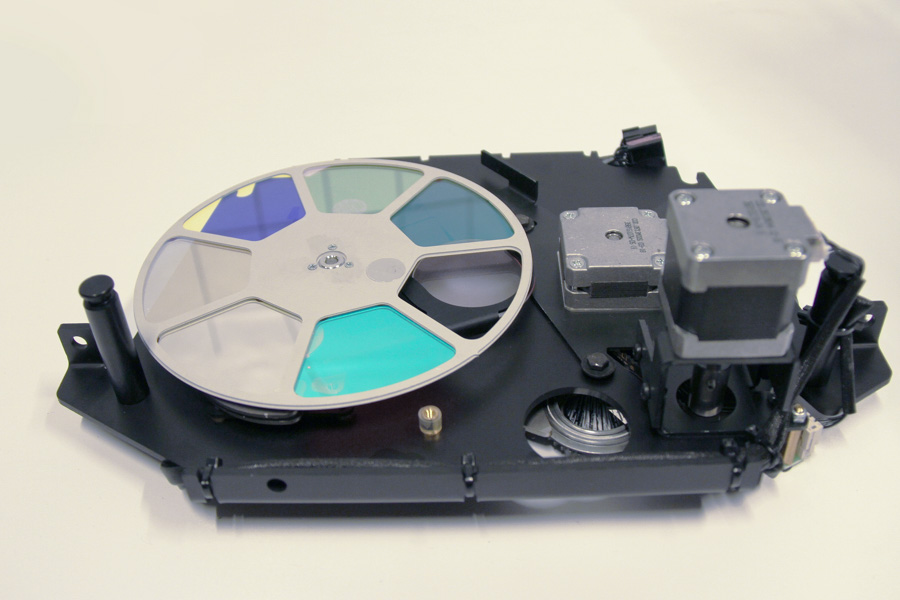

La roue de couleur avec ses larges pétales presque trapézoïdaux collés bord à bord domine tout l’arrière du module. Entre deux, se glisse le fameux filtre « soften-filter » avec sa motorisation.

Module gobo / couleur, côté couleurs

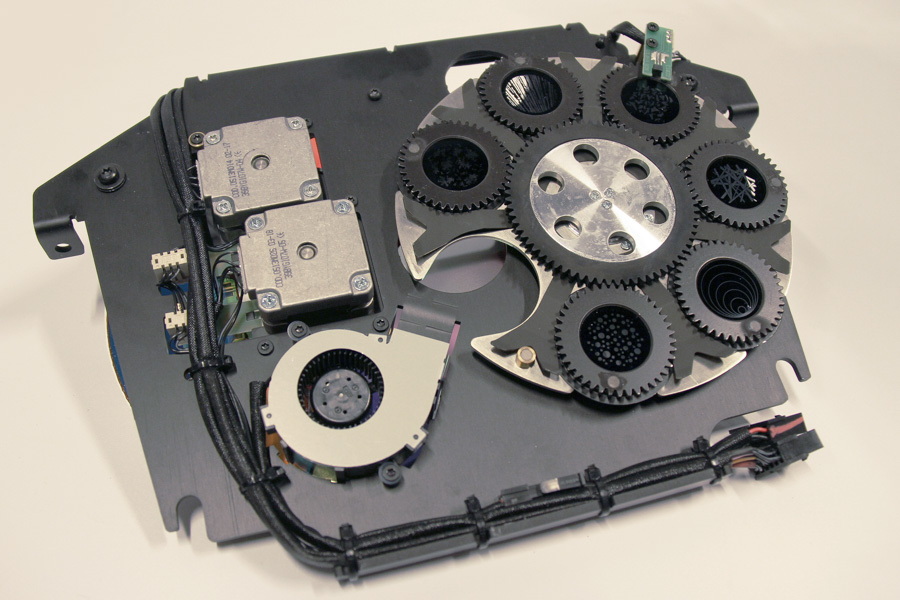

Module gobo / couleur, côté gobos.

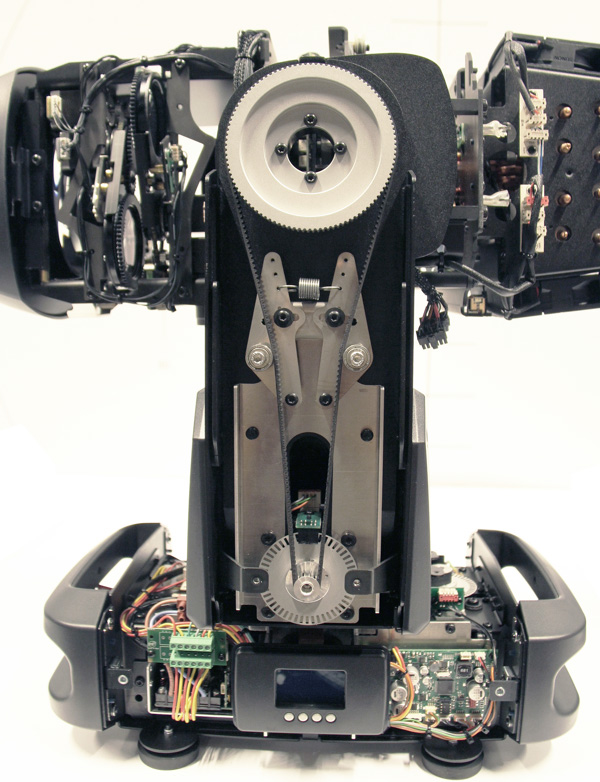

Démontage total, le bras comportant le moteur tilt et la courroie.

Les bras comportent d’un côté le passage du câblage depuis la base jusqu’à la tête, de l’autre côté la motorisation tilt avec renvoi par courroie. Cette dernière est tendue par des galets sur ressorts et le positionnement théorique est encodé par une roue crantée avec un capteur de position.
Le câblage passant de l’autre côté, il est possible de remplacer la courroie très facilement sans rien démonter. Un bon point !

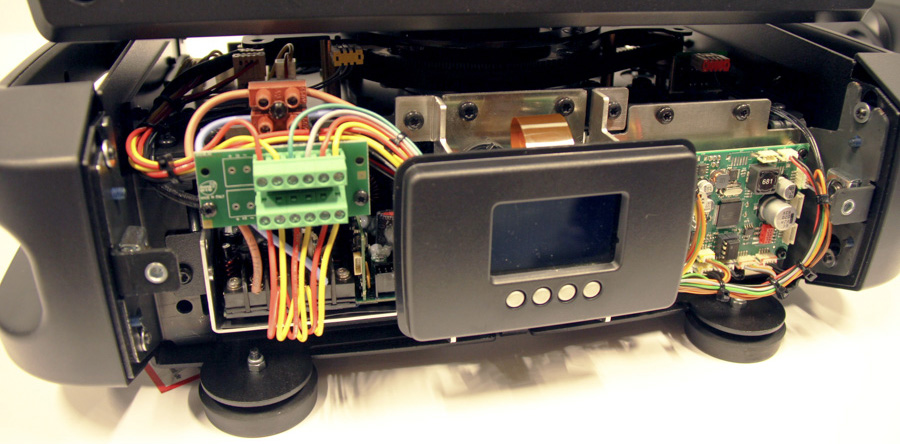

La base s’ouvre après le retrait de deux capots maintenus chacun par 5 vis, et découvre là encore un ensemble très propre regroupant l’alimentation générale, l’alimentation de puissance des leds, l’électronique de gestion DMX et au centre, la motorisation pan avec la roue crantée d’implémentation de positionnement. Tout ceci est assemblé de façon très dense.


La base et l’afficheur

Sous la base, on retrouve les 4 orifices de verrouillage des Camlock permettant de fixer les oméga pour l’accroche de la machine, une gorge pour recevoir l’élingue, et les 4 gros patins en caoutchouc assurant un bon maintien de l’appareil lorsqu’il est posé au sol.

En conclusion

Le DTS Synergy 5 Profile tire admirablement parti de sa source de lumière et traite son faisceau avec une grande qualité optique. Il montre une remarquable stabilité en cours de chauffe, moins de 3 % de derating avec ventilation et moins de 5 % en mode silence ce qui devrait interpeler les auditoriums, théâtres et plateaux TV.
Il a tout pour plaire, y compris un tarif assez compétitif, et un distributeur sérieux qui suit la marque depuis de nombreuses années. Je signalerai aussi que ce projecteur, dans la lignée des fabrications d’asservis DTS, est de construction solide et devrait se montrer extrêmement fiable à l’usage. Une machine sur laquelle on peut compter.
Tout ceci devrait permettre à cet appareil de vivre des jours heureux sur des installations, dans des parcs de prestataires car c’est un produit qui ne manque pas d’atouts et de ressources pour séduire les éclairagistes.

On aime

  • Le faisceau
  • la qualité du faisceau et de la lumière
  • Le prix

On regrette

  • l’accès délicat à certaints paramètre pour l’entretien
