Présentés en début d’année et déjà reconnus comme un nouveau standard pour les installations fixes, les amplificateurs DSP multicanaux IPX de Dynacord 4 et 8 canaux (IPX 5:4, 10:4, 20:4 et 10:8) sont commercialisés depuis fin octobre.
Intégrant la technologie de réseau audio Dante et OCA* (AES70), ces amplificateurs sont accompagnés de la version 4.0 du logiciel IRIS-Net pour la configuration du système, le contrôle et la supervision à distance, ainsi que la possibilité de créer des interfaces utilisateur graphiques personnalisées.
*OCA : « Open Control architecture » Alliance. Association pour la mise en oeuvre, en TCP/IP, d’un protocole de contrôle de médias en réseau dont Bosch Communications Systems (EV, Dynacord, Telex,…) est un des membres fondateur et qui comprend notamment Yamaha commercial audio, d&b Audiotechnik, Loud Technologies, TC group, Harman Pro Group, FocusRite, Audinate,… Fait l’objet d’une standardisation AES : AES70. (Voir le site OCA Alliance)

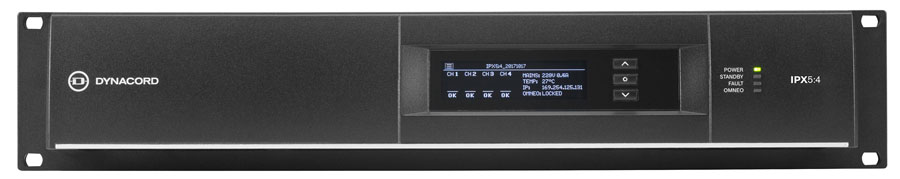

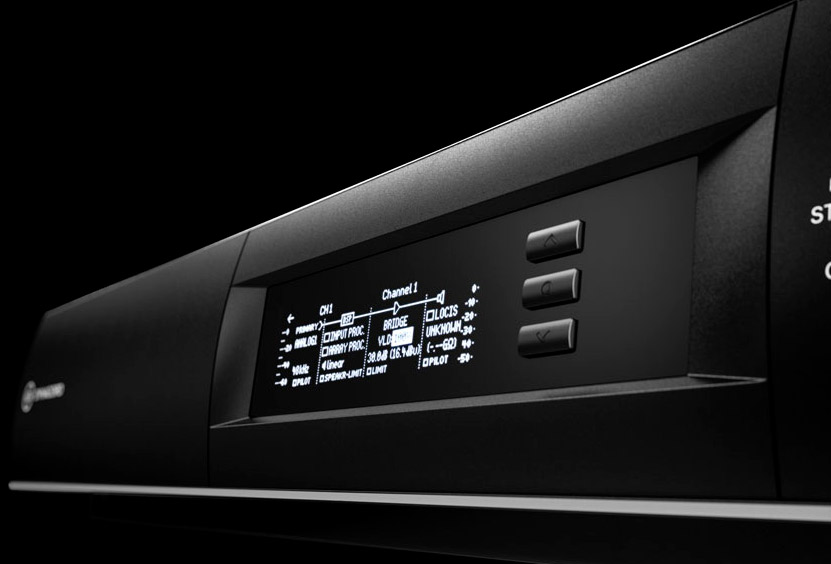

Face avant du modèle IPX 5:4 (ils sont tous identiques). Le paramétrage peut s’effectuer en local grâce aux trois touches et à l’afficheur OLED blanc.
Conçue et fabriquée en Allemagne, cette série comprend trois modèles d’amplificateurs à 4 canaux et un à 8 canaux, offrant une puissance (crête) totale de 5 kW, 10 kW et 20 kW, même sous de très faibles impédances. Ils peuvent également en « direct drive » (sans transformateur) attaquer des lignes en 70, 100, 140 et même 200 V (en mode pont, sauf pour IPX 20:4).

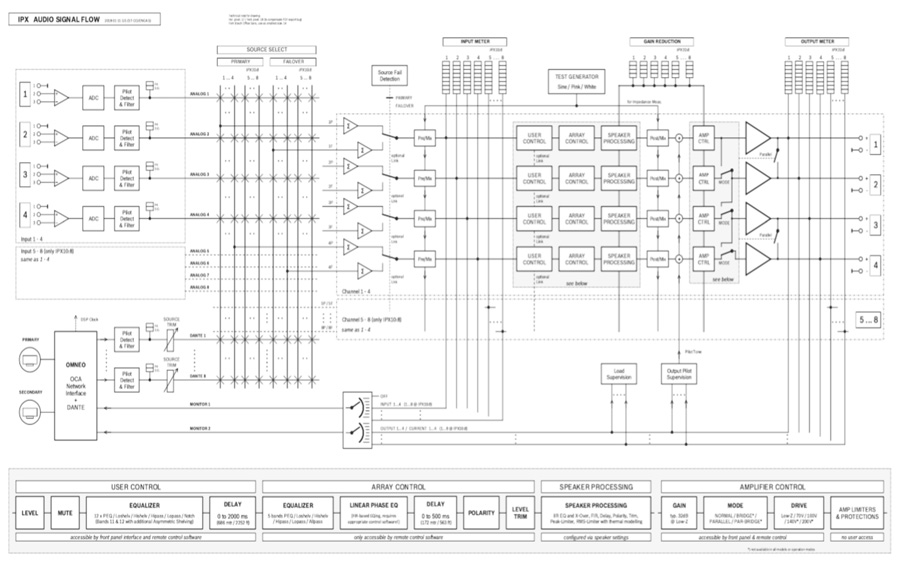

Diagramme de fonctionnement des amplificateurs IPX. A signaler qu’ils comportent un générateur de signaux 20Hz-20kHz (sinus, bruit rose et blanc) et le pilot tone de diagnostic.
Élaborés pour allier performances audio, souplesse d’intégration et fiabilité, les amplificateurs IPX couvrent un large éventail d’installations sonores exigeantes telles que salles de concert, centres d’art, théâtres et lieux de culte, ainsi que les systèmes distribués dans les stades et lieux de divertissement.
Tous les modèles intègrent huit entrées audio Dante (plus deux sorties de monitoring) en plus de leurs entrées analogiques, avec redondance réseau native et basculement automatique configurable des entrées.

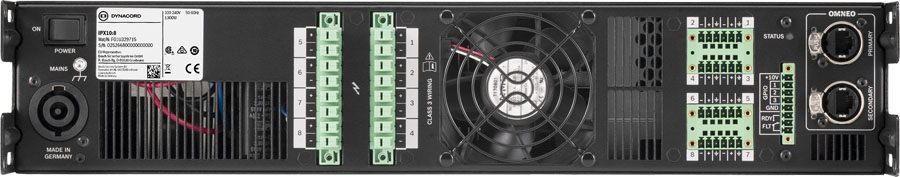

Face arrière du modèle 8 canaux IPX 10:8. A gauche, entrée secteur sur PowerCon, puis les sorties d’amplification sur EuroBlock (installation oblige), la sortie d’air chaud extraite par le ventilateur, les blocs d’entrées symétriques sur EuroBlock enfichable, les GPIO et à droite les ports réseaux (Dante+OCA) primaire et secondaire.
Le logiciel IRIS-Net 4.0 facilite la création d’interfaces graphiques entièrement personnalisables avec des privilèges d’accès utilisateur de différents niveaux, une fonctionnalité importante pour contrôler les systèmes sonores les plus complexes.
IRIS-Net est utilisé dans le monde entier dans de nombreuses installations audio pour la configuration, le contrôle à distance et la supervision de systèmes audio, à partir d’une seule interface utilisateur. En combinant des fonctions sonores et publiques en un système commun, IRIS Net prend en charge Ethernet, CobraNet, les bus CAN et USB, ainsi que OMNEO, Dante et AES70 (OCA).

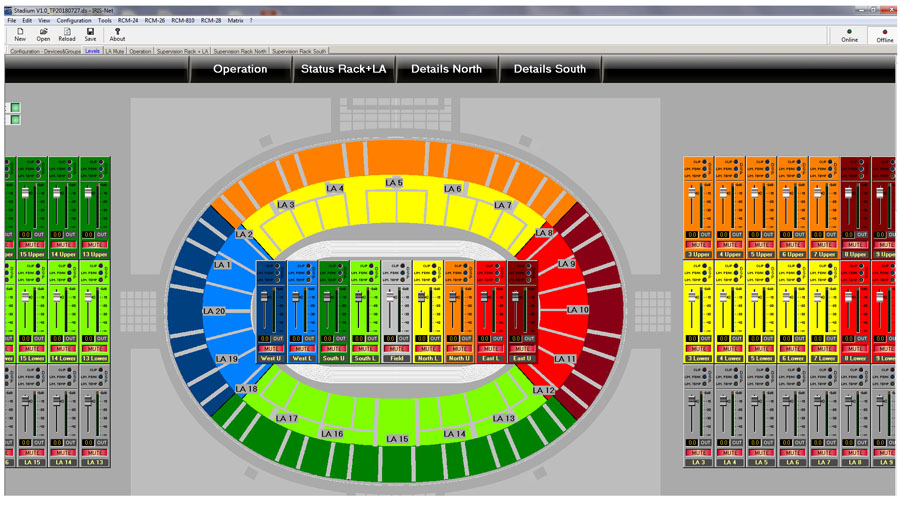

Vue d’un écran IRIS-Net de contrôle d’une installation de stade.

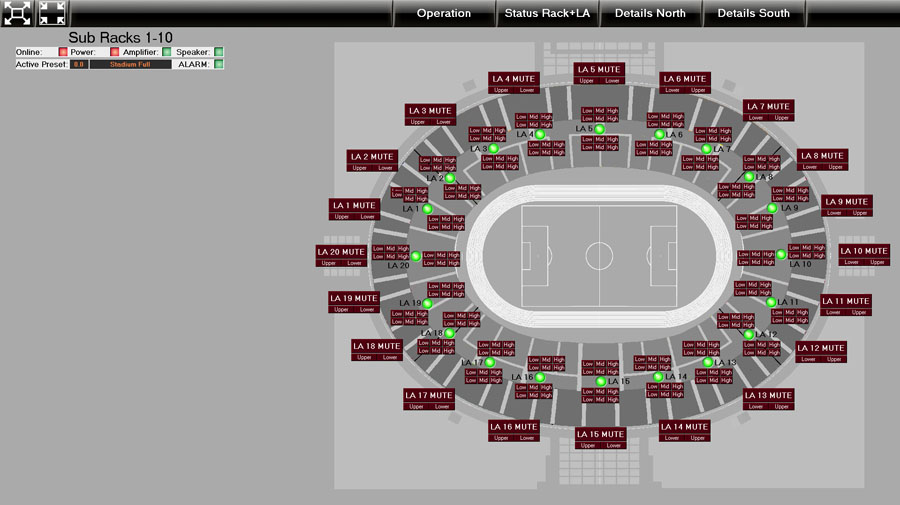

IRIS-Net, groupement des amplis contrôlés par zone dans un stade.
Parmi les fonctionnalités très intéressantes de cette série, citons l’intégration d’un PFC contrôlé en numérique en tête de l’alimentation à découpage, celle-ci adaptant la tension des rails d’alimentation des modules d’amplification classe D à fréquence fixe en fonction du niveau de signal (technologie ECO Rail, d’autres appellent cela Smart Rail), le tout permettant de limiter au maximum les pertes d’énergie. Un système de limitation de courant sophistiqué permet de contrôler sereinement des charges de toute impédance même très basse.

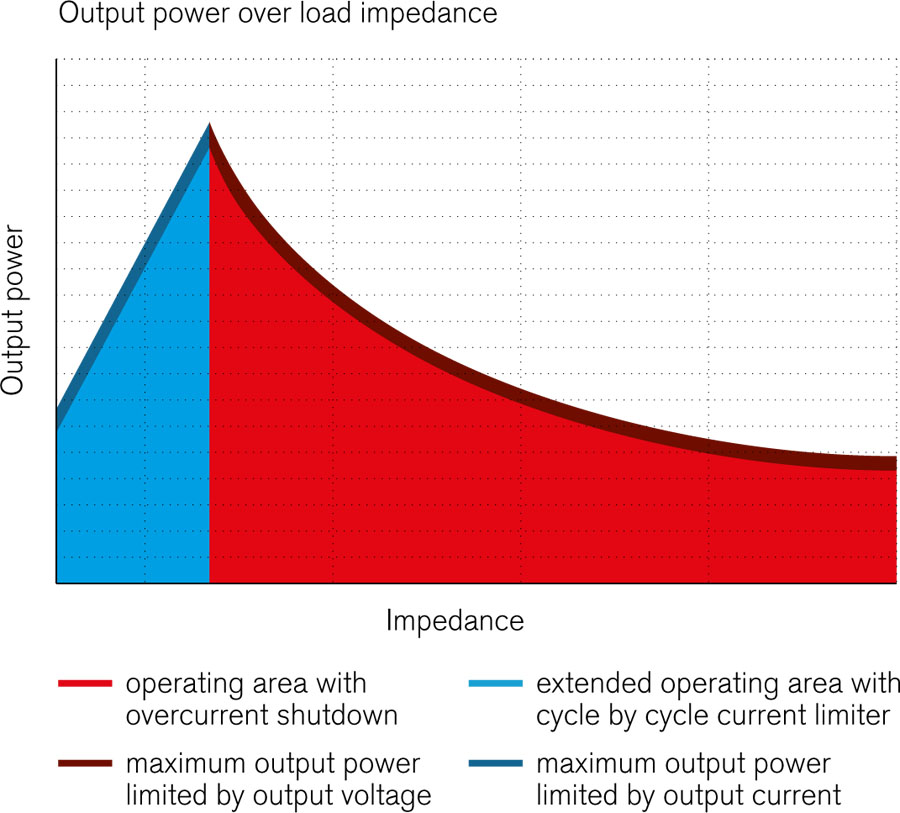

Vue du fonctionnement des limiteurs, puissance max selon l’impédance.
Coté traitement de signal, la plateforme DSP embarquée (40 bits virgule flottante, 48/96 kHz) autorise des filtrages type FIR à 1025 cellules (notamment brickwall) mais également tous les types de filtrage communément utilisés et des pentes sur les filtres de raccordement jusqu’à 48 dB/oct (Bessel, Butterworth et Linkwitz-Riley) ainsi que des délais ajustables à différents niveaux (jusqu’à 2000 ms). Le retard de traitement (et conversion) n’est que de 0,7 ms entre entrée analogique et sortie.
Enfin les performances audio ne sont pas en reste avec une THD < 0,05 % à Pmax/2 (-3 dB), moins de 0,05 % d’IMD (SMPTE) dans les mêmes conditions, un plancher de bruit en sortie inférieur à -73 dBu (pondération A) qui conduit, selon les modèles et l’excursion de tension max (210 V crête ! pour le 20:4), à une dynamique de 115 dB ou 118 dB (A) sur les entrées numériques (3 dB de moins en analogique). Le mode veille induit une consommation secteur de moins de 15 W.
Et ajoutons que les sorties des amplificateurs peuvent être pontées deux à deux (doublement de la tension), mises en parallèle (doublement du courant max), voire pour tous les modèles hormis le 20:4, pontées et parallélisées (4 canaux), ce qui multiplie par 4 la puissance max disponible sous 4 ohms. L’IPX 20:4, quant à lui, délivre 4 x 5 kW sous 4 ohms et en mode parallèle (2 canaux) fournit jusqu’à 2 x 10 kW sous 2 ohms.
Plus d’informations sur les IPX avec le site Dynacord et sur le site EVI Audio
Texte Claude Ducros
