Sur le créneau particulièrement dynamique des petits projecteurs spot à couteaux motorisés destinés aux salles de petite ou moyenne jauge, Chauvet rend à son tour sa copie. Nous avons testé le Maverick Force en version « S Profile ».
Notre petit Force S Profile semble tout à fait à l’aise avec des caractéristiques de « petite qui a tout d’une grande » : poids plume de 24 kg, 63 cm de haut (tout déplié) et module de leds blanches de 350 W pour envisager de jolies scènes.
Et ce projecteur n’est pas en reste en termes d’effets : zoom, focus, deux roues de gobos, trichromie, roue de couleurs, frost, prisme, et module découpe. What else ? !
La machine se pilote en DMX via 31 ou 47 canaux (2 modes de contrôle), et peut aussi être connectée en DMX-RDM, Art-Net, sACN, W-DMX.
[private]
Les Mesures

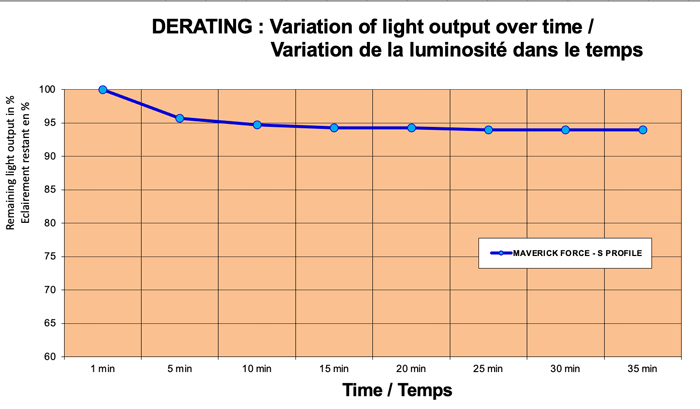

Derating
Classiquement, nous démarrons par le derating pour le mode de refroidissement standard, machine allumée à pleine puissance, en mesurant l’éclairement au centre toutes les 5 minutes.
La lumière se stabilise en 10 minutes avec une faible atténuation de 6 % qui témoigne d’une bonne gestion de la température du circuit de leds. Nous mesurons au spectromètre, pour le blanc natif des leds, une température de couleur de 6900 K et un IRC Ra de 70 (qui passera à 91 grâce à un filtre rehausseur en laissant quelques lux au passage).
Plus petit net

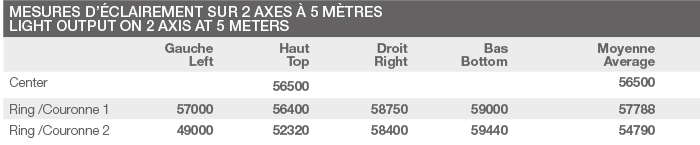

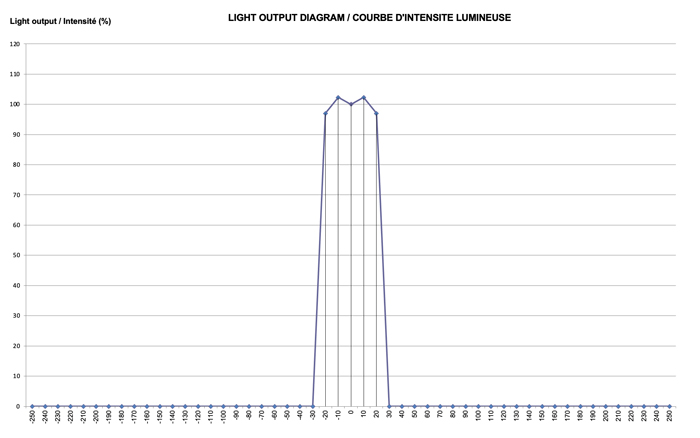

Au plus petit net, après derating, nous mesurons à 5 mètres un éclairement au centre de 56 000 lux (60 150 lux à froid) : ça pique ! L’angle du faisceau descend à 5,2° et le flux atteint 10 960 lumens (11 670 lm à froid). La courbe d’intensité lumineuse présente un léger creux au centre qui se révèle invisible à l’œil.
Faisceau 20°

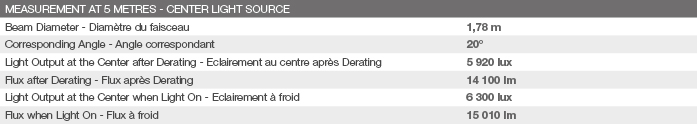

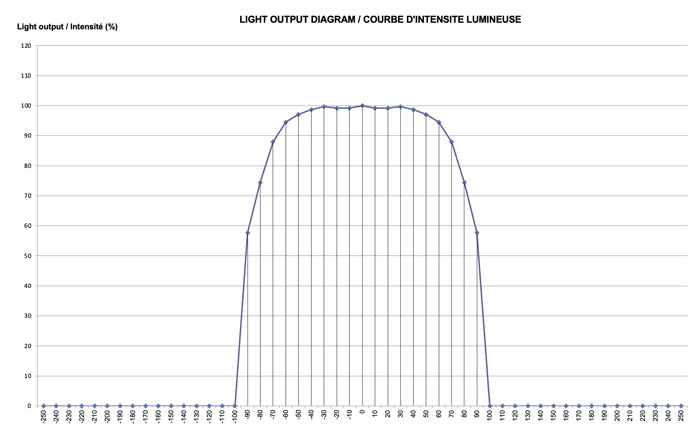

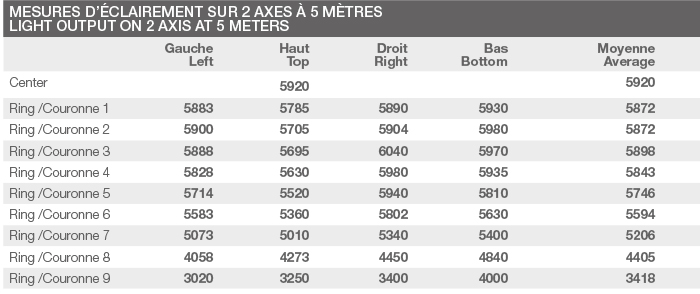

Le flux monte, à 14 100 lumens (15 000 à froid) ! La courbe d’intensité lumineuse est quasiment plate et belle.

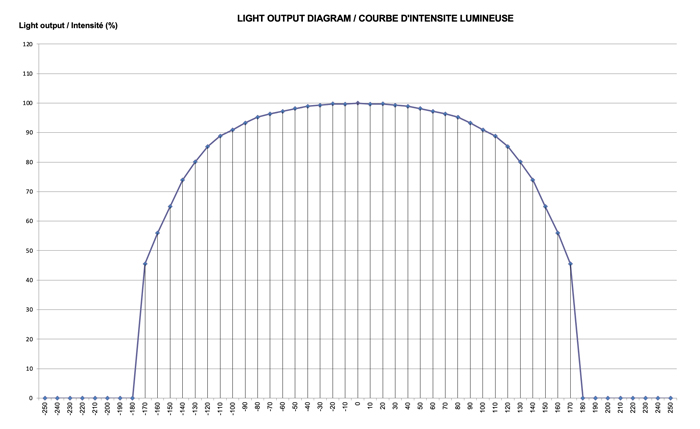

Faisceau large

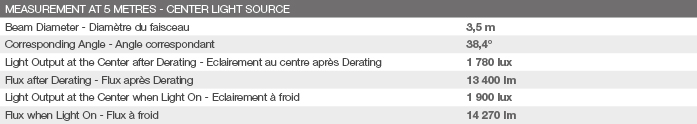

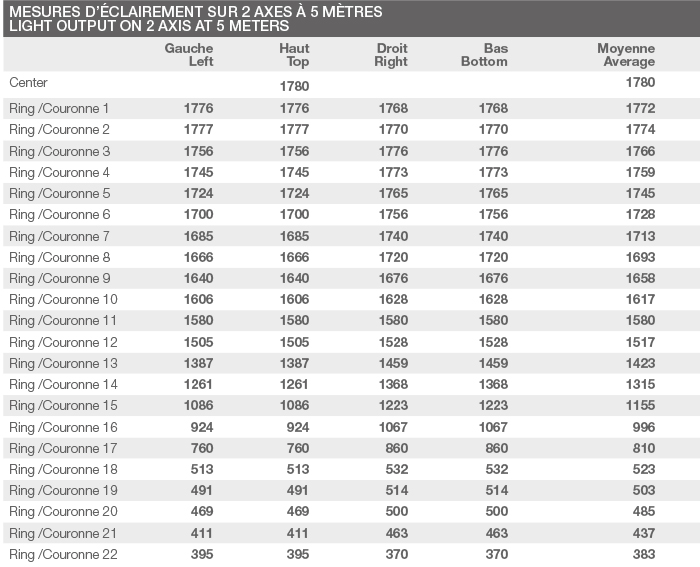

Avec 13 400 lm après derating (14 270 lm à froid) le flux reste quasiment constant jusqu’au plus grand net. La courbe est aussi très belle, plate et régulière
Check !

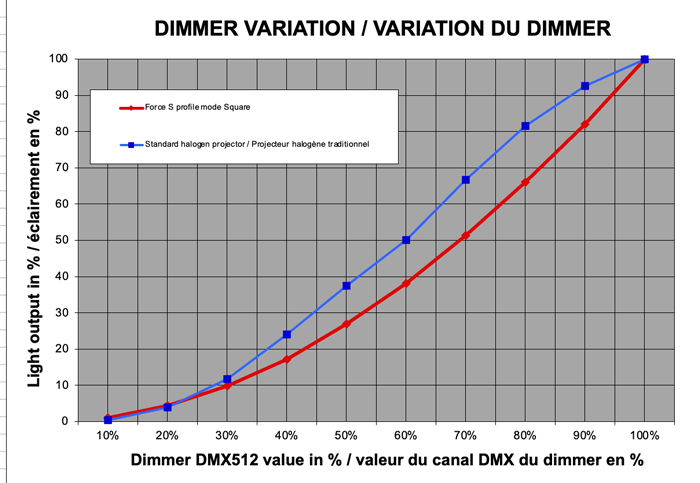

Le dimmer est soumis à différentes courbes qui permettent d’envisager la plus grande finesse de travail. La courbe se configure dans le menu avant de lever les ponts en étant sûr d’avoir bien vérifié toutes les machines !

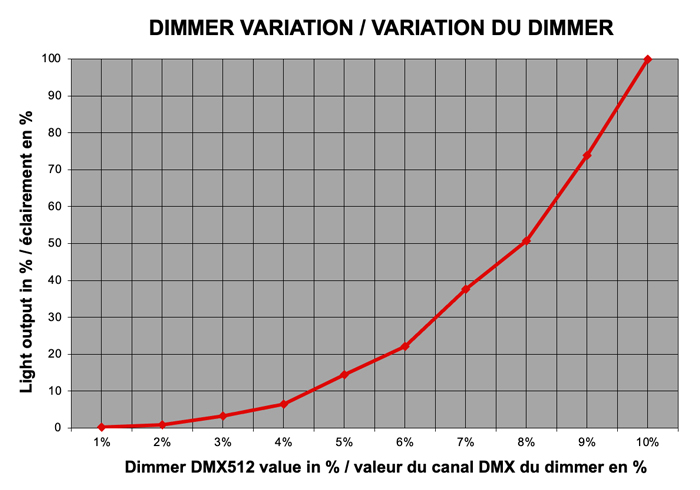

Courbe de dimmer de 0 à 10 % en mode Square Low.Courbe de dimmer de 0 à 100 % en mode Square Low.
Le faisceau dispose donc d’un zoom. Au plus petit net, nous mesurons environ 5,2°. Au plus large (net, toujours) on arrive à presque 40°. Alors ce n’est pas le zoom qui ouvre le plus au monde mais c’est tout de même très bien pour une machine compacte.
Le zoom
Le net est possible sur à peu près toutes les valeurs de zoom et sur une distance de projection assez courte. Le strobe s‘attache une fonction particulière, nommée « Virtual strobe » qui agite les différents secteurs de leds pour créer une animation scintillante dans le faisceau. Pourquoi pas ! Une trichromie CMY associée à une roue de couleurs permet d’envisager la plupart des teintes, et éventuellement avec de très beaux fondus. Sans CTO progressif, il faudra produire les correcteurs chauds avec la trichromie. En mode étendu (47 canaux), un canal permet d’émuler le CTO. C’est plutôt efficace.

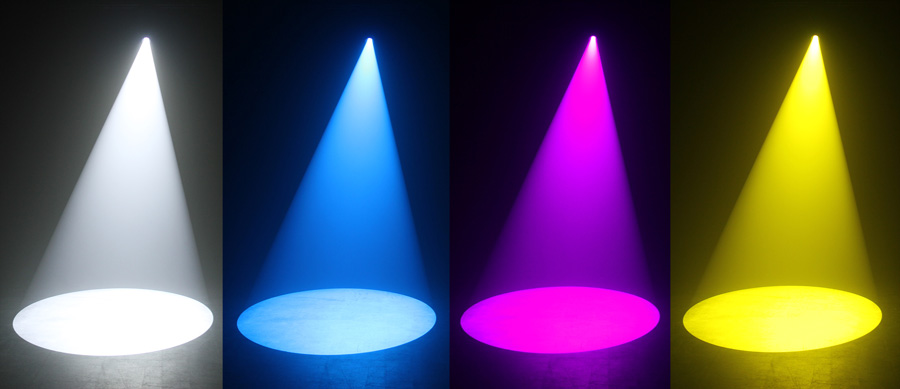

La trichromie en mode full CMY.Teintes obtenues avec la trichromie.

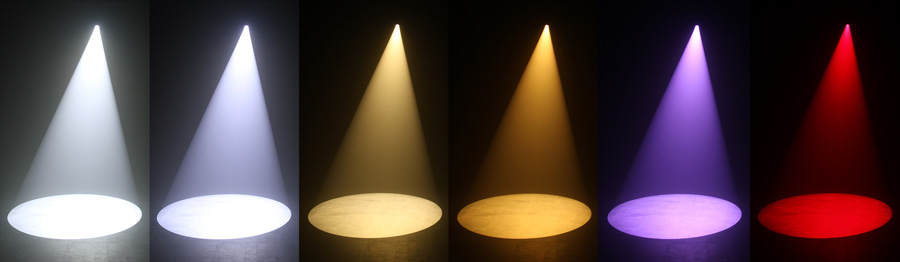

La roue de couleurs complémentaires offre 5 teintes pleines et saturées, ainsi qu’un filtre CRI (passant donc l’IRC de 70 à 91).
Teintes de la roue de couleurs.
Un dernier filtre, il s’agit d’un léger CTB, est engagé automatiquement dans le faisceau en présence d’un gobo pour corriger le « yellow shift » généré par la réflexion parasite due au traitement de surface des leds et éviter qu’une teinte jaunâtre ne vienne remplacer le blanc du faisceau. La température de couleur de 6900 K en natif passe alors à 7100 K avec ce filtre. C’est clean. Cette fonction est débrayable au besoin via le canal DMX « control ».
La roue de couleurs peut jouer en demi-couleurs en fonction de la façon dont on l’introduit dans le faisceau mais elle ne sera pas focalisable pour des effets bicolores avec un tranché net. Pour ce qui est de la trichromie, elle fonctionne très bien et permettra d’obtenir toutes les teintes souhaitées à l’exception d’un « congo-blue » très profond, (comme sur toutes les machines à leds…). Même le rouge est convaincant. Et si vous êtes un ayatollah du rouge, il y en a un ultra-profond sur la roue de couleurs…
Le Force-S Profile propose deux roues de gobos. La première comporte neuf gobos fixes interchangeables en métal.
La roue de gobos fixes.La roue de gobos tournants.
La deuxième porte sept gobos tournants et indexables en verre, là aussi interchangeables of course. Le design des gobos est plutôt original. On peut juste regretter que les associations de gobos fixes et tournants n’aient pas été davantage étudiées pour travailler en couple. Certains mélanges entre les deux roues peuvent donner des effets sympas, mais beaucoup n’apportent rien dans le faisceau.
Couteaux

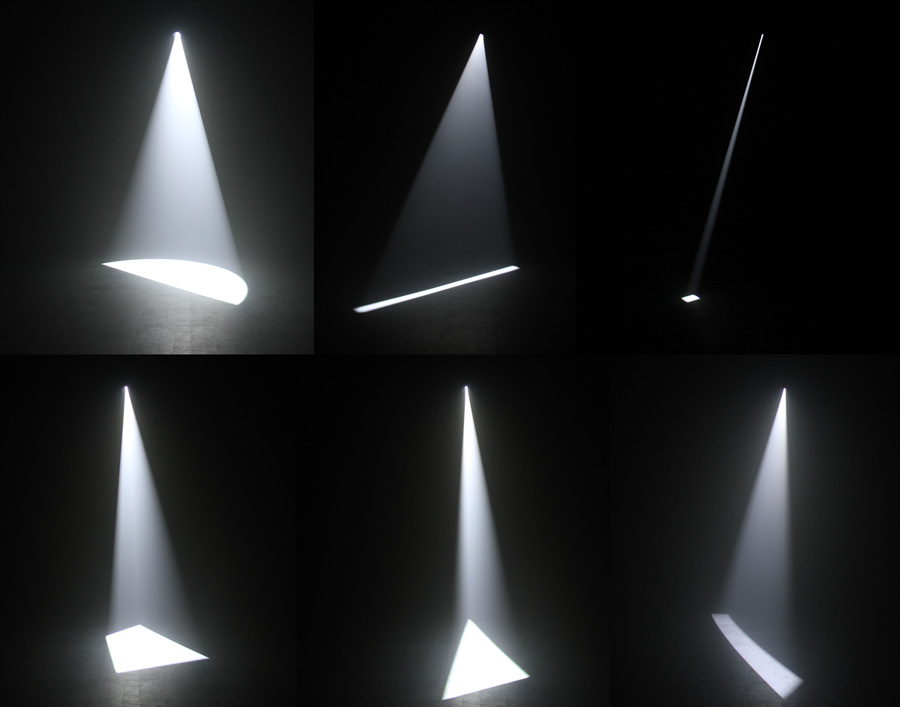

Le module de couteaux permet de sculpter le faisceau avec quatre lames disposées sur quatre plans différents. Ça veut dire qu’il y aura toujours un compromis à faire sur la netteté de l’ensemble. Par contre, chaque lame, totalement indépendante, offrira de grosses libertés de positionnement.
Les couteaux.L’iris serré.
L’ensemble de la frame peut s’orienter sur 120°, ± 60° pour choisir vos axes à volonté. Le fonctionnement de la découpe est fin et précis. On peut tout à fait travailler des effets visuels projetés ou volumétriques avec.
L’iris vient compléter le modelage du faisceau. Associé au zoom serré, il génère des faisceaux très fins, pointus même, et on apprécie ses effets de « pulse ».
Un prisme à quatre facettes, tout à fait splendide, étale le faisceau remarquablement et sa qualité optique offre une projection assez parfaite sur l’ensemble de l’image démultipliée. C’est indéniablement un des points forts des effets de cet appareil. De plus, il peut être utilisé sur toute la course du zoom. Il est bien sûr tournant dans les deux sens, et indexable.
Le prisme.
Le Force-S Profile dispose d’un frost progressif. Malheureusement la progressivité n’est pas absolument parfaite (et ce n’est pas si rare que ça hélas…). Tant qu’il n’a pas atteint la totalité de sa course, il génère simplement un halo autour de l’image restant nette. On perçoit aussi nettement son introduction dans le faisceau.
Le frost.
Question mouvement, la Lyre est dynamique, rapide et nerveuse. En même temps, ses mouvements lents sont extrêmement fluides et limpides. Un excellent point.
Effets variés avec gobos, couleurs et prisme.
Pour résumer un peu le chapitre de « l’utilisation », la lumière est belle et l’appareil a des effets sympas. On peut signaler un zoom qui n’est pas totalement rectiligne par rapport au faisceau. On a clairement trois centres différents si on joue serré, 20°, ou large, et on observe certaines déformations optiques, notamment avec l’utilisation de la découpe, en ouverture large, dont les lames droites peuvent générer des projections assez sensiblement courbes… Tout ceci vient vraisemblablement de l’optimisation qui a été faite pour conserver une machine extrêmement compacte et relativement économique, proposant un nombre d’effets assez incroyable. Dans la globalité le bilan à l’usage est vraiment positif.
Vidéo de présentation
Menu et configuration

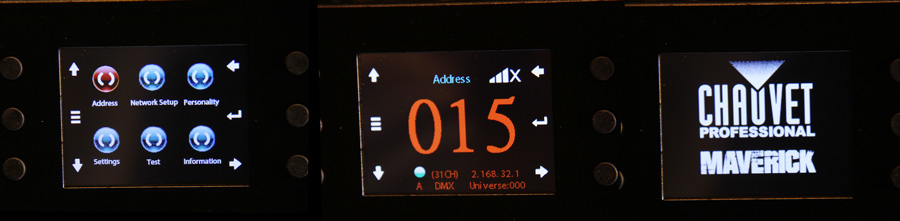

L’accès au paramétrage de l’appareil se fait par un menu avec écran couleur tactile. Six boutons permettent tout de même de circuler dans le menu en cas de défaillance du tactile. Une sécurité appréciable. Le menu est clair, intuitif, et simple à appréhender.
On y retrouve les menus d’adressage, de configuration réseau, W-DMX, les configurations des personnalités de l’appareil, des courbes de dimmer, le test manuel, les modes de ventilation, etc. On peut aussi sélectionner certaines options comme la vitesse de balayage de l’alimentation des leds (réglable sur 5 plages différentes, de 600 à 15 000 Hz) ce qui permet d’éviter certains effets scintillement de l’image d’une captation.
L’afficheur.
Il est possible d’avoir accès au menu lorsque l’appareil n’est pas sous tension secteur grâce à une batterie interne.
Construction de l’appareil
Le Force-S Profile se démonte très facilement à l’aide d’un tournevis cruciforme. Toutes les vis de la machine sont de ce type et aucun autre outil ne sera nécessaire. Les carters de plastique sont dans une matière nouvelle plus lisse comparée au plastique rugueux recouvert d’une surface un peu caoutchouteuse d’autres machines de la marque. Il vieillira probablement mieux dans le temps et accusera moins les marques à l’usage.
L’assemblage des capots est simple et précis. Pas besoin de faire preuve d’astuce de sioux pour assembler les carters, pas de joints caoutchouc, ça s’assemble nickel.
La base se démonte en retirant quelques vis qui tiennent deux demi-capots venant entourer le carter de l’appareil. Les capots comportent les larges poignées de transport. Elle abrite l’électronique DMX et les alimentations : une de puissance des leds, et l’autre pour la motorisation.

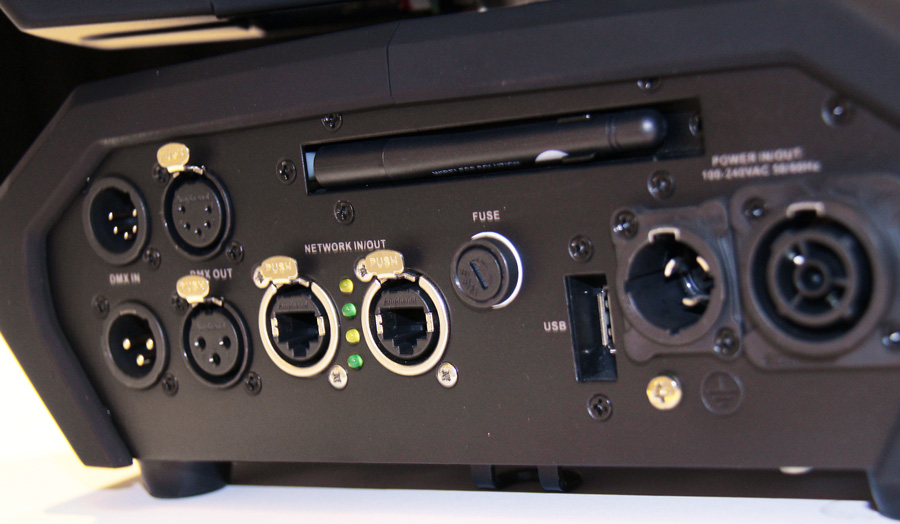

Panneau de connecteurs.
Le panneau de connecteurs comporte une True-1 doublée pour linker plusieurs machines des embases DMX in et Out en XLR5 doublées en XLR3 (pour satisfaire les DJs des années 90), deux ports RJ45 pour la connexion réseau, un USB pour la mise à jour du software, et l’antenne de réception DMX sans fil. Sous la base on trouve les camlock pour l’accroche des deux oméga et la fixation de l’élingue.
Les deux capots de tête sont fixés par de grosses vis cruciformes imperdables, et sont retenus en sécurité chacun par une petite élingue. Celle-ci est connectée à l’aide d’un petit crochet sur lequel vient coulisser un petit manchon de silicone. C’est très pratique car ça permet d’éviter aussi des petits « bling-bling » en fonctionnement.

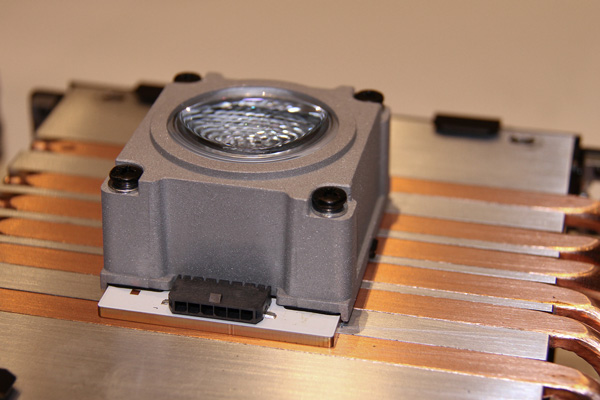

Le module de leds enfermé dans son cocon.
A l’intérieur de la tête, deux parties se démontent. Il s’agit, d’une part, de tout l’arrière de l’appareil comprenant la source, mais aussi le module d’effets équipé des couleurs et des gobos, et d’autre part, du module découpe totalement indépendant. Le reste (focus / zoom / prisme / frost) demeure dans la carcasse de la machine sur la partie avant.
Le module source à proprement parler, est constitué du circuit de leds associé à un cube qui supporte les optiques de parallélisation des faisceaux et le condenseur. Le circuit est fixé directement sur le radiateur traversé par des caloducs. Derrière un seul gros ventilateur assure la gestion du flux d’air pour le refroidissement des sources.

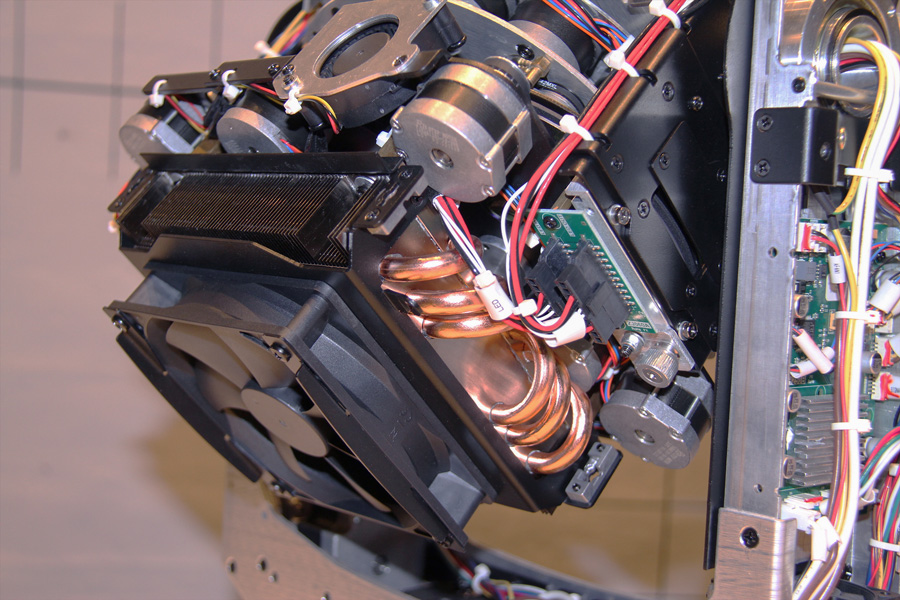

La boîte à lumière avec ses caloducs et son unique ventilateur.
Une fois désolidarisé de la boîte à lumière, sur le module Gobos / couleurs, on peut déjà voir la trichromie. Elle est constituée de disques rotatifs à trame variable qui assurent la progressivité d’entrée des teintes dans le faisceau.
Ce système a fait ses preuves mais est souvent un peu moins rapide qu’un système à drapeaux. Ceci dit, lors des essais, je n’ai constaté aucune lenteur de changements de couleur.

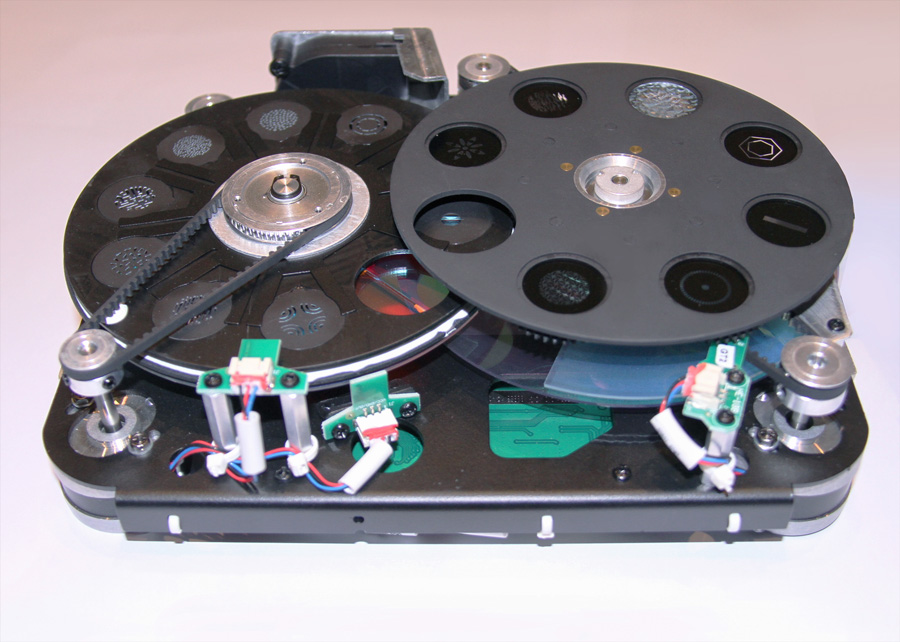

Le module couleurs / gobos.
Viennent ensuite la roue de couleurs complémentaires et les deux roues de gobos. Un petit ventilateur assure le refroidissement de toute la verrerie. On peut voir que globalement, le chemin optique est assez étroit : moins de 2 cm de diamètre un peu partout. Ça fait partie des choix techniques qui ont été envisagés lors de la conception de cet appareil. Le passage de la lumière dans un gobo se fait sur un diamètre d’image de 17 mm.

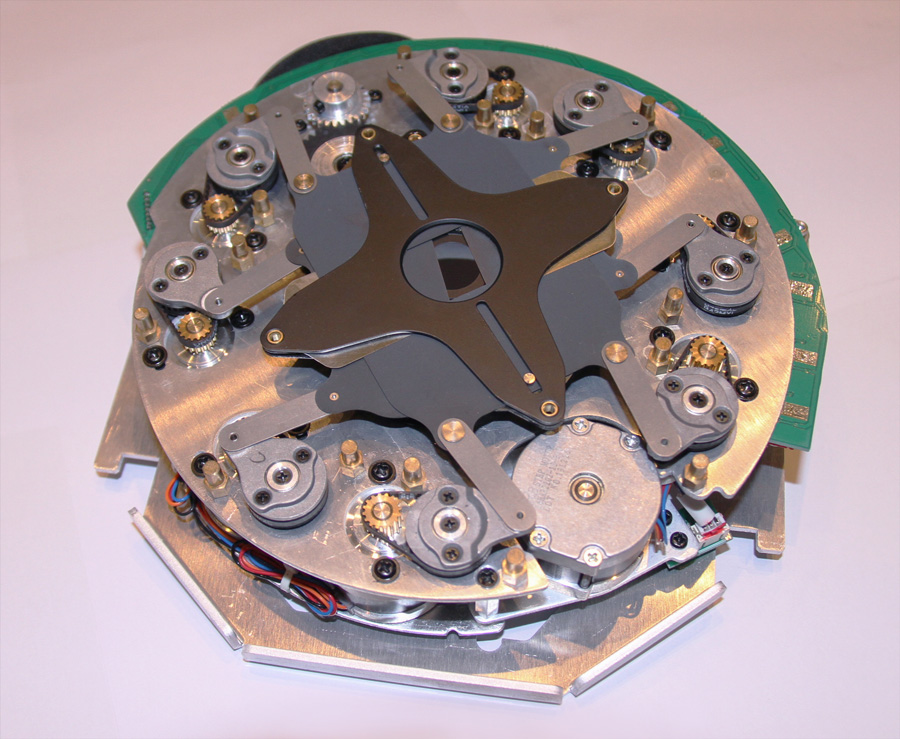

Le module couteaux.
Le module découpe comporte aussi l’iris. Un module assez classique, de fabrication logique et rationnelle.

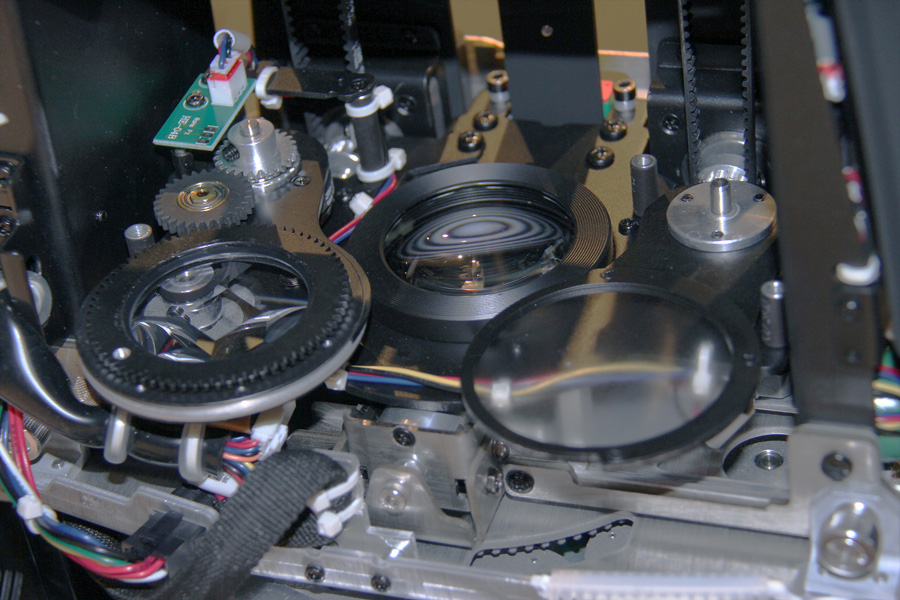

La partie avant est constituée de deux chariots, l’un comportant le focus, et l’autre, le zoom. Sur l’un des deux, se trouvent les potences motorisées qui permettent l’introduction du prisme et du frost dans le faisceau.
Les chariots focus / zoom et les potences frost et prisme.
En bout de chaîne, la lentille de sortie, large d’une petite douzaine de centimètres, prolongée par une couronne qui enlève quelques « bavures » éventuelles du faisceau à certaines ouvertures de zoom.
Ses petits bras musclés

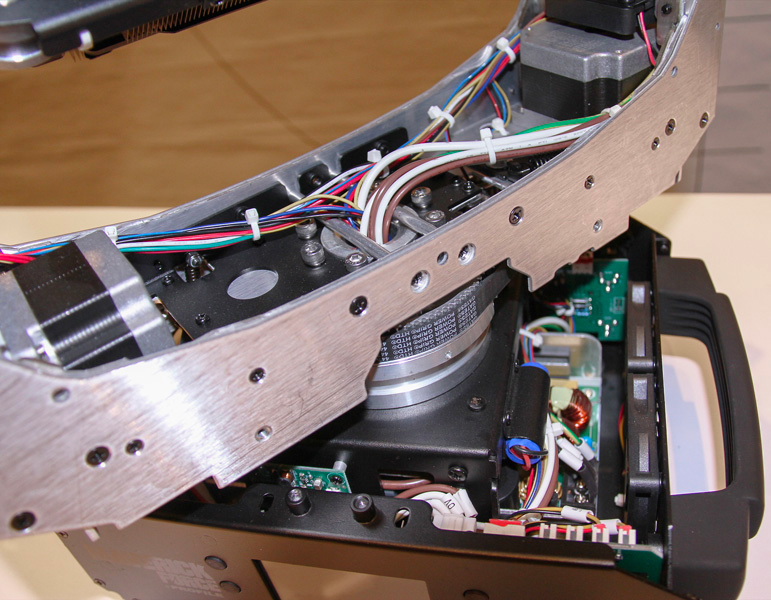

Pour le transport ou la maintenance, les verrous de blocage sont situés classiquement sur un bras pour le tilt et sous la lyre pour le pan. Les carters latéraux sur les bras de la lyre se démontent en retirant quatre vis par côté. De chaque côté un passage de câbles dans l’axe. La courroie tilt prend place d’un côté, tandis que de l’autre, une carte électronique gère l’alimentation des drivers. L’accès à la partie basse de la lyre se fait en retirant encore 2 demi-carters qui viennent couvrir la motorisation pan ainsi que la courroie qui anime l’axe central.
On a fait le tour !
Le MAVERICK FORCE S Profile est une jolie machine qui offre aux prestataires ou salles de spectacles une machine compacte et de puissance adaptée aux lieux plus petits ou à un éclairage de proximité. Il a souvent été frustrant de devoir, soit utiliser des machines beaucoup trop puissantes, soit utiliser des machines sous-équipées pour travailler sur des terrains de taille parfois réduite. Même si quelques compromis optiques sont faits, Chauvet propose ici une machine dotée des effets et fonctions des plus grosses lyres du marché, qui permet d’élargir le champ des possibles en matière de créativité et de travail de la lumière pour tous. La FORCE est avec nous !
J’aime :
Le format compact
La lumière
Leds couleurs
Je regrette :
Certains compromis optiques
Le kit de gobos mal optimisé pour les mélanges d’effets
