Le « Léo Fresnel » est un projecteur comme son nom l’indique, équipé d’une lentille Fresnel, dont la source LED multiteintes offre au monde de l’événementiel et du Broadcast un produit tout à fait unique. Il s’agit donc d’un appareil dont les fonctions et accessoires permettent de l’envisager comme un vrai « couteau Suisse » dans toute application où on aura besoin d’une source de lumière émanant d’un projecteur de type Fresnel et plus encore.
Il joue de surcroît la carte de l’autonomie car il est équipé de batteries et se met en œuvre absolument partout, dans toutes les conditions grâce à son classement IP55. Si on ajoute à ça que hyperconnecté, il offre pléthore de possibilités de contrôle, on imagine sans mal que ça promet de belles choses pour des utilisateurs exigeants. Décortiquons tout ça dans le studio de La BS !
Une présentation vidéo en entrée
[private]
Physiquement…
L’appareil est d’un design singulier, on sort des standards du Fresnel. Et pour cause, ce Léo ne cherche pas trop à évoluer dans le domaine de la scène. Il est bien plus qu’un simple projecteur parmi d’autres, sur un pont ou une perche de théâtre… Son usage concerne essentiellement le monde de la photo, du cinéma, de la télévision, de la captation, bref, ce qu’on appelle globalement « le Broadcast ».
LeoFresnel dans sa valise de transport, avec ses accessoires.
Tout son environnement correspond assez fortement à ce monde professionnel, à commencer par son conditionnement. Il nous est présenté dans sa valise pleine de malice (en option), une Pélicase avec trolley déployable dans laquelle il est logé délicatement dans sa mousse, entouré de ses différents accessoires.
Le Léo Fresnel, joli bébé de 14 kg, classé IP55 pour sa protection aux intempéries, est livré avec sa lentille Fresnel bien sûr, mais aussi avec sa lyre de fixation, ses accessoires de serrage de lyre, une poignée de prise en main, un ensemble de volets coupe flux, un petit cercle métallique (« Rabbit Rounder ») permettant d’y adapter des accessoires, et un embout pour perches Avenger type TVMP, le standard en studio.
Un projecteur autonome
Au niveau électrique, il dispose d’une autonomie de 2 heures sur ses batteries internes, en mode « max » c’est-à-dire allumé à fond, avec la plupart des couleurs envoyées aux alentours de full. Si on utilise l’appareil à moindre puissance, ou simplement une partie des couleurs, ça peut bien évidemment être plus long. L’engin se raccorde évidemment aussi au secteur par un simple cordon powerCON. C’est aussi comme ça que l’on recharge sa batterie interne. Notre appareil peut aussi recevoir des batteries externes compatibles V-mount ou Gold-mount (ce qu’on utilise pour les caméras et autres périphériques de tournages), il suffira de se procurer les accessoires de fixation de ces batteries (en option) pour venir l’installer sur les bras de la lyre. L’échange des batteries assure du coup un éclairage en continu autant que nécessaire.
Fabrication et ergonomie
La fabrication est très soignée. Les moulages de coques sont magnifiques, et les éléments ajourés permettent d’apprécier le niveau de finition qui a été envisagé autour de la construction de ce projecteur. On est dans du très beau.
Rail aéro pour fixation de la poignée.
Des rails type « aéro » parcourent l’appareil sur ses côtés mais aussi sur le dessus, et c’est là que l’on viendra y attacher les différents accessoires de fixation ou de transport. Les côtés recevront la lyre d’accroche ou de suspension, le dessus recevra une poignée qui permettra de porter le Léo à la main et de le manipuler facilement.
Grâce à de larges pieds dépassants de la carcasse on le pose simplement où bon nous semble. Sur le dessus de l’appareil, deux anneaux de métal assurent l’élingage éventuel. Les serrages sont extrêmement précis et francs, chaque molette a des crans très fins permettant de bloquer absolument le projecteur dans n’importe quelle position de façon fiable. Une fois verrouillé, ça ne bouge plus.
La partie électronique.
A l’avant, la lentille Fresnel est entourée de 4 pattes servant de port pour recevoir les différents accessoires qui viendront compléter la source si besoin. La patte supérieure est mobile et verrouillable pour le maintien des accessoires bien bloqués en place.
Au centre du projecteur, cachée derrière des grilles, la source Led et son système de refroidissement. Le système utilise un gros ensemble de radiateurs et une petite ventilation forcée. Il existe 4 modes de ventilation, slow permet un silence quasi absolu, le second, auto, va réguler lui-même le niveau de ventilation de l’appareil, medium et fast vont permettre de forcer un niveau voulu.
Panneau arrière avec les connecteurs et le menu.
A l’arrière du Léo Fresnel, le panneau comporte un interrupteur, le câblage d’alim avec une entrée et sortie powerCON, mais aussi une liaison pour batterie externe en XLR3, et les liaisons DMX filaires in et out en XLR5. Le menu est entouré de 4 boutons de contrôle du menu, et des accès aux commandes locales.
Pour la mise en route immédiate du Léo Fresnel, des fonctions directes sont disponibles, que ça soit pour un accès immédiat à la lumière, ou aux couleurs. Il faudra ensuite choisir le niveau de dimmer souhaité avec un fader tactile (« touch slider ») situé juste à côté. Les boutons sont tous intégrés au revêtement de la face arrière, et les connecteurs sont équipés de capots en caoutchouc pour assurer l’étanchéité du classement IP55.
Lumière
Le Léo Fresnel dispose d’un moteur LED de 350 Watts limité à 250 W. Il s’agit de la source « Titan LED Engine », composée de leds de 5 teintes différentes (RGBMA, correspondant à Red, Green, Blue, Mint, et Amber), dont la somme est censée correspondre à un bon projecteur trad de 1000 Watts. Visuellement, c’est effectivement assez proche. Après, la comparaison avec le trad s’arrête là… Déjà, on a de la couleur… Le mélange est parfait et on peut obtenir toutes les teintes souhaitées.
L’équilibre de ces 5 couleurs est exemplaire et offre notamment des blancs de toutes nuances absolument magnifiques. L’IRC est lui aussi au rendez-vous puisque nous avons relevé des mesures d’IRC RA entre 96 et 98 suivant les températures de couleurs voulues. Top de chez top.
Derating
Le derating du Léo est très faible. Il est stable très vite et trouve sa lumière « de croisière » aux alentours des 98 % en 5 minutes, ce qui est exceptionnel. Sa très faible émission de bruit et l’excellente gestion de la ventilation de l’appareil lui assurent une discrétion utile dans son domaine d’application.
Faisceau serré
Côté zoom, l’appareil est annoncé avec un faisceau réglable entre 15° et 60°. Il est toujours délicat de déterminer l’angle d’un faisceau Fresnel, celui-ci ayant des bords flous, mais on peut considérer qu’une mesure à i/2 (intensité au centre divisée par 2) nous donne un angle au plus serré de 14,4° et à i/10 nous obtenons une plage de 25°. L’éclairement au centre est de 2 600 lux après derating (2 640 lux à froid) et le flux correspondant atteint 4 400 lm (5 310 lm).
Faisceau large
Quand Léo ouvre, son faisceau est vraiment très large : 78° ! C’est excellent. L’éclairement au centre est alors de 268 lux après derating (272 lux à froid) et son flux s’élève à 5 230 lm (5 310 lm). Tous les projecteurs Astera sont calibrés de la même façon. Ils ont tous exactement la même « lumière » et la même colorimétrie. Ainsi, si vous possédez déjà d’autres appareils de la marque, tous pourront se raccorder de façon identique, et vous n’aurez pas non plus à appréhender une source nouvelle qui réagirait différemment. C’est sans surprise.
Dimmer

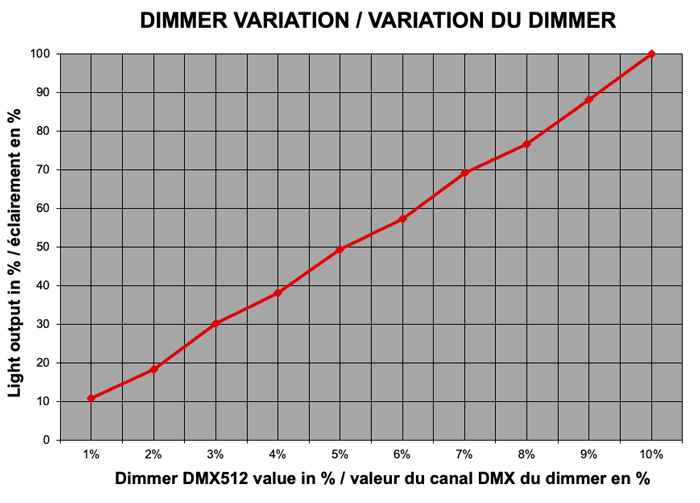

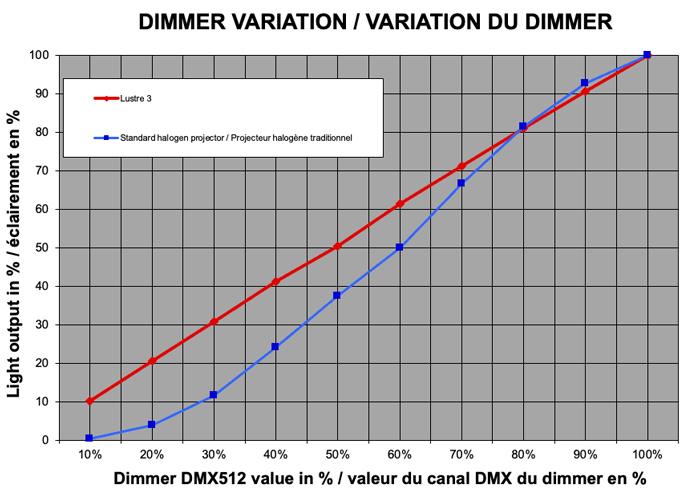

Nous avons tracé les courbes de dimmer de 0 à 100 % et de 0 à 10 %. La progressivité à bas niveau est excellente, mais il est une surprise pour nous de constater une progressivité qui part en flèche et qui plafonne dès les 50 % du canal DMX. En fait c’est une courbe « studio » qui s’applique à tous les luminaires Astera et qui s’explique par l’application d’une correction Gamma à la courbe de gradation afin d’équilibrer le niveau de luminosité entre différentes couleurs ou températures de couleur (CCT). Le Léo peut être aussi paramétré avec une courbe « Theatre », linéaire de 0 à 100 %.
Volets barndoors et réglages
Le Léo Fresnel a une lumière vraiment très malléable, qui se dirige très facilement. Le zoom agit sur la lentille frontale de l’engin, déployant son nez d’environ 8 centimètres. La coulisse est limpide, le serrage est précis et net.
Les volets coupe flux, fournis avec, viennent compléter ce dispositif avec brio. Ils sont construits en 4 parties mobiles, et sur chacune des 2 “ailes” plus petites, deux extensions offrent de raccorder au plus juste une fermeture de volets en rectangle. Ce n’est pas un nouveau système mais ça n’existe pas sur tous les projecteurs.
Lumière accessoirisable
Ce projecteur peut recevoir de nombreux accessoires. Qui a été déjà maintes fois confronté au monde du tournage, sait qu’on utilise un grand nombre de bidouilles, de réflecteurs, de diffuseurs, et autres subterfuges optiques pour obtenir la lumière que veut un chef opérateur ou un directeur photo. Là-dessus, notre joli Fresnel est également sérieusement armé. Son adaptateur « Rabbit Rounder » permettra d’adapter sur son nez la plupart des accessoires compatibles « DOP Choice » (un grand standard en matière de diffusion lumière), à commencer par toute la gamme des parapluies à toile diffusante de type « snap-bag » et autres ballons diffusants. Bien vu.
Utilisation du support « rabbit rounder » pour fixation d’accessoires DOP choice.
Un accessoire optique existe permettant de transformer le Fresnel en « Profile », pour faire du faisceau net avec un zoom 16 – 36°. Un nez ressemblant à un objectif d’appareil photo vient s’installer sur l’avant du projecteur et laissera envisager des projections de gobos de taille B, ou un faisceau de découpe grâce à ses 4 couteaux intégrés.
Contrôle et fonctionnement
Nous avons fait les essais du Léo Fresnel en DMX, comme à notre habitude. Astera propose plus de 100 modes (c’est probablement trop ! Mais une fois que vous avez trouvé celui qui vous convient, ça se passe nickel !) qui donnent accès à des possibilités de contrôles gigantesques. On peut donc gérer les couleurs en RGB, HSi, X/Y, Green/Mag et références des gélatines des gammes Rosco Daylight, Rosco Tungstène, Lee Daylight et Lee Tungstène. De la même façon, vous pouvez aussi piloter le Léo Fresnel sans fil, via une console et un émetteur Lumen Radio.
Le Boîtier ART7.
Pour un usage immédiat en local, c’est beaucoup plus simple. Les accès sont directs via quelques boutons et une tirette tactile située directement sur le panneau arrière du projecteur. Quelques réglages de couleurs, quelques paramétrages sur le menu si on cherche des choses plus pointues et zou, ça fonctionne… Sinon, le mode le plus immédiat à utiliser, de l’usage léger et « mobile », c’est le contrôle via l’application Astera.
Ca fonctionne en Bluetooth, soit directement par le système BTB (Bluetooth Bridge) intégré au projecteur, soit via le Boîtier Astera ART7 (vendu séparément) qui est un accessoire de connectique sans fil faisant le lien entre l’application et les projecteurs. Ce Boîtier se présente comme un pocket-pack, avec deux antennes et permet de connecter tous les projecteurs Astera.
Il a l’avantage de permettre un usage à une distance plus importante que le système BTB intégré au projecteur qui est pratique mais un peu limité en portée. Vos projecteurs apparaissent sur l’application, et vous avez accès à tout ce qui peut se faire avec directement sous les doigts sur votre téléphone ou votre tablette. Le Léo Fresnel peut émettre dans toutes les couleurs possibles, mais aussi générer rapidement des effets lumineux.
Vues de l’application de contrôle Astera.
Suivant le mode de contrôle du projecteur, vous pouvez choisir d’avoir accès à de nombreux effets préprogrammés internes. Ca va d’un effet de pixels reproduisant les crépitements d’un feu, à la lumière filtrée par une vitre ruisselant de pluie, ou encore un mode « police » où il vous suffira de positionner des Léo en arrière-plan pour simuler la présence de gyrophares à proximité, avec le clignotement rouge et bleu évocateur…
Tout ceci est très pratique et intelligent. Que vous fassiez du cinéma, du reportage, de l’interview, ou que sais-je encore, ce projecteur a 1 000 astuces pour créer LA lumière qu’il vous faut au moment où vous en avez besoin. C’est remarquable.
Une présentation vidéo en dessert
Conclusion
Bien que le produit se veuille très polyvalent, son prix, ses qualités techniques et son ergonomie de fonctionnement le destine très clairement à un marché Broadcast assez haut de gamme, là où son extrême adaptabilité et l’étendue de ses possibilités, associées à une certaine exigence en termes de lumière, lui donneront le statut d’ « outil absolu ».
Son usage peut paradoxalement être à la fois immédiat et pratique avec un déploiement technique ultra-simplifié, comme il peut s’avérer complexe au possible si on veut plonger dans l’immensité de ses possibilités de contrôle très avancées. Mais de toute façon, nul doute sur le fait qu’on ait affaire a un produit d’une très haute qualité qui devrait rendre totalement et définitivement amoureux l’utilisateur qui saura le reconnaître comme son arme ultime.
On aime :
La qualité de fabrication,
La qualité de lumière,
l’étendue des possibillités,
Le fonctionnement sur batterie,
La facilité de mise en œuvre,
On regrette :
La complexité pour s’y retrouver dans les modes de fonctionnement
