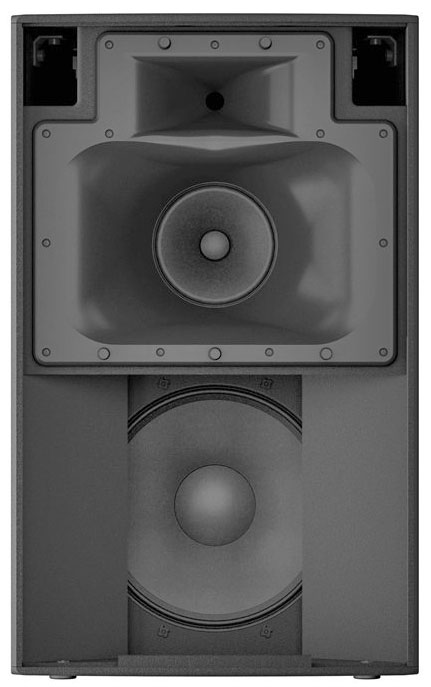

Une vue sans la face avant de la DZR315

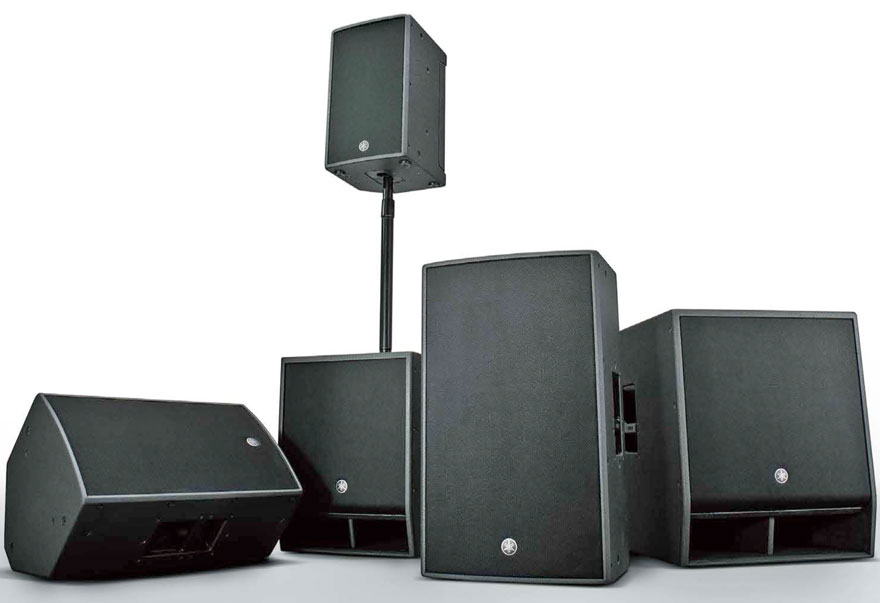

La gamme amplifiée DZR prend place tout en haut de la gamme d’enceintes actives du fabricant nippon et est composée de 4 modèles. La grosse DZR315 est équipée d’un 15’’ mais aussi d’un 8’’ pour le médium et un moteur 2’’ à gorge 1’’. C’est la seule à être en trois voies.
Les trois autres modèles sont en deux voies et déclinent le même moteur avec soit un 15, soit un 12, soit enfin un 10’’ pour le grave. Elles ont été nommées DZR15, DZR12 et DZR10. Tous les transducteurs sont à aimant néodyme sauf le 8’’ qui est en céramique et tous les moteurs disposent d’un dôme au titane.

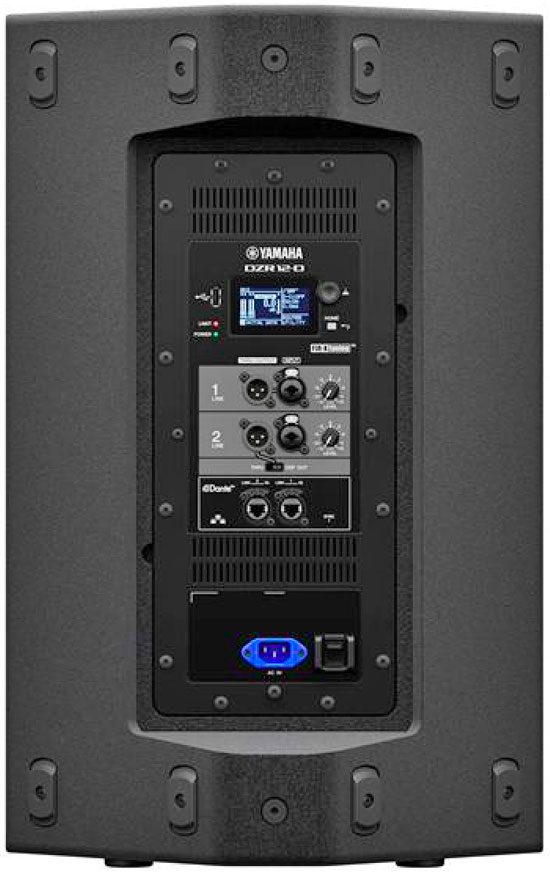

La face arrière de la DZR12-D. Le module ampli offre une visualisation LCD pour le paramétrage, deux entrées et sorties analogiques, les deux ports Dante et l’entrée secteur.
Chacune des ces 4 têtes comporte une amplification classe D avec une alimentation universelle et un PFC. La puissance impulsionnelle totale atteint 2 kW, celle continue 1300W. Chaque module, double, dispose d’un puissant DSP travaillant à 96 kHz et assurant le filtrage actif deux voies en FIR (un filtre passif coupe la troisième dans la DZR315) et toutes les fonctions d’égalisation, contour, délai et de protection des HP.

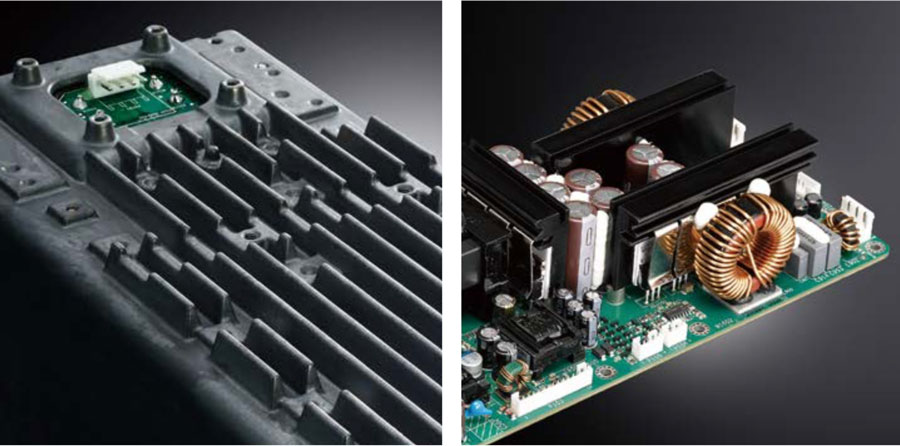

Le radiateur et le module ampli des DZR & DXS
Sauf sur la 315 qui est une H75xV50, les trois autres modèles disposent d’un guide rotatif 90×60 (90×50 pour la DZR15) facilitant l’utilisation de chacun d’entre eux en mode renfort ou wedge, exploitant les découpes de l’ébénisterie prévues à cet effet. Chaque enceinte offre enfin en face arrière sur le module ampli, un écran LCD pour naviguer dans les presets et les réglages offerts par les DSP et dispose de deux entrées analogiques sur XLR symétrique avec leur niveau d’entrée. Le clou du spectacle est l’option Dante disponible sur chaque modèle. Outre une amélioration notable du rendu en évitant une paire de conversions, elle ajoute une grande flexibilité et fait de ces enceintes des outils simplissimes à déployer avec les deux ports, le routeur intégré et le SRC permettant de se raccorder à des flux en 48 kHz.
Le DXS XLF18-D sans sa face avant. L’onde arrière n’a pas à se plaindre !

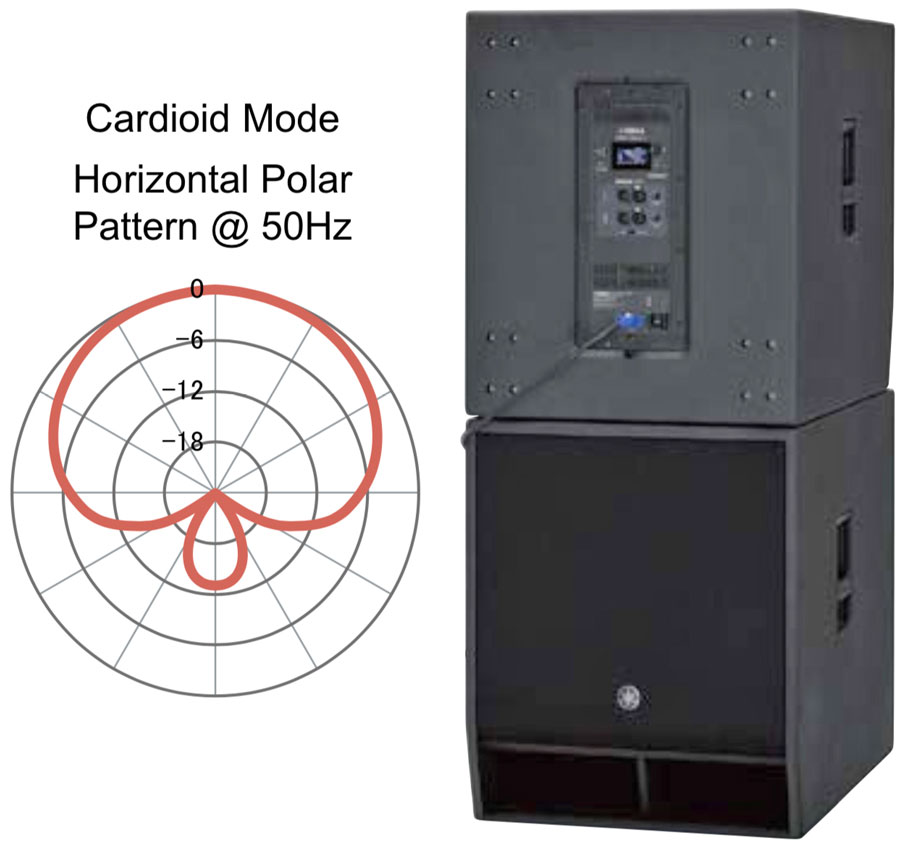

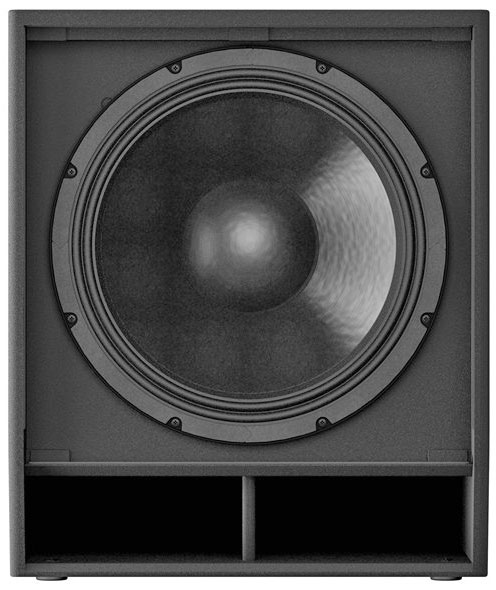

Les deux subs DXS XLF18 et 15 en 18’’ et 15’’ en charge bass reflex existent aussi en version Dante et embarquent le même module classe D légèrement détaré à 1,6 kW. Le DSP fonctionne aussi à 96 kHz et outre une égalisation dynamique, il propose trois réponses différentes et un preset permettant un montage cardioïde avec tous les avantages bien connus.
Les HP choisis ont tous deux des bobines de 4’’ et un travail spécifique a été mené afin de réduire les bruits de turbulence à haut niveau. Comme pour les têtes, les ébénisteries en multipli de bouleau de 15mm sont protégées par un revêtement en polyuréthane offrant une très bonne finition et surtout une résistance à l’épreuve de la route.
Écoute

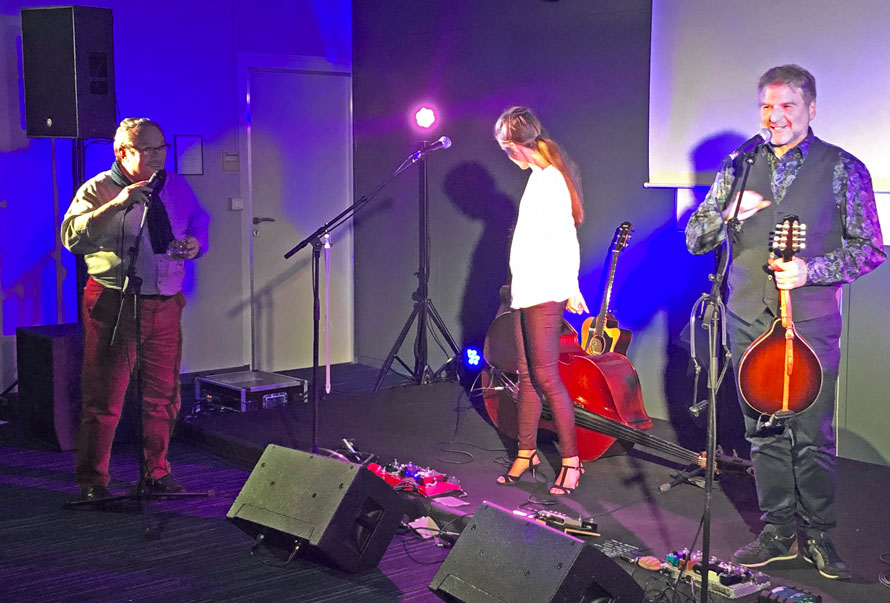

Christian Crolle présente Roxane Arnal et Michel Ghuzel « Beauty and the Beast »

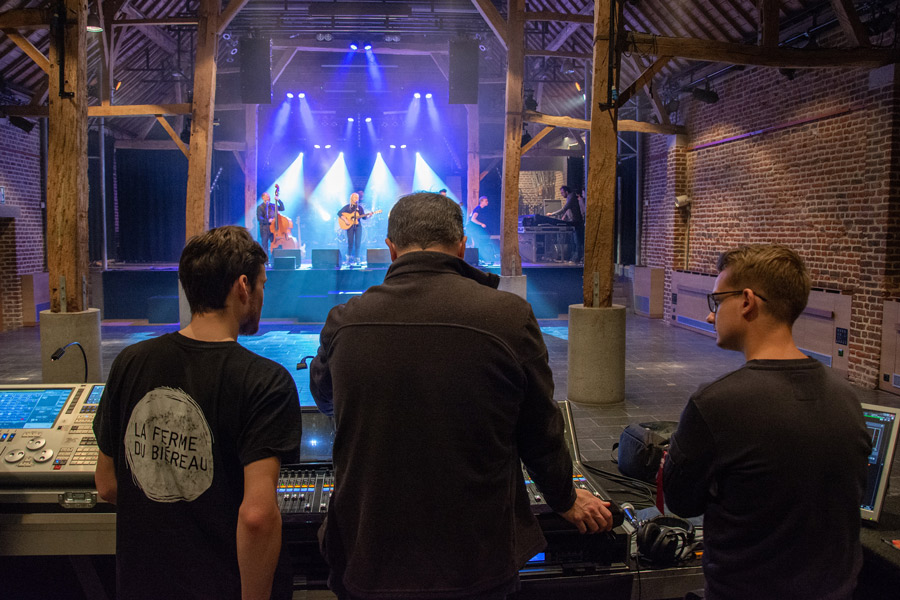

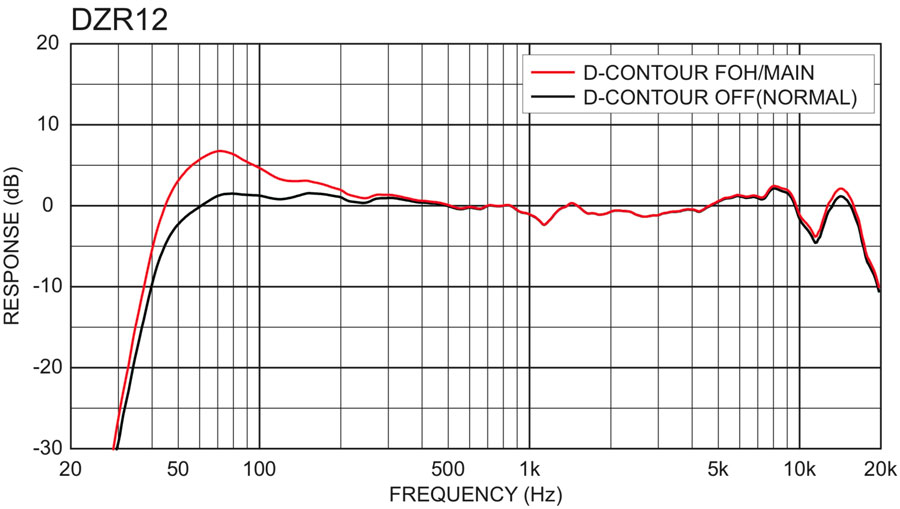

Nous avons eu la chance d’écouter longuement un gauche/droite composé d’une DZR12-D montée sur un tube au sommet d’un sub DXS15XLF-D, une configuration légère et manipulable par une personne comme le reste de la gamme sauf la DZR315 qui pèse près de 42 kg. Cette écoute a d’abord été celle de Beauty and the Beast, guitares, contrebasse, percussions diverses et voix mixées sur une console…Yamaha, suivi d’un set de DJ BerSom.

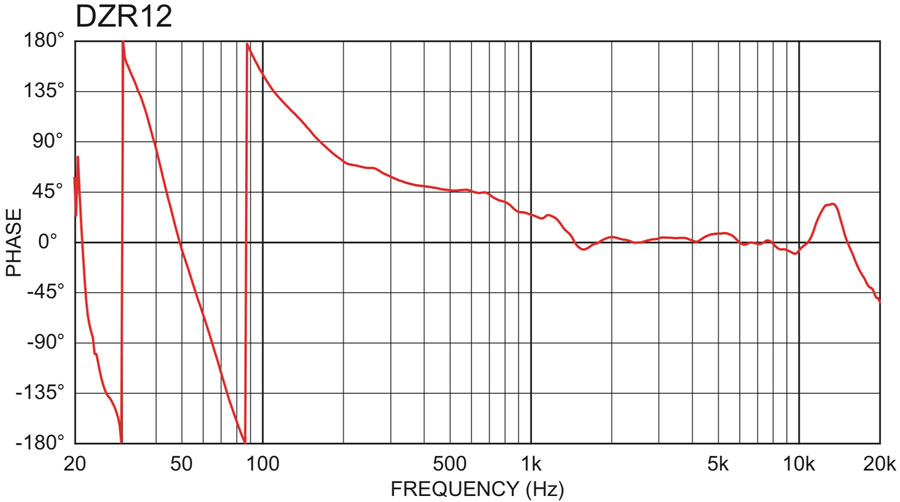

50 Hz à -4dB et une quasi ligne droite jusqu’à 16 kHz, le tout avec un SPL Max de 139 dB.La baguette magique de la fée FIR est passée par là. Et ça s’entend.
Le rendu est d’une grande propreté et neutralité. Les voix sont reproduites avec le piqué nécessaire mais sans aucune dureté, en parole comme en chant. Mérite sans doute d’un processing en FIR, la phase nickel donne au son une clarté et une précision que l’on n’a pas l’habitude d’entendre sur des produits plug and play de ce type. Un bon point aussi pour la dynamique et la discrimination des sonorités, merci le Dante !

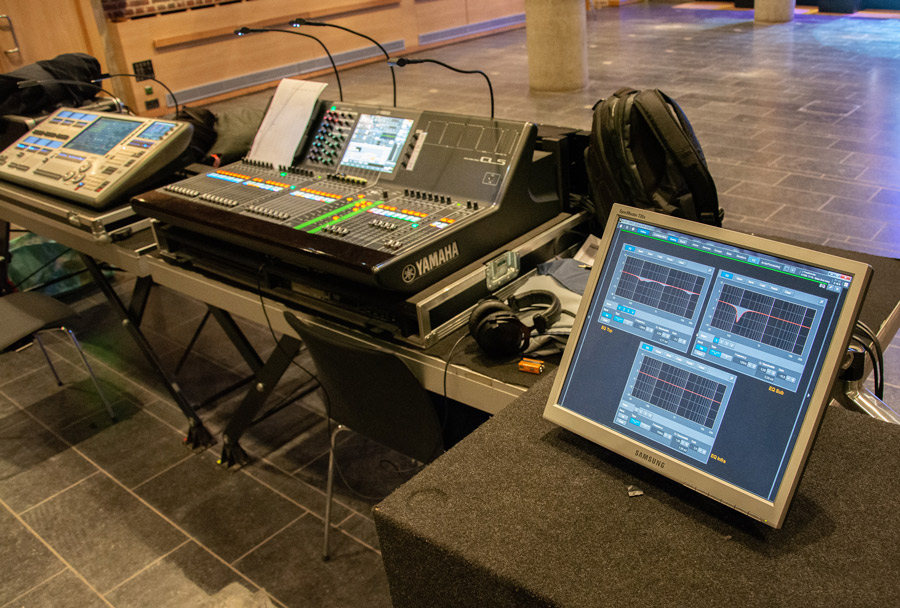

Le preset est prévu à défaut de prises en face avant, et fait tout
Le Set de Bertil Sommer a aussi permis d’écouter de la musique masterisée, les niveaux restant toujours très, très sages et une fois encore, le résultat est net et sans bavures, pour tout dire Hi-Fi et avec la patate qui va bien.

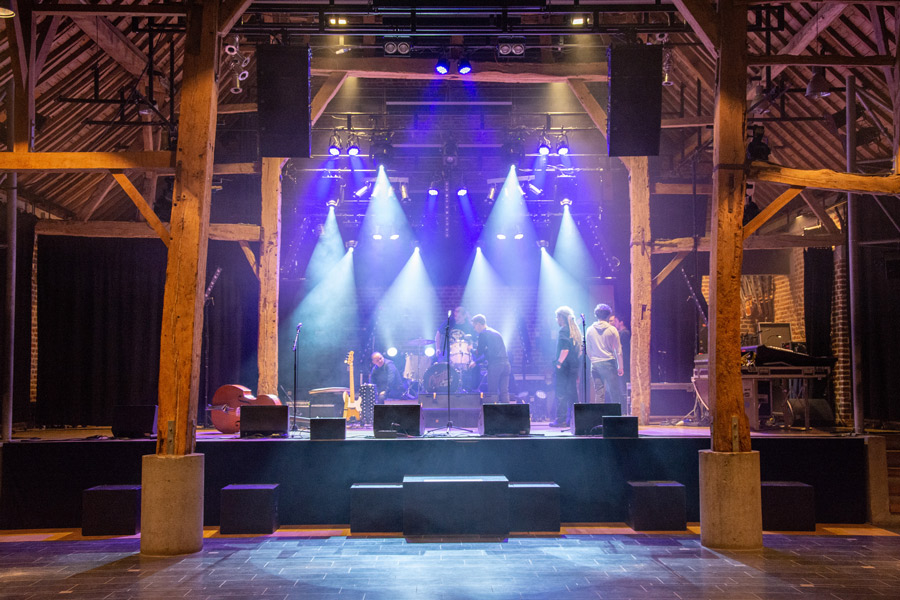

La pièce n’étant ni conçue pour faire du son, ni le système maquillé ou perché pour nous faire prendre des vessies pour des lanternes, le grave et l’extrême grave n’ont pas été exempts de tout reproche avec un léger trainage et quelques tourneries et bosses disgracieuses, mais dans l’ensemble on a senti un potentiel en SPL et un couplage tête + sub plus qu’addictif.
Le meilleur pour la fin
Nous avons quitté cette soirée avec le sourire au lèvres et les oreilles en fête. Cela ne fait aucun doute, avec les DZR et ses subs, Yamaha tient une gamme suffisamment pro, polyvalente, puissante, transportable et délivrant du bon son pour casser la baraque dans un marché pourtant saturé, d’autant qu’elle a joué la carte de la sagesse pour ce qui est du prix de vente recommandé.
Roxane en joue debout, c’est peut être un détail pour vous, Michel pas, mais il a de plus grand bras ;0)Beauty Roxane, actrice, chanteuse et à l’aise avec toutes les cordes…
Un dernier mot pour féliciter Yamaha France pour le choix de Beauty and the Beast, Roxane Arnal et Michel Ghuzel, dont l’éclectisme musical, la qualité de jeu et le talent, nous ont fait passer une super soirée. Ne les ratez pas, surtout quand Roxane passe de Beauty à Beast en vous envoyant dans la face un blues façon parpaing !

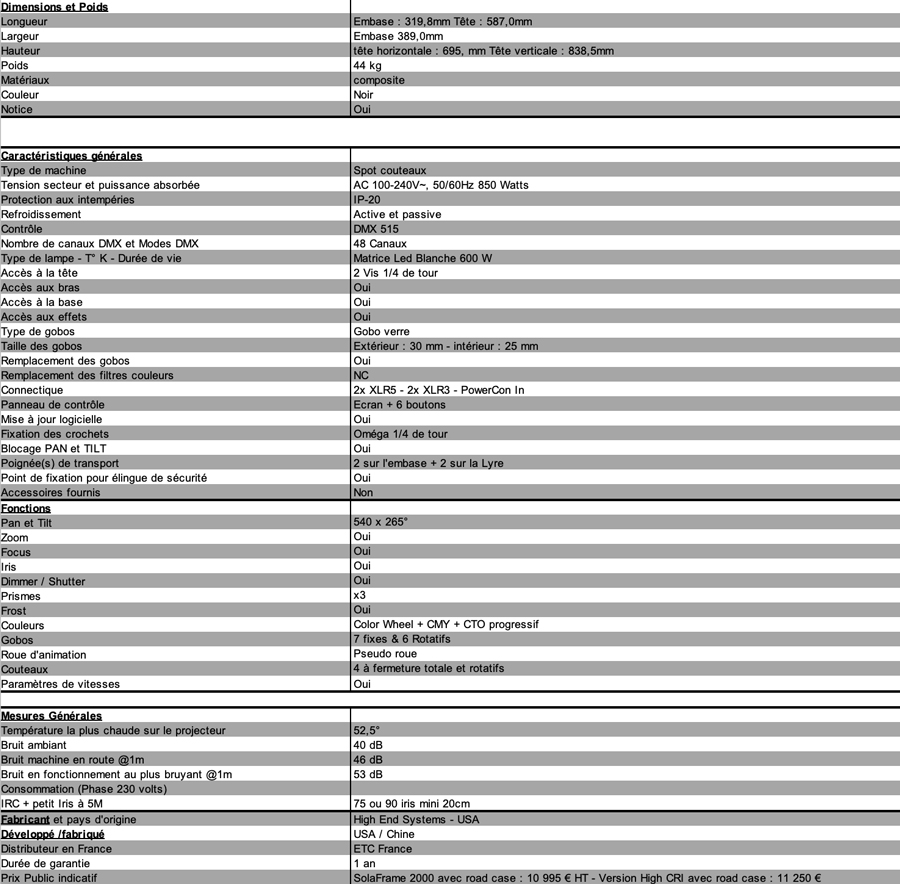

Le SolaFrame 2000 complète deux familles de projecteurs High End System, celle des Frames et celle des 2000. Arrivé sur le marché des spots led à couteaux avant tous les grands noms du moment, et maintenant distribué par ETC France, nous avons souhaité le tester histoire de n’en oublier aucun.

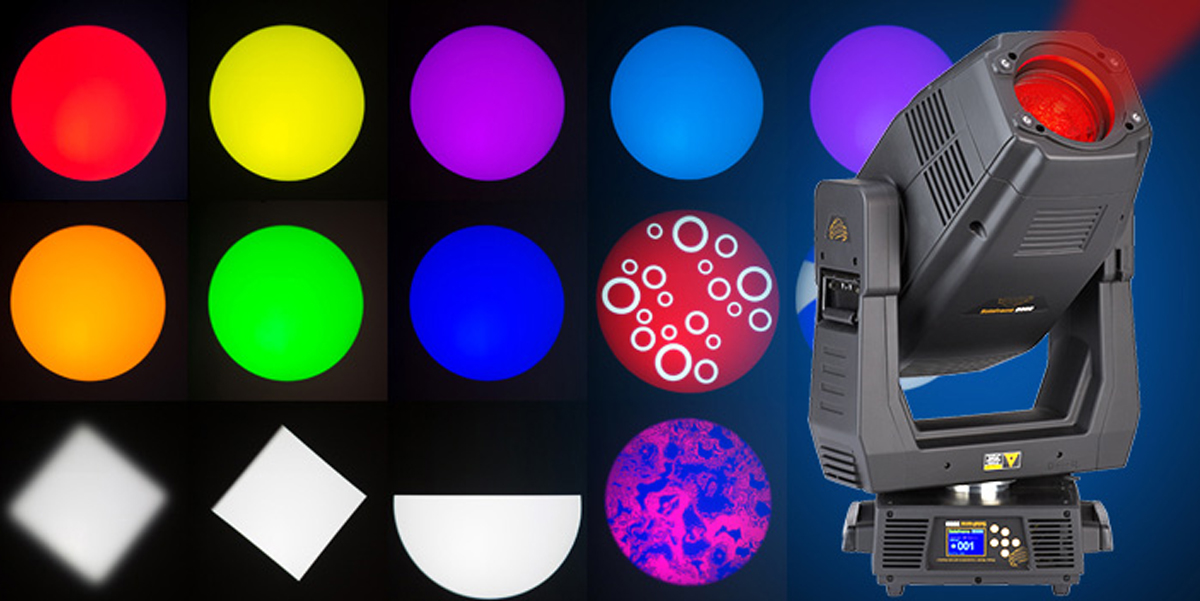

Le SolaFrame 2000 reconnaissable entre 1000. Les 4 rainures concaves reliant les côtés de la tête renforcent son aspect carré et imposant.
Austin Power
High End Systems est une marque historique dans l’éclairage Live, on se souvient tous des Cyberlight et Studio Color. La marque texane a dès la première heure pris le chemin de la led et très vite abandonné le développement de projecteurs utilisant une lampe à décharge. Récemment rachetée par le géant ETC, également très investi dans le développement de sources leds, on attend avec impatience la sortie de produits issus de la mutualisation des connaissances des deux bureaux d’études américains.
Mais pas Mini
[private]
Reconnaissable au premier coup d’œil, le SolaFrame 2000 a les caractéristiques de design, dimensions et poids, chères à la marque. Même si cela a une importance toute relative, je ne suis pas un grand fan du look « Hummer » et si ce modèle garde un design très carré, la tendance semble évoluer avec des lignes beaucoup plus douces pour les gammes Wash et Beam ainsi que pour le nouveau 3000.

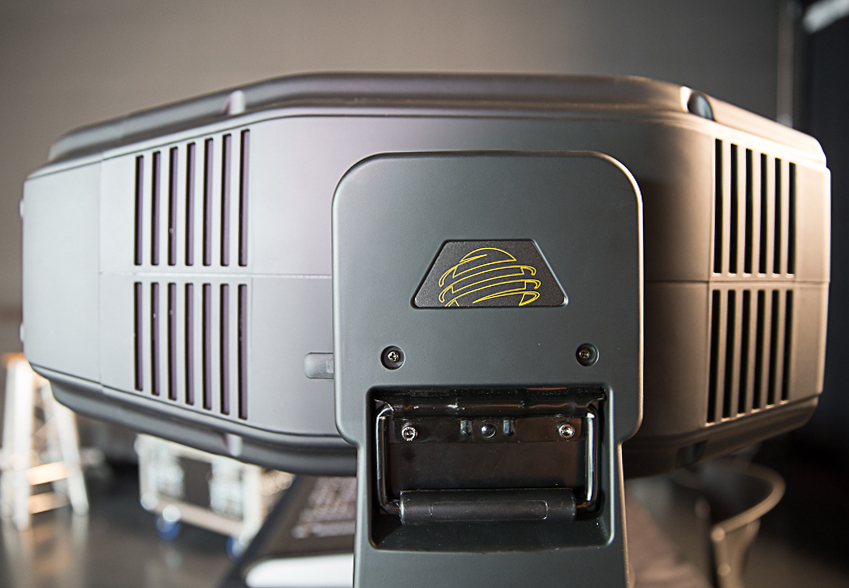

La tête très carrée et les poignées intégrées à la lyre.
Mais sortons du subjectif pour apprécier les finitions. Même si cela ne joue pas sur le fonctionnement, elles sont souvent un bon indicateur de la qualité du projecteur et du soin apporté à sa conception et à sa fabrication. Pour le SolaFrame, elles sont soignées, sans défauts de jointure des capots.
Coté maniement, malgré un poids plutôt conséquent la machine se déplace facilement grâce à ses 4 poignées, deux fixes sur le socle et deux autres intégrées dans la lyre, grâce aussi aux blocages de pan et tilt. L’accroche est tout aussi simple puisque l’on retrouve sous la machine les 4 emplacements destinés à recevoir les embases oméga équipées de fixations quart de tour.

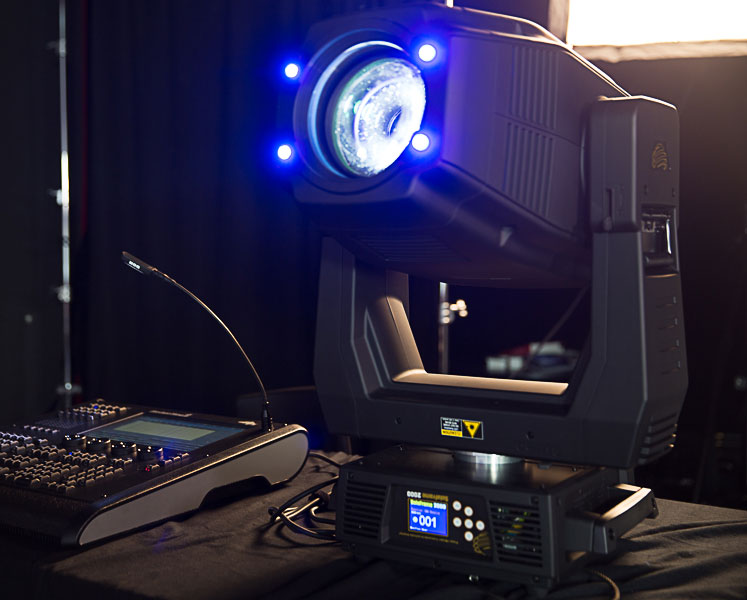

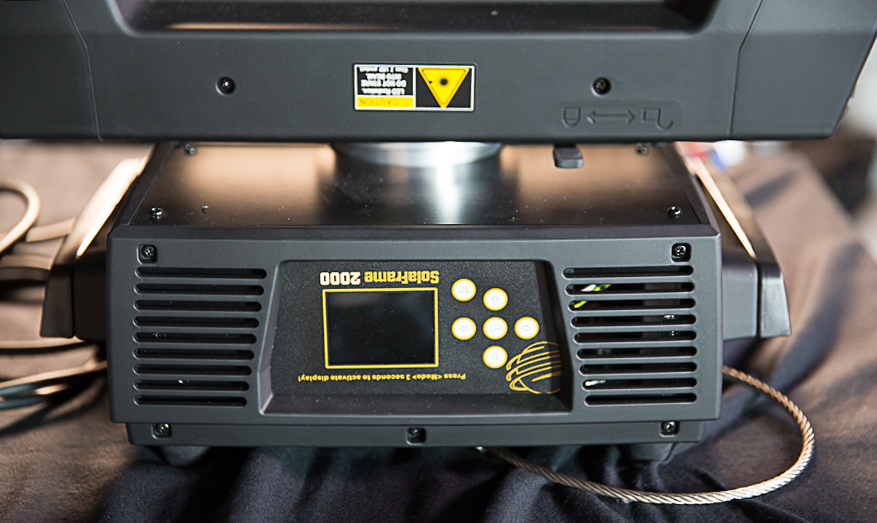

Le tableau de bord.
Sur le socle, on trouve bien entendu la connectique : 2 XLR3 in/out, 2 XLR5 in/out pour le contrôle DMX, et l’arrivée secteur sur PowerCON. Pas de RJ45, les mises à jours logicielles se font via un accessoire qui se branche sur un des connecteurs DMX.
De l’autre côté, un afficheur et 6 boutons permettent de naviguer dans le menu et configurer le projecteur. Une partie des options est contrôlable en DMX, comme le contrôle de l’allumage de l’afficheur, aussi intéressant que rare. On note également la possibilité de contrôler, en DMX, 56 scènes internes et programmables et le mode de ventilation. Cela permet par exemple de passer momentanément en mode Studio lorsque le spectacle requiert une ventilation plus lente ou en mode Continuous si l’on veut privilégier la puissance lumineuse.
Les 4 leds indigos autour de la lentille.
Sur l’avant, on retrouve autour de la lentille 4 leds indigos qui, comme on le voit à la fin de notre présentation vidéo, permettent d’obtenir des effets suivant le positionnement de la caméra. Ces 4 leds sont contrôlées par deux canaux : intensité et flash.
Il suffit de tourner d’un quart de tour les deux vis qui maintiennent chaque capot pour accéder à l’intérieur. C’est là que l’on comprend le poids du projecteur car le châssis de la tête est fait de plaques épaisses qui garantissent sa solidité.
High End ne fait pas de compromis sur le câblage ou la qualité des composants, ni sur le soin apporté à l’assemblage. Le démontage des cartes de paramètres situées dans le compartiment central de la tête, est simple : deux vis et un connecteur à retirer. La partie optique située à l’avant, est aussi facilement accessible. Sur l’arrière pas d’entretien spécifique puisque c’est là que l’on trouve la matrice de 600 W de leds blanches et son système de refroidissement. Ce dernier est composé de 3 éléments : un radiateur, un caloduc et 4 ventilateurs chargés de créer une circulation d’air.

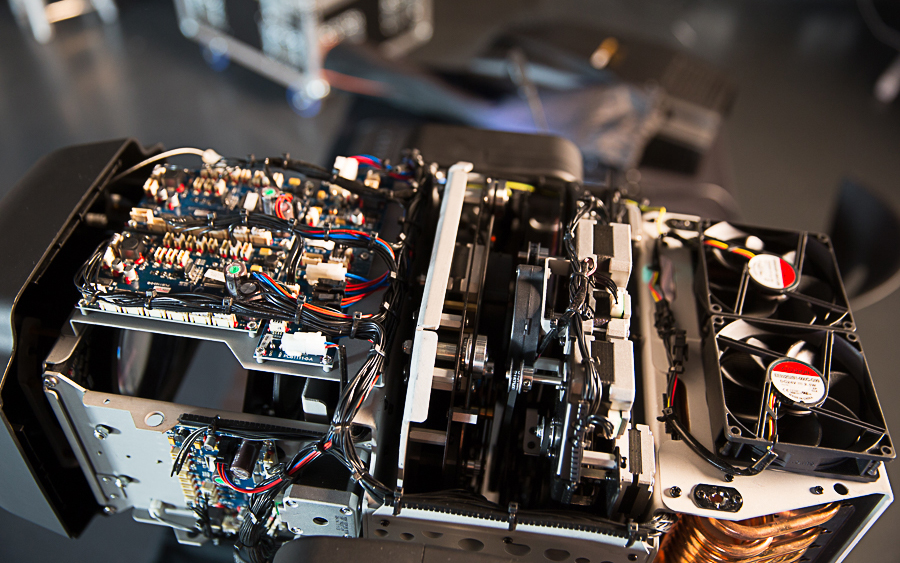

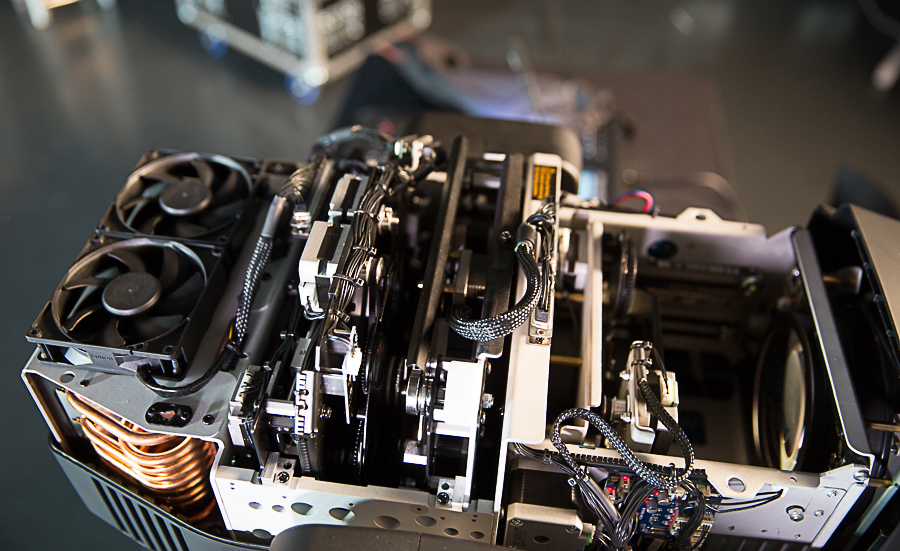

Côté pile on accède à l’électronique.Côté face à l’optique
Au rythme des mesures
Pour contrôler ce projecteur High End j’ai utilisé la console HedgeHog 4, et j’ai très vite retrouvé mes anciennes habitudes. Dans le showroom de La BS, je place le faisceau au centre de la cible accrochée.

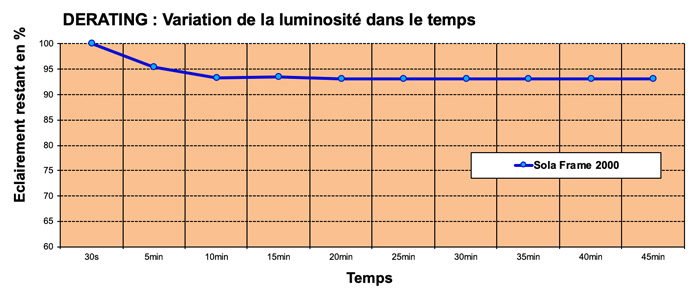

La courbe de derating du SolaFrame 2000 montre moins de 7% d’atténuation : un très bon résultat.
La matrice est bien froide et l’on démarre le test de derating. Il ne faudra que 2 mesures soit 10 mn de chauffe pour que l’éclairement au centre se stabilise avec une atténuation de 6,9 % par rapport à la mesure initiale à froid.
Cette très bonne première série de mesures nous permet de confirmer la maîtrise de l’alimentation et du refroidissement des sources led par la R&D du fabricant américain. Pour être sûr de la stabilité du flux, on part déjeuner en laissant le dimmer à 100%. Au retour la valeur de l’éclairement n’a pas bougé, on peut donc démarrer nos mesures photométriques.
Faisceau serré au plus petit net

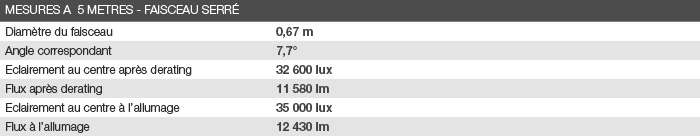

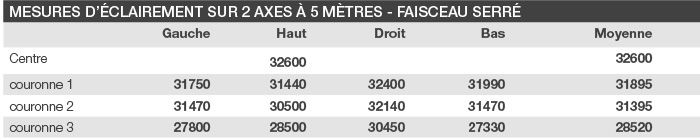

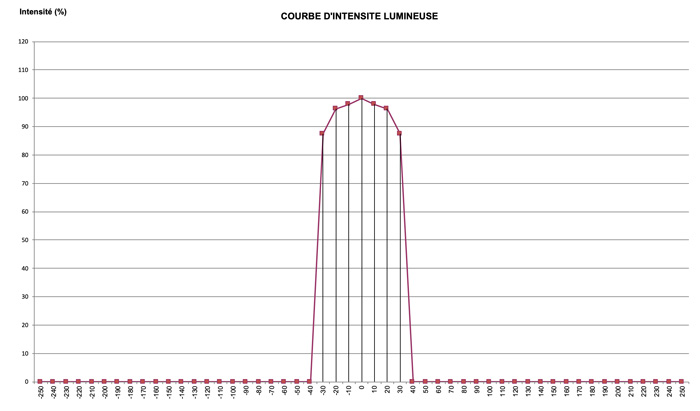

La première mesure au centre affiche 32 600 lux après derating soit 35 000 à froid. Le faisceau qui ouvre à 7,7° est homogène. Le flux est de 11 580 lumens après derating et 12 430 lm à froid.
Faisceau 20°

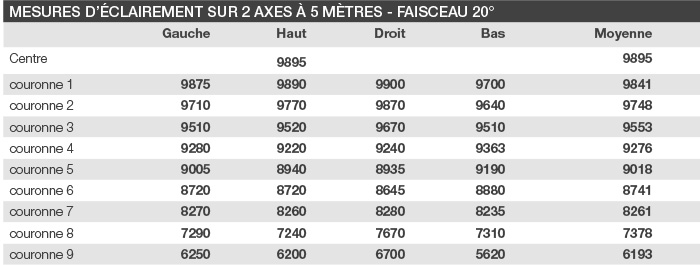

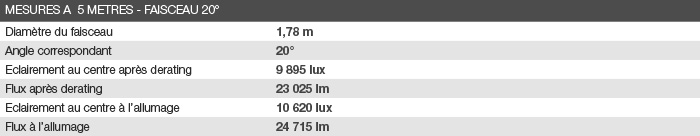

Pour 20°, notre ouverture de référence, l’éclairement au centre est de 9 895 lux (10 620 lux à froid). La courbe de luminosité est très homogène et notre tableur calcule un flux total de 23 025 lumens à chaud et 24 715 lumens à froid. C’est le meilleur résultat obtenu à ce jour dans la catégorie 600 W
Faisceau large au plus grand net

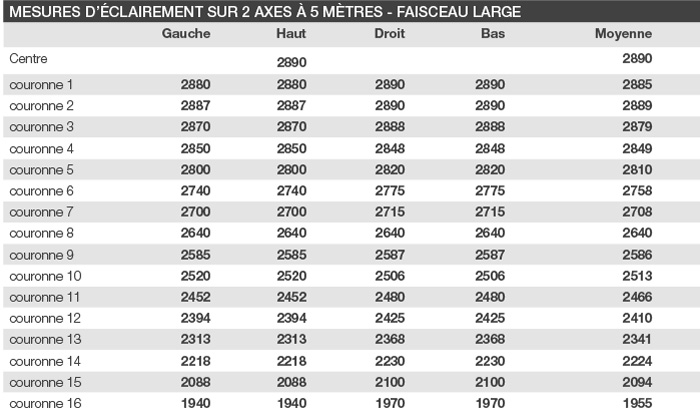

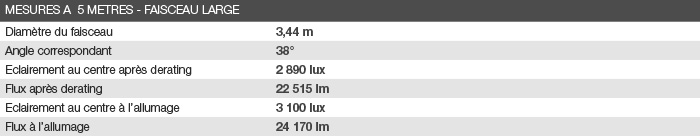

Au centre, nous mesurons 2 890 lux à chaud, 3 100 lux à froid pour une ouverture de 38° dont le faisceau est très homogène. Le flux total est de 22 515 lumens à chaud, 24 170 avant derating.

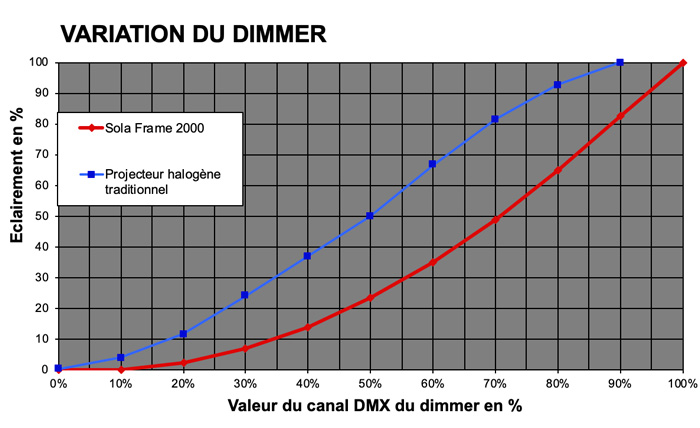

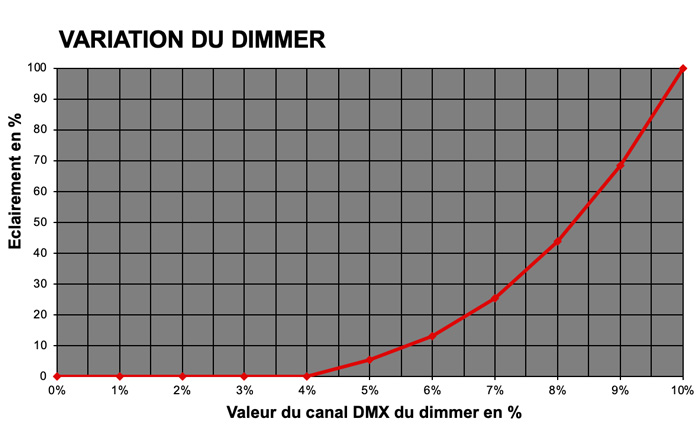

On termine nos mesures par la courbe du dimmer. C’est une courbe Square qui démarre lentement jusqu’à 20%. La progression est ensuite légèrement « creusée » jusqu’à 60/70%, un ralentissement de la progression qui est bénéfique aux caméras, souvent plus sensibles aux fluctuations d’intensité entre 50 et 70 %. La fin de la courbe est linéaire. Même constatation entre 0 et 10 %. L’arrivée de la lumière se fait à 5 % avec une progression légèrement parabolique jusqu’à 10%. Pour un projecteur à couteaux, qui se destine au théâtre et à la télévision, le départ de la courbe aurait pu être un peu plus doux mais l’ensemble est très bien.
Courbe du dimmer de 0 à 100 %Courbe du dimmer de 0 à 10 %
Une machine tout terrain
On peut maintenant passer à la partie ludique. Pour le contrôle, nous disposons d’un seul mode. Pas besoin de tergiverser, tout y est. Pour le dimmer, quel que soit le temps de fade, la transition est impeccable. Le shutter utilise 2 canaux, une originalité bien pratique qui facilite la programmation et que l’on retrouvera sur d’autres paramètres. 1 canal permet de gérer l’ouverture, la fermeture et la vitesse, le second de choisir le mode shutter, strob régulier ou random.
La gestion des mouvements, comme celle de la plupart des paramètres, est en 16 bits. Au regard de la taille et du poids de la tête j’avais quelques appréhensions, mais le SolaFrame 2000 s’en sort très bien. Même si ce n’est pas une Formule 1, la rapidité des mouvements se révèle très satisfaisante, les déplacements et fins de courses sont bien gérés, quelle que soit la vitesse. Les mouvements lents qui combinent les deux axes sont aussi très réguliers. On note un paramètre MSpeed permet de temporiser les mouvements Pan et Tilt avec plage de 0,15 à 252,7 secondes.
Coté couleurs, on dispose d’une roue de 6 couleurs indexables en couleurs pleines ou demi-teintes (Rouge, Rouge/Bleu, Bleu). L’indexation peut être désactivée via le second canal de la roue de couleur. En se plaçant à 48% on passe en mode continu. Il faut faire attention car si vous avez fait vos palettes en mode index, elles ne seront plus bonnes en mode continu.

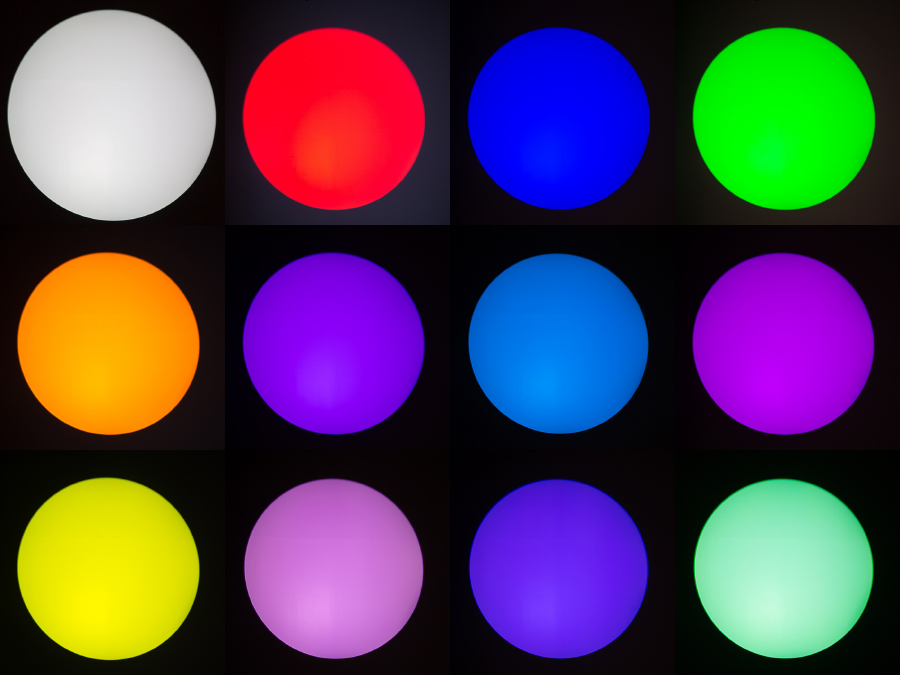

Grâce à une trichromie efficace, le SolaFrame dispose d’une large palette de couleurs.
On dispose aussi d’une trichromie cyan, magenta, jaune, agrémentée d’un canal de fonctions qui permet, entre autres, d’avoir des couleurs aléatoires en utilisant les canaux des 3 couleurs. Le mélange est propre et les couleurs sont homogènes. Cette vaste palette de couleurs devrait contenter les concepteurs exigeants.
Un CTO dans ta face.
On peut également étendre la gamme des couleurs en utilisant le CTO progressif qui fait varier la température du blanc de 7000 à 3000K. Pour travailler le faisceau, il y a le zoom dont on a mesuré le petit net à 7,7° et le grand net à 38°. Il n’est pas très rapide mais sa vitesse suffit à satisfaire la majorité des utilisations et lui permet d’être plus silencieux et donc plus attractif pour les plateaux de télévision et les théâtres. Il n’y a aucune saccade lors des ouvertures/fermetures. Et si l’on a besoin de serrer le faisceau pour un effet “bâton”, on utilisera l’iris.

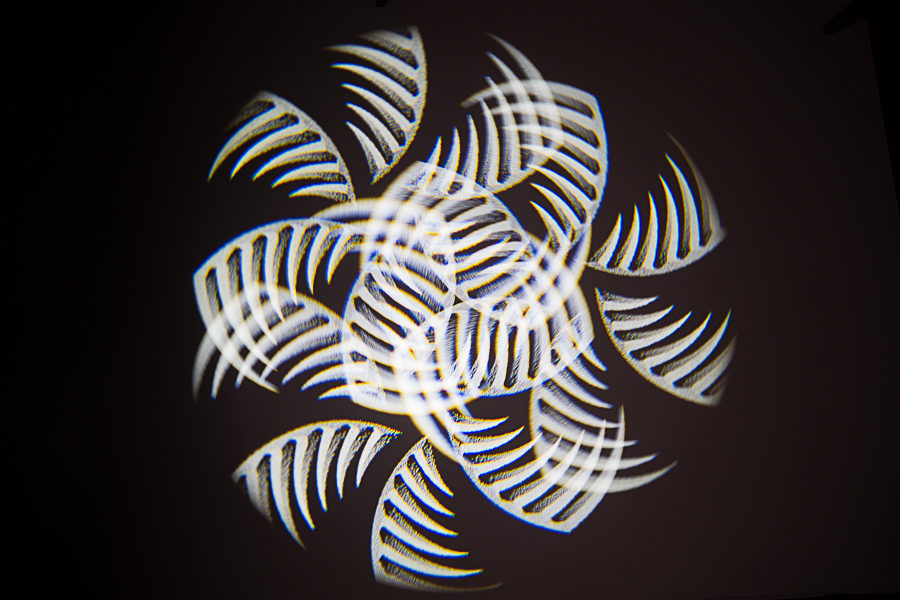

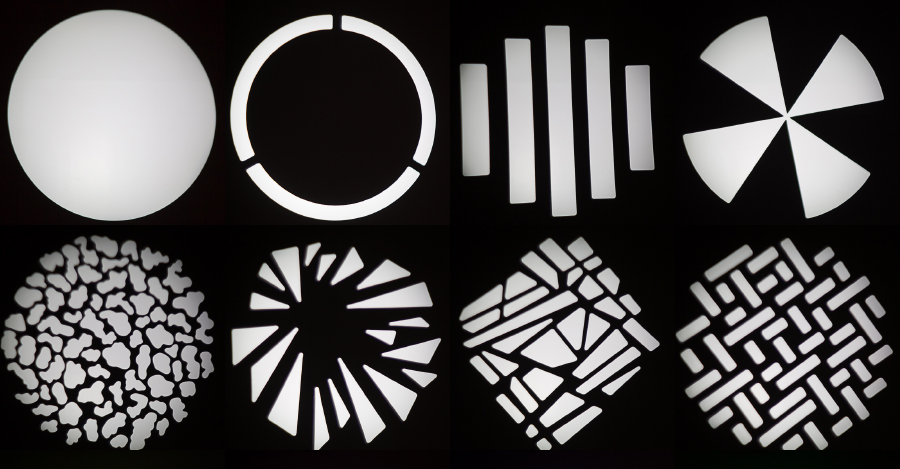

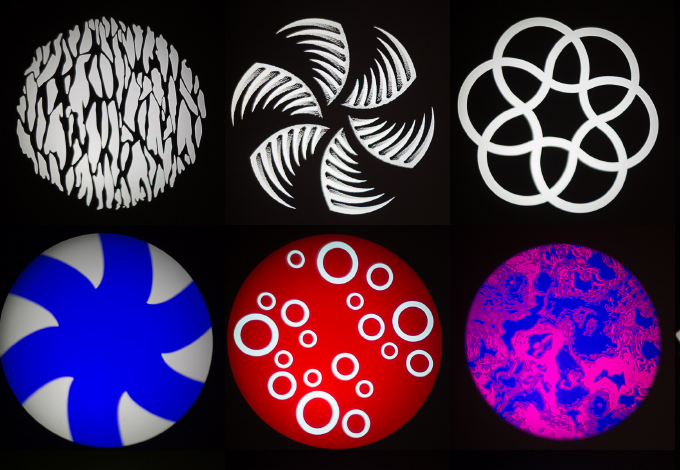

Ce Spot est équipé de deux roues de gobos, 7 fixes et 6 rotatifs. High End Systems a toujours mis de jolis gobos dans ses machines. Là encore le choix est intéressant et utile pour divers types de prestations. Il y a du volumétrique, de la déco et même de la couleur. Comme les gobos colorés utilisent des couleurs primaires, il est aussi possible de jouer avec la trichromie pour augmenter la gamme d’effets.
Les sets de gobos toujours biens fournis chez High End. Les gobos fixes.Et les gobos rotatifs.Le prisme X3 multiple les effets.
Pour compléter les possibilités du SolaFrame, on dispose d’un prisme X3 et d’une roue d’animation.
Comme son nom l’indique, le SolaFrame 2000 est équipé d’un module de 4 couteaux rotatifs très réussi. Chacun des éléments ferme entièrement le faisceau et l’on arrive à faire le net sur 3 lignes, ce qui est loin d’être évident car ils sont chacun sur un plan focal différent.

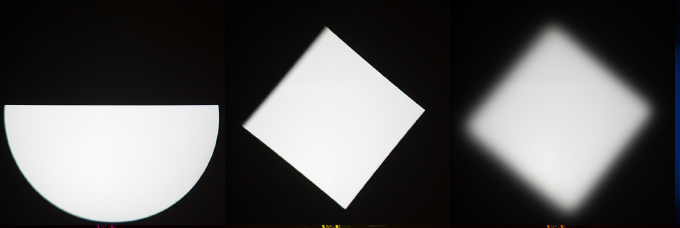

Autre bon point, chaque couteau est parfaitement rectiligne ce qui permet de détourer des éléments avec précision. On peut également grâce au frost produire un flou homogène sur les lames.
Dans le manuel du parfait petit éclairagiste : Un « coutal » bien affuté à gauche, un losange net au centre. A droite, le rôle du frost est assez flou…
Oui il peut
Le SolaFrame 2000 est une machine polyvalente, robuste et puissante. On sent qu’il y a eu peu de compromis lors du développement de cette source. La lumière de la matrice de 600 W de leds est pleinement optimisée. On dispose d’un beau faisceau homogène et d’une large gamme d’effets et de couleurs. Ce projecteur a de nombreuses qualités qui lui permettent d’être utilisé dans des univers très différents comme la télévision, la convention, le concert ou le théâtre. Il arrive en France, via son nouveau distributeur ETC France, par la grande porte sur une des scènes les plus prestigieuses, la Comédie Française alors que son grand frère le SolaFrame 3000 s’installe à l’Opéra Bastille. Un autre test à venir…
